107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.
Шрифт:

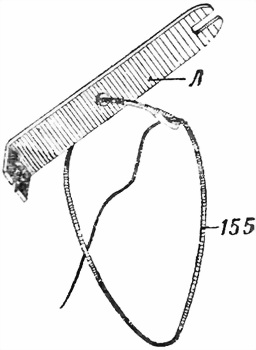

Рис. 107. Ключ:
Л — ключ; 155 — увязочный ремень.
На короткой ветви ключа, посередине, сделан вырез, в виде двух зубцов, под пропилы гайки 15; длинная ветвь ключа, имеющая вид вилки, служит для зажима барашков 10 винта-укрепителя 7. Этим ключом можно также закручивать завертки стяжек.
Посредине ключа имеется отверстие для прохода увязочного ремня 155, служащего для привязывания ключа к седлу. Длина ремня 480 мм, ширина 5 мм.
Ушивочный ремень. Ушивочный ремень для предотвращения отворачивания барашка 10 на винте-укрепителе 7 и откидывания завертки 16 прикрепляется к барашку, для чего конец ремешка,
в) Наложение универсального приспособления на ленчик верхово-вьючного седла
На верхово-вьючном седле универсальные приспособления накладываются и укрепляются после пригонки ленчика.
Порядок укрепления следующий:
1. Выдвинуть винты-укрепители 7 вперед, свинтить барашки 10 и поднять завертки 16 вверх.
2. Снять крышку сиденья, наложить универсальное приспособление на ленчик седла так, чтобы основания легли своей средней частью на замки лук, а винты-укрепители 7 вошли своими головками в отверстия полулук; повернуть эти винты так, чтобы их головки вошли во впадину между зубцами накладки, приклепанной с внутренней стороны к каждой полулуке.
3. Завернуть барашек 10 и окончательно зажать его ключом Л.
4. Опустить завертки 16 на замок луки, наблюдая за тем, чтобы они приняли вертикальное положение; если завертки находят на замок слабо, то их нужно пригнуть к замку, так как они не должны допускать передвижения основания вперед или назад по замку луки.
5. Закрепить ушивочным ремешком барашек 10 и завертку 16.
Свободный конец ремешка перекинуть через арку основания и ввести в отверстие завертки. Так как завертки откидываются при повороте их от середины седла наружу, то, чтобы воспрепятствовать этому, необходимо стянуть обе завертки. Для этого, удерживая опущенную завертку, захлестнуть туго вытянутый ремешок на себя, продеть его в отверстие второй завертки и снова пропустить его в отверстие первой завертки, вновь захлестнуть ремешок на его рабочую ветвь, затем перекинуть конец ремешка через арку и ввести его в то отверстие барашка, которое при отвертывании будет стремиться опуститься вниз, затянуть ремешок потуже и крепко завязать его узлом с петлей. Ремешок при завязке проходит по верхней передней части сиденья (живца) и не является препятствием при накладывании подушки сиденья и при посадке всадника. Надеть крышку сиденья.
Для укладки на вьючно-верховые седла 107-мм горно-вьючного полкового миномета каждое из 13 седел имеет укладочные приспособления, имеющие особое устройство и назначение; при этом распределение укладочных приспособлений производится, как указано в таблице.
| № вьюка | Что грузится на вьюк | № комплекта укладочного приспособления | Лошадь |
|---|---|---|---|
| 1 | Опорная плита, два лотка | 1 | Заводная вьючная |
| 2 | Ствол, казенник | 2 | Заводная вьючная |
| 3 | Двунога-лафет, ящик ЗИП орудийный, лопата, лом, топор, кирко-мотыга, веха, банник | 3 | Заводная вьючная |
| 4 | Четыре лотка с минами | 4 | Заводная вьючная |
| 5 | Четыре лотка с минами | 4 | Заводная вьючная |
| 6 | Рама хода, уносная вага, корневая вага, труба стрелы мехтяги | 5 | Упряжная уносная |
| 7 | Два колеса от рамы хода и уносная часть дышла | 6 | Упряжная уносная |
| 8 | Короб передка, два валька, башмачный тормоз | 7 | Упряжная коренная |
| 9 | Два колеса от передка, корневая часть дышла | 6 | Упряжная коренная |
| 10 | Два парковых ящика с минами | 8 | Упряжная из повозки |
| 11 | То же | 8 | То же |
| 12 | То же | 8 | То же |
| 13 | То же | 8 | То же |
Укладочное приспособление № 1 (рис. 108, 109 и 110) состоит из двух платформ 1, четырех подвесов для лотков 2 и четырех стяжек с крюками: двух задних 3 и двух передних 4.
Каждая платформа 1 представляет собою штампованную сварную конструкцию; на каждом конце платформы приклепаны кронштейн К
с гнездами для ребер 150 плиты (рис. 29) и по одному кольцу 9.В средней части платформы имеются два круглых отверстия О, которыми платформа надевается на подъемный винт 6 (рис. 105) универсального приспособления; платформа закрепляется гайками 15 (рис. 105).
Подвесы для лотков 2 представляют собою корытообразные штампованные рычаги, внутри которых для прочности приклепаны деревянные колодки 5. Каждый подвес в верхней своей части имеет сквозное отверстие С и крючок 6. При помощи отверстия С подвес крепится к платформе болтом 7 с гайкой 8, для чего в платформах имеются такие же отверстия Л. Крючки 6 служат для подвешивания на них лотков, для чего последние, как было сказано в пункте 42, имеют скобы 20 (рис. 61).
Таким образом, на каждую сторону (или пару подвесов), подвешивается один лоток. При этом каждый лоток при помощи других скоб 20 дополнительно укрепляется еще ремнями подпруги В, которые продеваются в соответствующее кольцо последней.

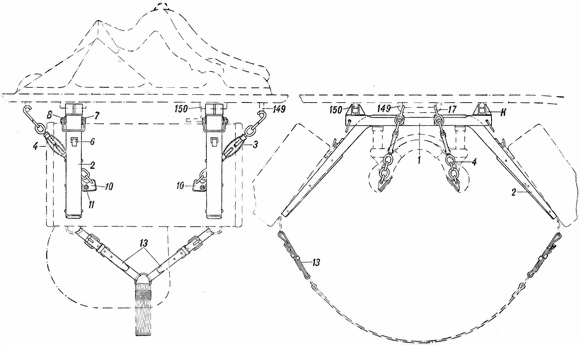

Рис. 108. Укладочное приспособление № 1 для опорной плиты и двух лотков (сб. 13):
1 — платформа под плиту (сб. 13-2); 2 — подвесы для лотков (сб. 13-8); 3 — стяжка с крюком задняя (сб. 13-7); 4 — стяжка с крюком передняя (сб. 13-6); 6 — крючок (13–16); 7 — болт (13–21); 8 — гайка (13–23); 10 — планка; 11 — болт (13–29); 13 — ремень подпруги (сб. 13-9); 17 — крючок стяжки; 149 — скоба; 150 — упор; К — кронштейн.
А
Б
В
Г
Рис. 109. Укладочное приспособление № 1:

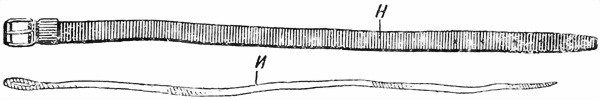

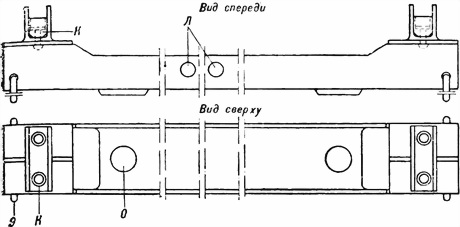

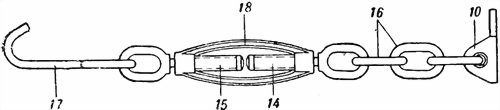

А — платформа под плиту (сб. 13-2) к укладочному приспособлению № 1; Б — подвес для лотков (сб. 13-8) к укладочному приспособлению № 1; В — ремень подпруги (сб. 13-9) к укладочному приспособленный № 1; Г — стяжка к укладочному приспособлению № 1; 5 — колодка; 6 — крючок (13–16); 9 — кольцо (13-6); 10 — планка (13-7 или 13-9); 14 — винт нижний (сб. 13-3): 15 — винт верхний (сб. 13-5); 16 — звенья (13–12): 17 — крючок (13–13); 18 — стяжка (13-8); К — кронштейн (скоба опорная) (сб. 13–10); О — отверстие для винта; Л — отверстие для болта; С — отверстие.
Стяжки с крюками, как задние, так и передние, служат для укрепления плиты на платформе: передними и задними стяжками опорная плита крючками 17 подтягивается за скобу 149.
Передние и задние стяжки по своему устройству одинаковы, отличаются они лишь своими планками 10, которыми они при помощи болтов 11 с гайками прикрепляются к полкам ленчика. Каждая стяжка состоит из нижнего винта 14 и верхнего винта 15, которые своей навинтованной частью ввернуты в собственно стяжку 18. Нижний винт 14 за ушко звеньями 16 соединен с планкой 10, а верхний винт 15 в своем ушке имеет крючок 17. Таким образом при вращении стяжки 18 длина всей стяжки с крючками будет уменьшаться или увеличиваться, чем и достигается необходимое поджатие плиты к платформам.

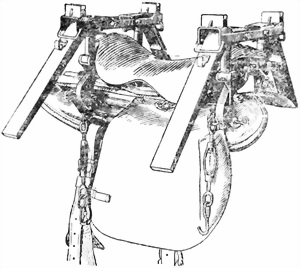

Рис. 110. Общий вид вьюка № 1 с укладочными приспособлениями № 1.
Рис. 111. Общий вид вьюка № 1 с загруженной опорной плитой и лотками.
Кольца 9 на платформах (рис. 109) служат для привязывания лотков или плиты в случае временного повреждения укладочных приспособлений.
