— снять корпус со ствола; если разрезное кольцо 3 осталось в корпусе, то надо выбить. его, ударив по корпусу рукояткой молотка;

— снять гайку 2 со ствола.

Сборка

Сборку предохраняющего механизма производить в следующем порядке:

— надеть на ось 5 (см. рис. 26 и 30) пружину 8 (если она была снята) так, чтобы конец пружины вошел в шлиц оси;

— надеть на ось лопатку 11 и комбинированным ключом навинтить гайку 2, проследив за тем, чтобы конец пружины входил в шлиц оси на всю глубину, а крайний виток пружины не имел большой эксцентричности по отношению к оси; снять лопатку 11 с оси;

— вставить шплинт 7 и отогнуть концы шплинта так, чтобы они не выступали за грани гайки;

— вставить шайбу 10 в гнездо правого ушка корпуса;

— взять левой рукой лопатку 11 и поместить ее между ушками корпуса лопастью вниз (скосом влево); правой рукой вставить ось с пружиной так, чтобы ось прошла через отверстия в ушках корпуса, шайбы и лопатки, а отогнутый конец пружины вошел в паз втулки 9;

— ввинтить комбинированным ключом до отказа в корпус колпачок 6;

— завести пружину 8 на пол-оборота, вращая лопатку 11 до положения предохраняющего механизма «Открыто» (см. рис. 28);

— придерживая лопатку правой рукой, левой надеть рычаг 1 на ось 5 (см. рис. 26 и 30);

— навинтить гайку 2 до отказа; шайба 10 должна находиться в своем гнезде и упираться в буртик оси;

— вставить пружинный шплинт 3 в отверстие оси.

Проверить правильность сборки, для чего:

— повернуть лопатку 11 предохраняющего механизма назад до упора рычага в площадку а (см. рис. 25) и отпустить лопатку; лопатка должна под действием пружины возвратиться в положение «Открыто» без рывков и заеданий;

— оттянуть рычаг 1 (см. рис. 26) предохраняющего механизма влево и отпустить; пружина должна энергично возвратить его в крайнее правое положение;

— оттянуть рычаг предохраняющего механизма влево; после того как рычаг сойдет с опорной площадки корпуса, повернуть его против направления движения часовой стрелки и отпустить. При этом пружина должна поставить предохраняющий механизм в положение «Закрыто» (см. рис. 29).

Полную сборку предохранителя на стволе производить в следующем порядке:

— собрать предохраняющий механизм, как указано выше;

— надеть на ствол миномета гайку 2 (см. рис. 27) буртом вниз;

— вставить в гайку разрезное кольцо 3 (см. рис. 27) так, чтобы бурт разрезного кольца упирался в бурт гайки;

— надеть на ствол миномета корпус предохранителя так, чтобы внутренний кольцевой выступ его уперся в дульный срез ствола, а предохраняющий механизм был расположен кверху;

— навинтить гайку на корпус до отказа комбинированным ключом, ударяя молотком по рукоятке ключа.

ГЛАВА IV. ПРИЦЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

12. НАЗНАЧЕНИЕ, УСТРОЙСТВО И ОСНОВНЫЕ ДАННЫЕ ПРИЦЕЛА МПМ-44

Минометный прицел (рис. 31) предназначен для наведения миномета в цель.

Основные данные прицела МПМ-44

1. Угол горизонтального визирования 60–00 (360°)

2. Угол качания визира ±20°

3. Угол возвышения от 2-50 до 10–00 (90° — 45°)

4. Увеличение 2,5^Х

5. Поле зрения 9°

6. Удаление зрачка выхода визира до 20 мм

Примечание. Основные данные прицела МПМ-44М такие же, как и прицела МПМ-44. Конструктивные отличия этих прицелов указаны в п. 13.

Прицел состоит из визира 1, закрепленного шарнирно на головке 10 угломера, и корпуса 15 прицела с осью 26. В корпусе прицела собраны механизм угломера, механизм углов возвышения, продольный уровень 6 и поперечный уровень 23.

Визир 1 предназначен для точной наводки миномета в горизонтальной плоскости и представляет собой изогнутую (под углом 135°) коленчатую трубку, которая может вращаться в вертикальной плоскости на оси 26. Угол вертикального качания визира на оси ±20°, фиксация визира в пределах этого угла осуществляется рукояткой 22.

Передняя часть трубки визира, обращенная в поле (на точку наводки), называется объективом, а противоположная ей часть (обращенная к глазу наводчика) — окуляром.

Для предохранения глаза наводчика от повреждения на окуляр надет резиновый наглазник 20, на конической части которого вырезано окно а, препятствующее отпотеванию окулярной линзы при работе с прицелом и присасыванию наглазника. Для грубого направления визира на точку наводки, а также для наводки миномета в случае повреждения визира с левой стороны имеются целик 2 с мушкой 11. Внутри трубки визира собрана оптическая система, состоящая из двух линз 30 (см. рис. 31) окуляра, призмы З2, сетки (перекрестия) 31, расположенной в фокальной плоскости объектива (окуляра), и линз объектива 29. Линзы 29 объектива дают обратное и уменьшенное изображение предмета в плоскости перекрестия 31; призма 32 оборачивает полученное изображение и делает его прямым, а окулярные линзы дают возможность рассматривать уже выпрямленное призмой 32 изображение в увеличенном виде.

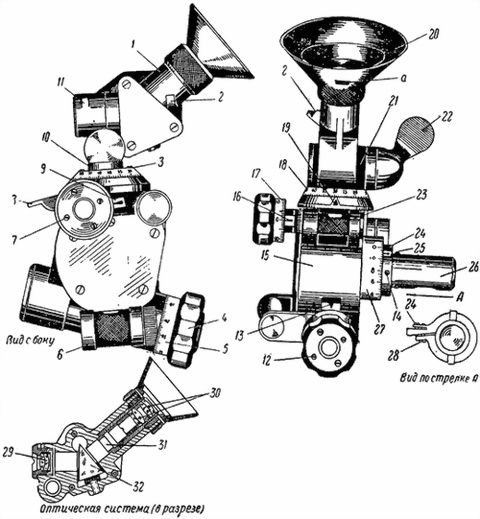

Рис. 31. Оптический минометный прицел МПМ-44:

1 — визир (Сб1-14); 2 — целик; 3 — стопорный винт (М3x6, ГОСТ 1473-42); 4 — барабанчик прицела (1-34); 5 — шкала малых делений углов возвышения (1-40); 6 — продольный уровень (Сб1-5); 7 и 12 — винты (М3x6, ГОСТ 1473-42); 8 — отводка (Сб1-4); 9, 13, 16, 19 и 24 — указатели; 10 — головка угломера; 11 — мушка; 14, 25 и 28 — винты; 15 — корпус прицела (Сб1-3); 17 — шкала малых делений угломера (1-33); 18 — шкала больших делений угломера (1-13); 20 — наглазник (1-57); а — окно наглазника; 21 — проушина червячного колеса (1-12); 22 — рукоятка (1-18); 23 — поперечный уровень; 26 — ось прицела (Сб1-6); 27 — шкала больших делений прицела (углов возвышения);

Оптическая система прицела МПМ-44: 29 — линзы объектива; 30 — линзы окуляра; 31 — сетка (Сб1-9); 32 — призма (1–3)

Вследствие того что сетка расположена в фокальной плоскости объектива (окуляра), глаз наводчика видит изображение предмета и сетку одновременно в одной и той же плоскости одинаково резко, не испытывая утомления. В этом заключается одно из преимуществ оптического прицела перед коллиматорными прицелами, которыми ранее комплектовались минометы.
