120-мм миномет обр. 1938 г. Руководство службы

Для грубой наводки служит целик (прорезь) 2 и мушка 11 (см. рис. 31), расположенные с левой стороны визира. Целиком и мушкой можно также пользоваться для наводки миномета в случае повреждения оптических деталей визира.

Визир 1, укрепленный на головке угломера, может вращаться в горизонтальной плоскости на 360°, и перекрестие прицела можно навести на любую выбранную точку наводки.

Угломер предназначен для установки (точной и грубой) скомандованного угла между направлениями на цель и на точку наводки. Грубую установку угломера производят по шкале 18 больших делений угломера, точную — по шкале малых делений угломера 17, вращая барабанчик угломера. Кольцо 18 шкалы больших делений угломера закреплено на подвижной головке 10 угломера, на нем имеется шкала, состоящая из шестидесяти равных делений, обозначенных черточками. Каждое пятое деление пронумеровано цифрами: 5, 10, 15, 20 и т. д. до 55 по направлению движения часовой стрелки; последнее (шестидесятое) деление совпадает с нулевым. Каждое деление шкалы больших делений угломера равно 1/60 части окружности, или 100 тысячным дальности (1-00). Шкала 18 вместе с подвижной головкой поворачивается относительно неподвижного указателя 19 при вращении червячного винта за барабанчик угломера. На барабанчике имеется шкала 17, состоящая из ста делений, отмеченных черточками. Каждое десятое деление шкалы барабанчика обозначено цифрами: 10, 20, 30 и т. д. (от 0 до 90 включительно); последнее (сотое) деление совпадает с нулевым. При одном полном обороте барабанчика со шкалой 17 перемещается подвижная головка 10 со шкалой 18 на одно деление. Таким образом, одно деление шкалы 17 барабанчика (малое деление угломера) равно 1/100 деления шкалы 18 больших делений угломера, что соответствует 1/6000 окружности (3,6'), или одной тысячной (0-01).

Это означает, что при изменении установки угломера на одно деление шкалы 17 малых делений и соответственном наведении миномета точка падения мины переместится в ту же сторону (вправо или влево) на 1/1000 дальности.

Для отсчета делений по шкале 17 малых делений имеется неподвижный указатель 9 (16).

Для быстрого поворота головки 10 на большой угол (при грубой установке угломера) служит отводка 8 червячного винта. При нажатии отводки вниз до отказа червячный винт выходит из зацепления с зубьями шестерни, вследствие чего головку можно повернуть рукой и грубо установить по шкале угломерного кольца скомандованный угломер. После выполнения грубой установки угломера отводку надо отпустить. Точная установка после этого выполняется по шкале 17 барабанчика угломера.

Механизм углов возвышения служит для установки и придания стволу миномета при помощи продольного уровня и подъемного механизма требуемых углов возвышения. Он собран на корпусе 15 прицела и состоит из следующих основных частей: продольного уровня 6, шкалы 27 и червячного винта с барабанчиком 4.

Продольный уровень 6 закреплен на корпусе прицела. Изготовленная за одно целое с прицелом шкала 27 служит для грубой установки углов возвышения. Она разделена на десять равных частей. Деления обозначены черточками и цифрами 2, 4, 6, 8 и 10.

Отсчет делений по шкале производится при помощи неподвижного указателя 24. При вращении червячного винта за барабанчик 4 корпус прицела вместе со шкалой 27 поворачивается относительно указателя углов возвышения 24.

На барабанчике 4 закреплена шкала 5, имеющая сто делений. Каждое десятое деление шкалы отмечено цифрой (от 0 до 90 включительно). Цена одного деления шкалы барабанчика — одна тысячная (0-01).

Один полный поворот барабанчика 4 поворачивает корпус 15 прицела в вертикальной плоскости на величину одного деления (1-00) шкалы 27.

Против шкалы барабанчика имеется неподвижный указатель 13, который служит для отсчета делений по шкале барабанчика. При установке шкалы 27 механизма углов возвышения на деление «10», а шкалы 4 барабанчика на деление «0», после выведения подъемным механизмом пузырька продольного уровня на середину стволу миномета будет придан угол возвышения 45°, отвечающий наибольшей дальности стрельбы.

Поперечный уровень 23, укрепленный на корпусе 15 прицела, служит для горизонтирования прицела.

Прицел вставляется в отверстие кронштейна осью 26 и закрепляется в нем поворотом рукоятки. На передней стенке корпуса 15 выгравированы: наименование прицела (МПМ-44), марка завода-изготовителя и номер прицела.

Ампулы уровней светящиеся. Для предохранения от повреждения они закрываются вращающимися кольцами с окнами, которые открываются только при работе с прицелом.

Прицел МПМ-44 хранится в футляре, имеющем плечевой ремень.

13. ПРИЦЕЛ МПМ-44М

С 1956 г. введен модернизированный оптический минометный прицел МПМ-44М, орудийный коллиматор К-1 и прибор освещения Луч-ПМ2М.

Отличие оптического минометного прицела МПМ-44М от прицела МПМ-44

Оптический минометный прицел МПМ-44М (рис. 32) представляет собой прицел МПМ-44, в который с целью повышения его эксплуатационных качеств внесены следующие изменения:

1. На корпусе визира введен прилив 1 с окном для подсветки сетки, что позволяет вести работу с прицелом в ночное время.

2. На корпусе прицела введен второй поперечный уровень 6, который служит для работы с прицелом в том случае, если точка наводки расположена сзади миномета.

3. В визир прицела поставлена специальная сетка, обеспечивающая работу прицела с коллиматором К-1, который служит универсальной точкой наводки.

4. Введен гофрированный наглазник, что обеспечивает удобство работы с прицелом в противогазе и повышает прочность наглазника при эксплуатации.

5. Введены ограничительные винты под уровни, предохраняющие уровни от разворота и позволяющие точно установить запасные уровни.

6. Маховички угломера и механизма углов возвышения крепятся гайками, что сокращает время выверки прицела.

а

б

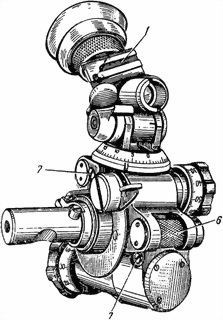

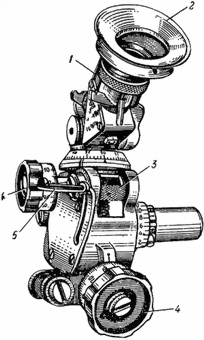

Рис. 32. Прицел МПМ-44М (а — вид сзади; б — вид спереди):

1 — прилив окна подсветки сетки; 2 — гофрированный наглазник (17); 3 — первый поперечный уровень (Сб11); 4 — гайки крепления маховичков угломерного и прицельного механизмов (9); 5 — кронштейн крышки прицела; 6 — второй поперечный уровень (Сб12); 7 — винты, ограничивающие проворот уровня (М0,4x5 с головкой)

7. Введено освещение прицела для освещения сетки, шкал и уровней прицела в условиях пониженной видимости; освещение крепится на кронштейне крышки прицела.

8. Введены колпачки на объективную и окулярную части визира, предохраняющие оптические детали от повреждения.

В остальном прицел МПМ-44М ничем не отличается от прицела МПМ-44.

Орудийный коллиматор К-1

Прицел МПМ-44М работает в паре с орудийным коллиматором К-1 (рис. 33), который является универсальной точкой наводки.
