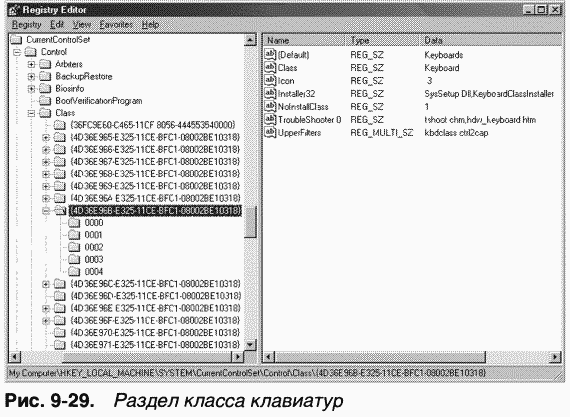

Устройство «клавиатура», представленное на рис. 9-28 и 9-29, не имеет низкоуровневых драйверов фильтров. Его функциональный драйвер — i8042prt; в разделе класса клавиатур указано два высокоуровневых драйвера фильтров — kbdclass и ctrl2cap.

Установка драйвера

Если диспетчер PnP встречает устройство, драйвер которого не установлен, он обращается к диспетчеру PnP пользовательского режима, и тот устанавливает нужный драйвер. Если устройство обнаруживается при загрузке системы, для него определяется узел устройств, но загрузка драйверов откладывается до запуска диспетчера PnP пользовательского режима (он реализован в \Windows\System32\Umpnpmgr.dll и выполняется как сервис в процессе Services.exe).

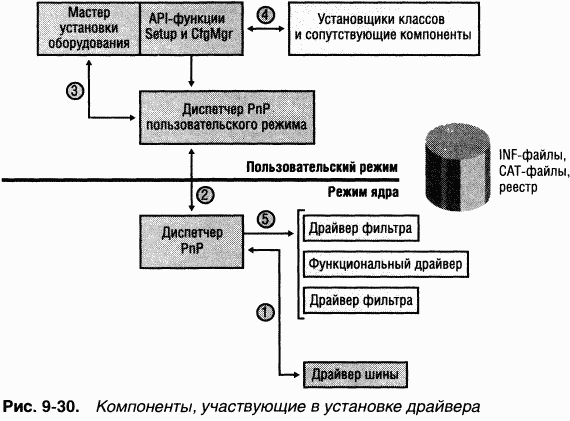

Компоненты, участвующие в установке драйвера, показаны на рис. 9-30. Серые блоки на этом рисунке соответствуют компонентам, обычно предоставляемым системой, а остальные блоки — компонентам, предоставляемым установочными файлами. Сначала драйвер шины информирует диспетчер PnP о перечисленном устройстве, сообщая его DIID (1). Диспетчер PnP проверяет, определен ли в реестре подходящий функциональный драйвер. Если нет, он уведомляет диспетчер PnP пользовательского режима (2) о новом устройстве, сообщая его DIID. Диспетчер PnP пользовательского режима пытается автоматически установить драйверы для устройства. Если в процессе установки выводятся диалоговые окна, требующие внимания пользователя, а зарегистрированный в данный момент пользователь имеет привилегии администратора (3), то диспетчер PnP пользовательского режима запускает Rundll32.exe (хост-программу апплетов Control Panel) для выполнения мастера установки оборудования (\Windows\System32\Newdev.dll). Если зарегистрированный в данный момент пользователь не имеет привилегий администратора (или в системе нет пользователей), а установка устройства требует взаимодействия с пользователем, диспетчер PnP пользовательского режима откладывает установку до того момента, когда в систему войдет привилегированный пользователь. Для поиска INF-файлов, соответствующих драйверам, совместимым с обнаруженным устройством, мастер установки оборудования использует API-функции Setup и CfgMgr (диспетчера конфигурации). При этом пользователю может быть предложено вставить в один из дисководов носитель с нужными INF-файлами; кроме того, просматриваются INF-файлы в \Windows\Driver Cache\i386\Driver.cab, где содержатся драйверы, поставляемые с Windows.

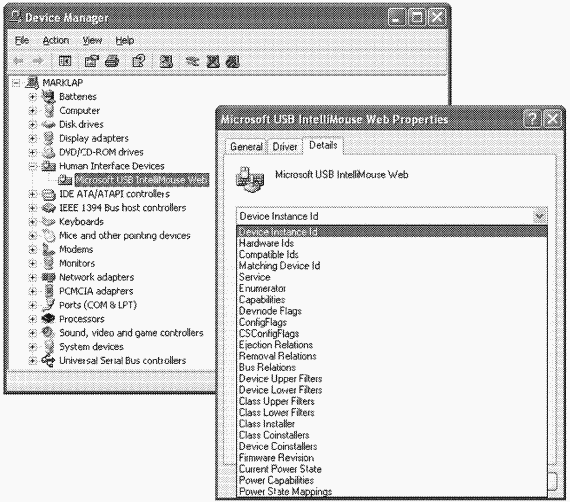

Чтобы найти драйверы для нового устройства, процесс установки получает от драйвера шины список идентификаторов оборудования (hardware ID) и идентификаторов совместимых устройств (compatible ID). Эти идентификаторы описывают все способы, предусмотренные в установочном файле драйвера (INF-файле) для идентификации устройства. Списки упорядочиваются так, чтобы наиболее специфические характеристики устройства описывались первыми. Если совпадения идентификаторов обнаруживаются в нескольких INF-файлах, предпочтение отдается наиболее полным совпадениям. Аналогичным образом предпочтение отдается INF-файлам с цифровой подписью, а среди них — более новым. Если найденный идентификатор соответствует идентификатору совместимого устройства, мастер установки оборудования может запросить носитель с обновленными драйверами для этого устройства.

INF-файл определяет местонахождение файлов функционального драйвера и содержит команды, которые вводят нужные данные в раздел перечисления и раздел класса драйвера. INF-файл может указать мастеру установки оборудования запустить DLL установщика класса или компонента, участвующего в установке устройства (4), — эти модули выполняют операции, специфичные для класса или устройства, например выводят диалоговые окна, позволяющие настраивать параметры устройства.

ЭКСПЕРИМЕНТ: просмотр INF-файла драйвера

При установке драйвера или другого программного обеспечения, у которого есть INF-файл, система копирует этот файл в каталог \Win-dows\Inf. Один из файлов, которые всегда будут в этом каталоге, — Keyboard.inf, поскольку это INF-файл для драйвера класса клавиатур. Просмотрите его содержимое, открыв в Notepad. Вы должны увидеть нечто вроде:

; Copyright (с) 1993–1996, Microsoft Corporation

[version]

signature="$Windows NT$" Class=Keyboard

ClassGUID={4D36E96B-E325-11CE-BFC1-08002BE10318}

Provider=XMSX

LayoutFile=layout.inf

DriverVer=07/01/2001, 5.1.2600.1106

[ClassInstall32.NT] AddReg=keyboa rd_class_add reg

Если вы проведете поиск в этом файле по «.sys», то обнаружите запись, указывающую диспетчеру PnP пользовательского режима установить драйверы i8042prt.sys и kbdclass.sys:

[STANDARD_CopyFiles]

i8042prt.sys kbdclass.sys

Перед установкой драйвера диспетчер PnP пользовательского режима проверяет системную политику проверки цифровых подписей в драйверах. Эта политика хранится в разделе реестра HKLM\SOFTWARE\Microsoft\Driver Signing\Policy, если администратор выбрал общесистемную политику, или в HKCU\Software\Microsoft\Driver Signing\Policy, если в системе применяются политики только по отношению к индивидуальным пользователям. Политика проверки цифровых подписей в драйверах настраивается через диалоговое окно Driver Signing Options (Параметры подписывания драйвера), доступное с вкладки Hardware (Оборудование) окна свойств системы (рис. 9-31). Если указанные параметры заставляют систему блокировать установку неподписанных драйверов или предупреждать о таких попытках, диспетчер PnP пользовательского режима проверяет в INF-файле драйвера запись, указывающую на каталог (файл с расширением. cat), где содержится цифровая подпись драйвера.

Рис. 9-31. Параметры проверки цифровых подписей в драйверах

Лаборатория Microsoft WHQL тестирует драйверы, поставляемые с Windows и предлагаемые изготовителями оборудования. Драйвер, прошедший тесты WHQL, «подписывается» Microsoft. Это означает, что создается хэш, или уникальное значение, представляющее файлы драйвера, в том числе его образ, а затем этот хэш подписывается с применением закрытого ключа Microsoft, предназначенного для подписания драйверов. Подписанный хэш помещается в САТ-файл и записывается на дистрибутив Windows или передается изготовителю, который включает его в свой драйвер.

ЭКСПЕРИМЕНТ: просмотр САТ-файлов

При установке компонента, например драйвера, файлы которого включают САТ-файл, Windows копирует этот файл в подкаталог каталога \Windows\System32\Catroot. Перейдите в этот каталог с помощью Explorer и найдите подкаталог с САТ-файлами. B частности, в Nt5.cat и Nt5inf.cat хранятся подписи для системных файлов Windows.

Открыв один из САТ-файлов, вы увидите диалоговое окно с двумя вкладками: General (Общие), на которой показывается информация о подписи в данном файле, и Security Catalog (Каталог безопасности), где представлены хэши компонентов, подписанных с использованием этого САТ-файла. Ниже дан пример САТ-файла для видеодрайверов ATI, где приведено содержимое хэша для минипорт-драйверов видеоадаптера. Остальные хэши в этом файле относятся к вспомогательным DLL, поставляемым с данными драйверами.

При установке драйвера диспетчер PnP пользовательского режима извлекает из САТ-файла подпись драйвера, расшифровывает ее с применением открытого ключа Microsoft и сравнивает полученный в результате хэш с хэшем файла устанавливаемого драйвера. Если хэши совпадают, драйвер считается проверенным на соответствие требованиям WHQL. Если проверка заканчивается неудачно, диспетчер PnP пользовательского режима действует так, как это диктует действующая политика: запрещает установку, предупреждает пользователя о том, что драйвер не подписан, или автоматически устанавливает драйвер.

ПРИМЕЧАНИЕ Наличие подписей у драйверов, устанавливаемых программами установки, которые самостоятельно настраивают реестр и копируют файлы драйвера в систему, а также у драйверов, динамически загружаемых приложениями, не проверяется. Политика проверки подписей драйверов распространяется только на драйверы, устанавливаемые с помощью INF-файлов.

После установки драйвера диспетчер PnP режима ядра (этап 5 на рис. 9-30) запускает драйвер и вызывает его процедуру добавления устройства, чтобы уведомить драйвер о присутствии устройства, для управления которым он был загружен. Далее формируется узел устройства, как мы уже объясняли.

ПРИМЕЧАНИЕ B Windows XP и Windows Server 2003 диспетчер PnP пользовательского режима также проверяет, не включен ли устанавливаемый драйвер в защищенный список драйверов (protected driver list), поддерживаемых Windows Update, и, если включен, блокирует установку с выводом предупреждения для пользователя. B этот список вносятся драйверы, которые имеют известные ошибки или просто несовместимы, и их установка блокируется. Детали см. по ссылке www.micro- soft.com/whdc/winlogo/drvsign/drv_protect.mspx.
