Как и PnP-функции Windows, управление электропитанием требует аппаратной поддержки. Она должна отвечать спецификации Advanced Configuration and Power Interface (ACPI) (см. www.teleport.com/acpi/spechtm). Согласно этой спецификации BIOS (Basic Input Output System) тоже должна соответствовать стандарту ACPI. Этим требованиям удовлетворяет большинство x86-компьютеров, выпускавшихся с конца 1998 года.
ПРИМЕЧАНИЕ Некоторые компьютеры — особенно те, которые были изготовлены несколько лет назад, — не полностью совместимы со стандартом ACPI. Они соответствуют более старому стандарту Advanced Power Management (АРМ), определяющему меньшее количество функций управления электропитанием, чем ACPI. Windows поддерживает ограниченный набор функций управления электропитанием для АРМ-систем, но

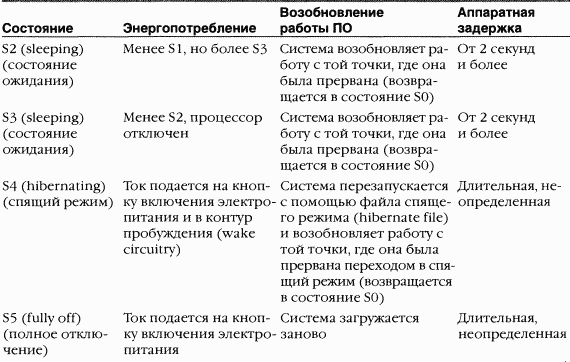

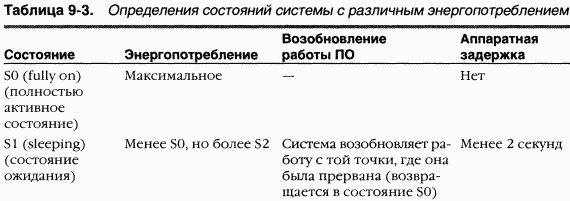

Стандарт ACPI определяет различные уровни энергопотребления для системы и устройств. Шесть состояний для системы — от SO (полностью активное, или рабочее, состояние) до S5 (полное отключение) — перечислены в таблице 9–3. Каждое из них характеризуется следующими параметрами.
• Энергопотребление (power consumption) Количество энергии, потребляемой компьютером.
• Возобновление работы ПО (software resumption) Состояние программного обеспечения при переходе компьютера в «более активное» состояние.
• Аппаратная задержка (hardware latency) Время, необходимое на то, чтобы вернуть компьютер в полностью активное состояние.
B состояния ожидания (S1 — S4) компьютер кажется отключенным, так как потребляет меньше энергии. Ho при этом он сохраняет и в памяти, и на диске всю информацию, необходимую для возврата в состояние S0. B состояниях S1-S3 для сохранения содержимого памяти нужно достаточное количество энергии, поскольку при переходе в S0 (при пробуждении компьютера пользователем или устройством) диспетчер электропитания возобновляет работу системы с той точки, где оно было прервано. Когда система переходит в состояние S4, диспетчер электропитания сохраняет содержимое памяти в сжатой форме в файле спящего режима (Hiberfil.sys), который помещается в корневой каталог системного тома. (Этот файл должен быть такого размера, чтобы в нем могло уместиться несжатое содержимое всей памяти; сжатие используется для того, чтобы свести к минимуму операции ввода-вывода на диске, а также ускорить переход в спящий режим и выход из него.) Сохранив содержимое памяти, диспетчер электропитания отключает компьютер. При последующем включении компьютера происходит обычный процесс загрузки — с тем исключением, что Ntldr проверяет наличие действительного образа памяти, сохраненного в файле спящего режима. Если в этом файле сохранены данные о состоянии системы, Ntldr считывает его содержимое в память и возобновляет выполнение с точки, зафиксированной в Hiberfil.sys.

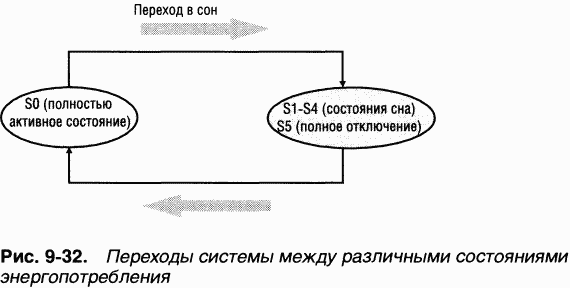

Компьютер никогда не переходит напрямую между состояниями S1 и S4, для этого ему нужно сначала перейти в состояние S0. Как показано на рис. 9-32, переход системы из состояний S1-S5 в состояние S0, называется пробуждением (waking), а переход из состояния SO в состояния Sl-S5 — переходом в сон (sleeping).
Хотя система может пребывать в одном из шести состояний энергопотребления, ACPI определяет для устройств четыре состояния: D0-D3. B состоянии DO устройство полностью включено, а в состоянии D3 полностью отключено. ACPI позволяет драйверам и устройствам самостоятельно определять состояния Dl и D2 с единственным условием, что устройство в состоянии D1 должно потреблять столько же или меньше энергии, чем в состоянии D0, а в состоянии D2 — столько же или меньше, чем в состоянии D1. Microsoft совместно с крупными OEM-производителями определила набор спецификаций управления электропитанием (см. www.microsoft.com/whdc/resources/respec/ specs/pmref), в которых описываются состояния энергопотребления для всех устройств конкретного класса (основные классы устройств: видеоадаптеры, сеть, SCSI и т. д.). Некоторые устройства могут быть лишь включены или выключены, поэтому для них промежуточные состояния не определены.
Политика управления электропитанием в Windows определяется диспетчером электропитания и драйверами устройств. Владельцем системной политики управления электропитанием является диспетчер электропитания. Это значит, что он принимает решение о том, в каком состоянии энергопотребления должна находиться система в текущий момент. При необходимости выключения либо перехода в ждущий или спящий режим диспетчер электропитания указывает устройствам, поддерживающим управление электропитанием, перейти в соответствующее состояние. Этот диспетчер принимает решение о переходе в другое состояние энергопотребления, исходя из:
•
уровня активности системы;• уровня заряда аккумуляторов;
• наличия запросов приложений на выключение компьютера или переход в ждущий/спящий режим;
• действий пользователя, например нажатия кнопки включения электропитания;
• параметров электропитания, заданных в Control Panel.

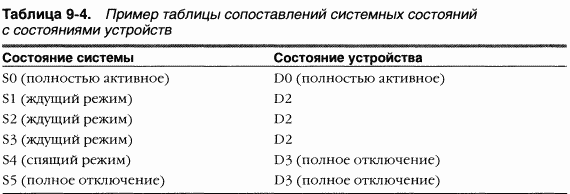

Часть информации, получаемой диспетчером PnP при перечислении устройств, связана с поддержкой устройствами функций управления электропитанием. Драйвер сообщает, поддерживает ли устройство состояния D1 и D2, а также какие задержки требуются ему для перехода из состояний D1-D3 в D0 (последняя часть данных необязательна). Чтобы диспетчеру было легче определять, когда систему следует переводить в другое состояние энергопотребления, драйверы шин также возвращают таблицу сопоставлений между системными состояниями (S0-S5) и состояниями, поддерживаемыми конкретным устройством. B этой таблице указывается состояние устройства с наименьшим энергопотреблением для каждого системного состояния. B таблице 9–4 показан пример таблицы сопоставлений для шины, поддерживающей все четыре возможных состояния устройств. Большинство драйверов полностью выключают свои устройства (D3) при выходе системы из состояния S0, чтобы свести к минимуму энергопотребление, пока машина не используется. Однако некоторые устройства вроде сетевых адаптеров поддерживают функцию вывода системы из состояний сна. O наличии подобной функции также сообщается при перечислении устройств.
Диспетчер электропитания, принимая решение о переходе системы в другое состояние, посылает команды процедуре драйвера, отвечающей за диспетчеризацию электропитания. Управлять устройством могут несколько драйверов, но только один из них является владельцем политики управления электропитанием устройства. Этот драйвер определяет состояние устройства в зависимости от состояния энергопотребления системы. Например, при переходе системы из состояния S0 в состояние S1 драйвер может принять решение о переводе устройства из состояния D0 в состояние D1. Вместо того чтобы напрямую оповещать об этом другие драйверы, участвующие в управлении устройством, владелец политики управления электропитанием устройства делает это через диспетчер электропитания, вызывая функцию PoRequestPowerIrp.
Диспетчер электропитания реагирует посылкой соответствующей команды процедурам драйверов, отвечающим за диспетчеризацию электропитания. Такое поведение позволяет диспетчеру контролировать число активных команд управления электропитанием в системе: включение некоторых устройств требует значительного количества электроэнергии, поэтому активизация сразу нескольких таких устройств недопустима.
ЭКСПЕРИМЕНТ: просмотр сопоставлений состояний электропитания в драйвере
B Windows XP и Windows Server 2003 это можно сделать с помощью диспетчера устройств. Откройте окно свойств для какого-либо устройства и выберите запись Power State Mappings (Сопоставления энергосбережения) в раскрывающемся списке на вкладке Details (Сведения). (По умолчанию диспетчер устройств не показывает эту вкладку. Как ее включить, см. в эксперименте «просмотр детальных сведений об узлах устройств в диспетчере устройств» ранее в этой главе.)
Ha иллюстрации ниже показаны такие сопоставления для драйвера диска. Кроме состояний DO (полное включение) и D3 (полное отключение), он поддерживает промежуточное состояние D1, сопоставленное с S1.
Для многих команд управления электропитанием предусмотрены соответствующие команды-запросы. Так, при переходе системы в ждущий режим, диспетчер электропитания сначала опрашивает устройства о допустимости такого перехода. Устройство, занятое выполнением критичных по времени операций или взаимодействующее с другим аппаратным устройством, может отклонить запрос, и система останется в прежнем состоянии.
ЭКСПЕРИМЕНТ: просмотр возможностей и системной политики управления электропитанием
Вы можете выяснить возможности своего компьютера в управлении электропитанием с помощью команды !pocaps отладчика ядра. Ниже приведен пример вывода этой команды для ACPI-совместимого портативного компьютера с Windows Professional.
Строка Misc Supported Features сообщает, что кроме SO данная система поддерживает состояния S1, S3, S4 и S5 (S2 не реализовано) и имеет действительный файл спящего режима, в который можно сохранить содержимое системной памяти при переходе в спящий режим (состояние S4).
