B Windows поддерживаются следующие типы составных томов:
• перекрытые (spanned volumes);
• зеркальные (mirrored volumes);
• чередующиеся (striped volumes);
• RAID-5.
Рассмотрев конфигурацию разделов составных томов и логические операции для каждого типа составных томов, мы обсудим, как драйверы FtDisk и DMIO обрабатывают IRP, посылаемые драйвером файловой системы составному тому Термин «диспетчер томов» при объяснении составных томов используется для обозначения DMIO, поскольку, как уже говорилось в этой главе, FtDisk поддерживает лишь те составные тома, которые были перенесены из NT 4.

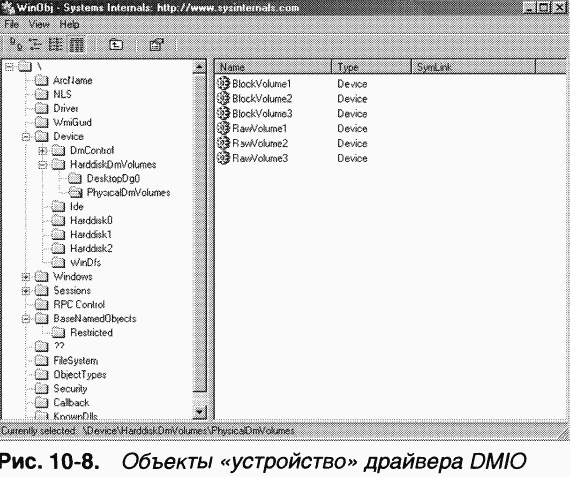

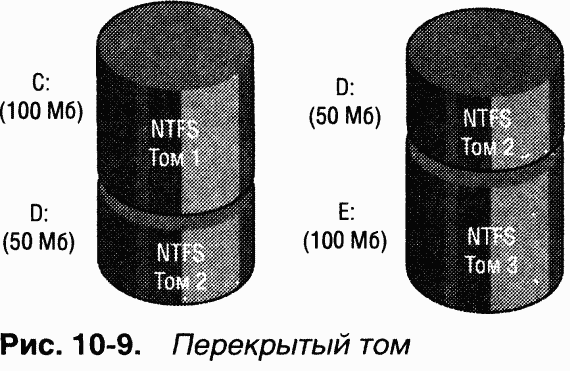

Перекрытый том — единый логический том, состоящий из нескольких (до 32) свободных разделов на одном или нескольких дисках. Оснастка Disk Management (Управление дисками) консоли MMC объединяет разделы в перекрытый том, который затем можно отформатировать для любой файловой системы, поддерживаемой Windows. Ha рис. 10-9 показан 100-мегабайтный перекрытый том с именем D:, созданный из последней трети первого диска и первой трети второго диска. B Windows NT 4 перекрытые тома назывались наборами томов (volume sets).
Перекрытый том удобен для объединения небольших областей свободного дискового пространства в единый том большего объема или для создания из нескольких малых дисков одного большого тома. Если перекрытый том отформатирован для NTFS, его можно расширять, добавляя другие свободные области или диски, и это не влияет на данные, уже хранящиеся на томе. Расширяемость — одно из самых крупных преимуществ описания всех данных на томе NTFS как единого файла. Размер логического тома NTFS может динамически увеличиваться, поскольку битовая карта, регистрирующая состояние тома, — не более чем еще один файл, файл битовой карты. Этот файл может быть расширен для учета пространства, добавляемого в том. C другой стороны, динамическое расширение тома FAT потребовало бы расширения самой FAT, что привело бы к смещению всех данных на диске.
Диспетчер томов скрывает физическую конфигурацию дисков от файловых систем, установленных в Windows. Например, на рис. 10-9 файловая система NTFS рассматривает том D: как обыкновенный 100-мегабайтный том. Чтобы определить свободное пространство на этом томе, NTFS обращается к своей битовой карте. Далее она вызывает диспетчер томов для чтения или записи данных с конкретного смещения в байтах относительно начала тома. Диспетчер томов последовательно нумерует физические секторы перекрытого тома от первой области первого диска до последней области последнего диска. Он определяет, какой физический сектор и на каком диске соответствует указанному смещению.

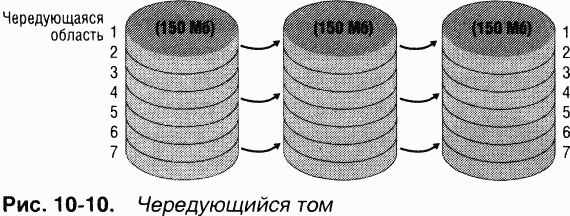

Чередующийся том — группа разделов (до 32), каждый из которых размещается на отдельном диске и объединяется в один логический том. Чередующиеся тома также называются томами RAID уровня 0, или томами RAID-0. Ha рис. 10–10 показан чередующийся том, состоящий из трех разделов, каждый из которых находится на отдельном диске. (Раздел чередующегося тома не обязательно занимает весь диск; единственное ограничение — все разделы на каждом диске должны быть одинаковы.)
Файловой системе этот чередующийся том кажется обычным 450-мегабайтным томом, но диспетчер томов оптимизирует хранение и выборку данных па таком томе, распределяя их между физическими дисками. Диспетчер томов обращается к физическим секторам дисков так, как показано на рис. 10–11.
Рис. 10–11. Логическая нумерация физических секторов в чередующихся томах
Поскольку каждая чередующаяся область занимает всего 64 Кб (это значение выбрано для того, чтобы отдельные операции чтения и записи не требовали обращения сразу к двум дискам), данные более-менее равномерно распределяются между дисками. Таким образом, чередование увеличивает вероятность того, что несколько одновременно ожидающих выполнения операций ввода-вывода потребуют доступа к разным дискам. A поскольку к данным на всех трех дисках можно обращаться одновременно, время задержки при дисковом вводе-выводе часто снижается, особенно в условиях высокой нагрузки.

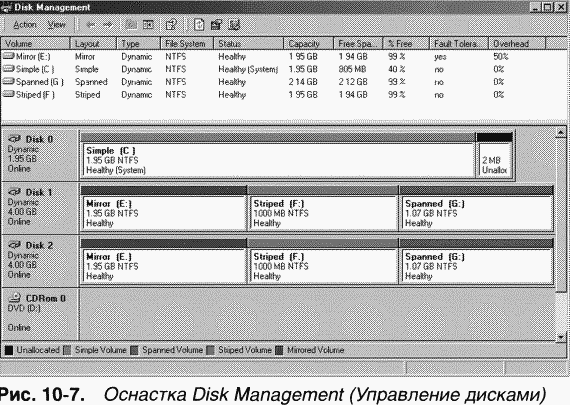

Чередующиеся тома упрощают управление томами и позволяют распределять нагрузку между несколькими дисками, значительно ускоряя ввод-вывод. Ho это не обеспечивает восстановления данных в случае сбоя диска. B связи с этим диспетчер томов реализует три механизма избыточности: зеркальные тома, тома RAID-5 и замена секторов (последний механизм описывается в главе 12). Эти возможности можно задействовать через оснастку Disk Management.
B зеркальном томе содержимое раздела на одном диске дублируется в разделе равного размера на другом диске (рис. 10–12). Такие тома иногда называют томами RAID уровня 1, или томами RAID-1.
Когда программа что-то записывает на диск C:, диспетчер томов помещает те же данные в идентичный участок на зеркальный раздел. Если первый диск (или часть данных на нем) окажется поврежденной из-за аппаратного или программного сбоя, диспетчер томов автоматически обратится за нужными данными к зеркальному разделу. Зеркальный том можно отформатировать для любой файловой системы, поддерживаемой Windows. При этом драйверы файловых систем остаются независимыми — зеркалирование никак на них не влияет.
Зеркальные тома способствуют увеличению пропускной способности операций чтения в сильно загруженных системах. При высокой интенсивности ввода-вывода диспетчер томов распределяет операции чтения между первичным и зеркальным разделом (учитывая количество незавершенных запросов ввода-вывода для каждого диска). Две операции чтения могут быть выполнены одновременно, т. е. теоретически вдвое быстрее. При модификации файла приходится вести запись в оба раздела зеркального набора, но запись на диск выполняется асинхронно, и дополнительная операция записи почти не влияет на быстродействие программ пользовательского режима.
Зеркальный том — единственный тип составного тома, допустимого для системного и загрузочного томов. Дело в том, что загрузочный код Windows, включая код MBR и Ntldr, не обладает сложной логикой, необходимой для работы с составными томами. Зеркальные тома составляют исключение, так как загрузочный код воспринимает их как простые тома, считывая данные с той половины зеркального тома, которая помечена как загрузочный или системный диск в таблице разделов MBR. Поскольку загрузочный код не модифицирует данные на диске, он может игнорировать вторую половину зеркального тома.
ЭКСПЕРИМЕНТ: наблюдаем за операциями ввода-вывода на зеркальном томе
Используя оснастку Performance (Производительность), вы можете убедиться, что при записи на зеркальные тома данные копируются на оба диска, составляющих зеркальный том (зеркало), а операции чтения, если они не слишком частые, выполняются в основном на одной из половин зеркального тома. Для этого эксперимента вам понадобится система с тремя жесткими дисками под управлением серверной OC Windows 2000 или Windows Server 2003- Если у вас нет такой системы, пропустите инструкции по подготовке эксперимента и переходите сразу к результатам.
