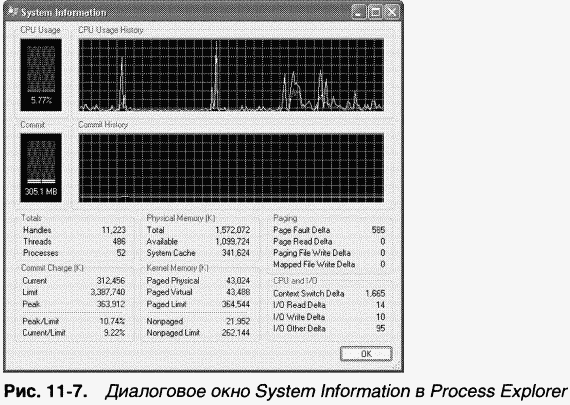

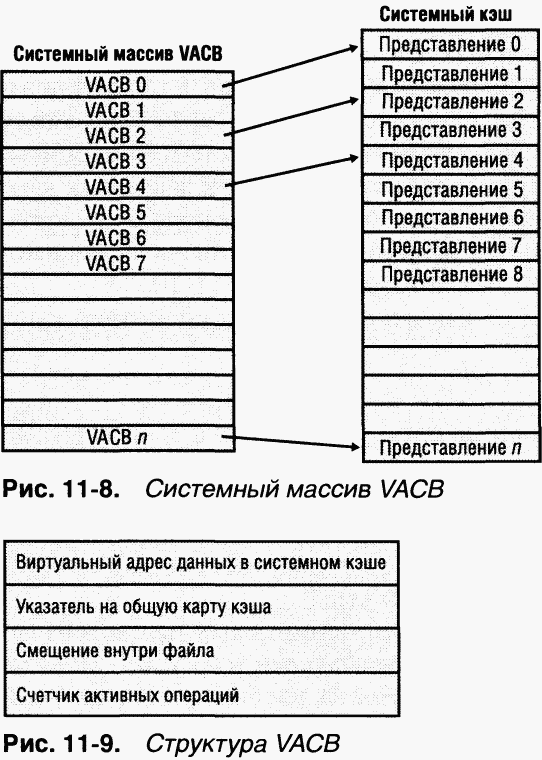

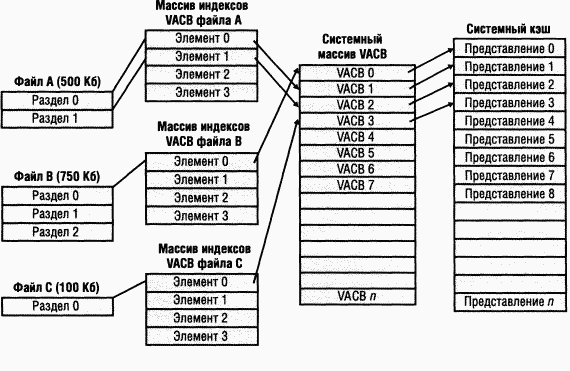

Схема на рис. 11–11 иллюстрирует четыре раздела из трех файлов, проецируемых в данный момент на системный кэш.

Когда процесс обращается к файлу по заданному адресу, диспетчер кэша ищет подходящий элемент в массиве индексов VACB для этого файла, чтобы определить, проецируются ли на кэш запрошенные данные. Если элемент массива отличен от 0 (и, следовательно, содержит указатель на VACB), нужная область файла находится в кэше. VACB в свою очередь указывает на адрес, по которому на системный кэш проецируется представление файла. A если элемент массива равен 0, диспетчер кэша должен найти в системном кэше свободный слот (а значит, свободный VACB) для проецирования необходимого представления.

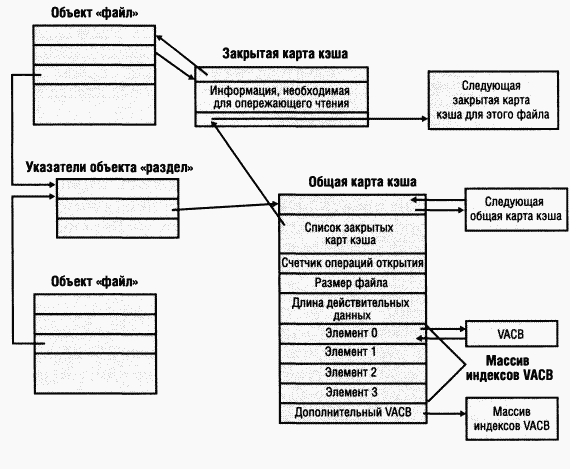

Рис. 11–10. Структуры данных кэша, индивидуальные для файлов

Для оптимизации своего размера общая карта кэша содержит массив индексов VACB из 4 элементов. Поскольку каждый VACB описывает 256 Кб, элементы этого компактного массива индексов фиксированного размера могут указывать на элементы массива VACB, которые в совокупности способны описывать файл размером до 1 Мб. Если размер файла превышает 1 Мб, из неподкачиваемого пула выделяется память под отдельный массив индексов VACB; его размер определяется делением размера файла на 256 Кб с последующим округлением результата до ближайшего большего целого значения. После этого общая карта кэша указывает на данную структуру.

Рис. 11–11. Массивы индексов VACB

Если длина файла превышает 32 Мб, то для еще большей оптимизации массив индексов VACB, созданный в пуле неподкачиваемой памяти, становится разреженным многоуровневым массивом индексов (sparse multilevel index array), в котором каждый массив индексов состоит из 128 элементов. Число уровней, необходимых для файла, вычисляется по формуле:

(Разрядность значения, отражающего длину файла — 18) / 7

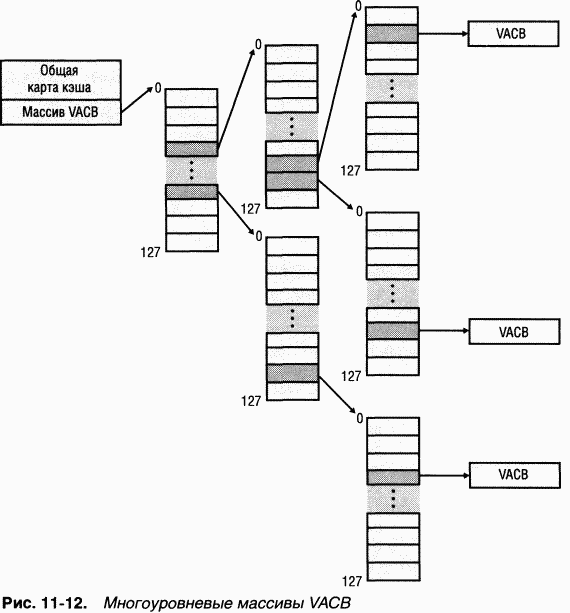

Полученное значение надо округлить до ближайшего большего целого. Число 18 в уравнении обусловлено тем, что VACB представляет 256 Кб, а 256 Кб — это 2¹⁸. Наконец, число 7 присутствует в уравнении потому, что каждый уровень массива состоит из 128 элементов, а 128 — это 2⁷. Следовательно, файл максимальной длины, которая может быть описана как 2⁶³ (максимальный размер, поддерживаемый диспетчером кэша), потребует всего 7 уровней. Массив является разреженным, так какдиспетчер кэша создает ветви лишь для активных представлений на самом низком уровне массива индексов. Ha рис. 11–12 показан пример многоуровневого массива VACB для разреженного файла, размер которого требует для описания 3 уровня.

Такая схема нужна для эффективной обработки разреженных файлов, которые могут достигать очень больших размеров и в которых лишь малая часть может быть занята действительными данными; поэтому в массиве выделяется ровно столько места, сколько нужно для проецируемых в данный момент представлений файла. Например, разреженный файл размером 32 Гб, у которого только 256 Кб проецируются на виртуальное адресное пространство кэша, потребует массив VACB с тремя массивами индексов, поскольку лишь одна ветвь массива имеет проекцию, а для файла длиной 32 Гб (2³⁵ байтов) нужен трехуровневый массив. Если бы диспетчер кэша не оптимизировал многоуровневые массивы VACB, для этого файла пришлось бы создать массив VACB со 128 000 элементов, что эквивалентно 1000 массивам индексов.

ЭКСПЕРИМЕНТ: просмотр общей и закрытых карт кэша

Команда dt отладчика ядра позволяет увидеть определения структур данных общей и закрытой карт кэша в работающей системе. Во-первых, выполните команду !filecache и найдите запись в выводе VACB с именем известного вам файла. B нашем примере таковым будет справочный файл из Debugging Tools for Windows:

8653c828 120 160 0 0 debugger.chm

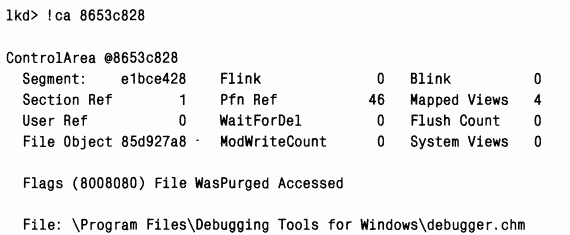

Первый адрес указывает местонахождение структуры данных области управления (control area), с помощью которой диспетчер памяти отслеживает диапазон адресов. (Более подробные сведения см. в главе 7.) B области управления хранится указатель на объект «файл», coответствующий представлению в кэше. Объект «файл» идентифицирует экземпляр открытого файла — в данном случае справочного файла из Debugging Tools for Windows. Теперь, чтобы увидеть структуру области управления, введите следующую команду с адресом идентифицированного вами элемента в этой области:

Потом изучите объект «файл», на который ссылается область управления:

Интерфейсы файловых систем

При первом обращении к файловым данным для чтения или записи драйвер файловой системы должен определить, проецируются ли нужные части файла на системный кэш. Если нет, драйвер файловой системы должен вызвать функцию CcInitializeCacheMap для подготовки индивидуальных для каждого файла структур данных кэша.

Далее драйвер файловой системы вызывает одну из нескольких функций для доступа к данным файла. Существует три основных метода доступа к кэшируемым данным, каждый из которых рассчитан на применение в определенной ситуации:

• копирование (copy method) — пользовательские данные копируются между буферами кэша в системном пространстве и буфером процесса в пользовательском пространстве;

• проецирование и фиксация (mapping and pinning method) — данные считываются и записываются прямо в буферы кэша по виртуальным адресам;

• обращение к физической памяти (phisycal memory access method) — данные считываются и записываются прямо в буферы кэша по физическим адресам.

Чтобы избежать бесконечного цикла при обработке диспетчером памяти ошибки страницы, драйверы файловых систем должны поддерживать два варианта чтения файлов — с кэшированием и без. B таких случаях диспетчер памяти вызывает файловую систему для получения данных из файла (через драйвер устройства) и запрашивает операцию чтения без кэширования, устанавливая в IRP флаг «no cache».

Рис. 11–13 иллюстрирует типичное взаимодействие между диспетчером кэша, диспетчером памяти и драйверами файловой системы в ответ на пользовательские операции файлового ввода-вывода (чтения или записи). Диспетчер кэша вызывается файловой системой через интерфейсы копирования (функции CcCopyRead и CcCopyWrite). Чтобы обработать, например, операцию чтения, инициированную через CcFastCopyRead или CcCopyRead, диспетчер кэша создает представление в кэше для проецирования части запрошенного файла и считывает файловые данные в пользовательский буфер, копируя их из представления. Операция копирования генерирует ошибки страниц по мере обращения к каждой ранее недействительной странице в представлении, и в ответ диспетчер памяти инициирует ввод-вывод без кэширования, используя драйвер файловой системы для выборки данных, соответствующих части файла, спроецированной на ту страницу, которая оказалась недействительной.
