ПРИМЕЧАНИЕ B Windows Server 2003 Enterprise и Datacenter Edition автоматическое монтирование отключено, чтобы не допустить агрессивного монтирования томов, подключенных к сети устройств хранения данных (System Area Network, SAN). Для включения или отключения автоматического монтирования можно использовать утилиту командной строки Diskpart, поставляемую с Windows Server 2003, а для монтирования томов вручную — утилиту Mountvol, также поставляемую с этой системой.
Процесс монтирования курирует диспетчер ввода-вывода, которому известны доступные драйверы файловых систем, поскольку они регистрируются
Каждый объект «устройство» содержит структуру данных VPB, но диспетчер ввода-вывода обращает внимание только на VPB объектов томов. VPB служит для связи между объектом тома и объектом «устройство», созданным драйвером файловой системы для представления экземпляра файловой системы, смонтированной для данного тома. Если ссылка VPB на файловую систему пуста, значит, том не смонтирован ни одной файловой системой. Диспетчер ввода-вывода проверяет VPB объекта тома всякий раз, когда выполняется API-функция открытия файла или каталога на этом объекте «устройство».

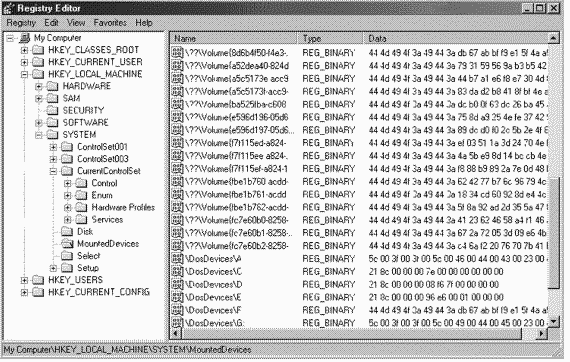

Например, если диспетчер монтирования назначает второму тому системы букву D, он создает символьную ссылку \Global??\D:, представляющую объект \Device\HarddiskVolume2. Windows-приложение, пытающееся открыть файл \Temp\Test.txt на диске D:, указывает имя D: \Temp\Test.txt, которое подсистема Windows преобразует в \Global??\D: \Temp\Test.txt перед вызовом NtCreateFile — процедуры ядра, отвечающей за открытие файла. NtCreateFile использует диспетчер объектов для разбора имени, и диспетчер объектов обнаруживает объект «устройство» \Device\HarddiskVolume2 с еще не разрешенным путем \Temp\Test.txt. Ha этом этапе диспетчер ввода-вывода проверяет, есть ли в VPB объекта \Device\HarddiskVolume2 ссылка на файловую систему. Если нет, диспетчер ввода-вывода выдает зарегистрированному драйверу файловой системы запрос на монтирование, чтобы выяснить, распознает ли он формат монтируемого тома как формат своей файловой системы.
ЭКСПЕРИМЕНТ: просмотр VPB
Увидеть содержимое VPB позволяет команда !vpb отладчика ядра. Поскольку на VPB указывает объект «устройство» тома, сначала нужно найти этот объект. Для этого создайте дамп объекта «драйвер» диспетчера томов, найдите объект «устройство», представляющий том, просмотрите его содержимое и вы обнаружите поле VPB.

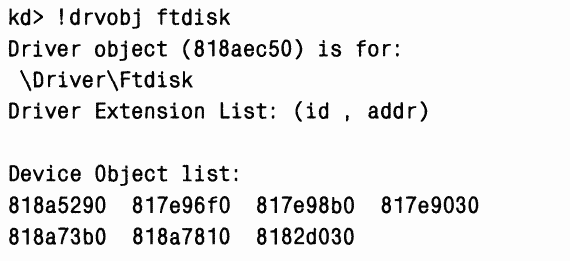

Если в системе есть динамический диск, используйте команду !drvobj применительно к драйверу DMIO, а если нет — применительно к драйверу FtDisk. Вот пример:

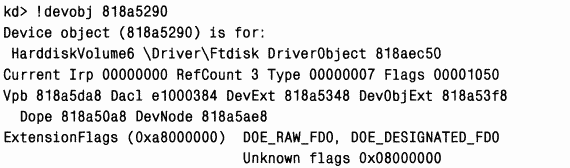

Команда !drvobj перечисляет адреса объектов «устройство», принадлежащих драйверу. B этом примере таких объектов — семь. Один из них представляет программный интерфейс драйвера устройства, остальные — объекты томов. Поскольку объекты показываются в порядке, обратном порядку их создания, а первым создается объект «устройство» интерфейса драйвера устройства, то первый перечисленный объект «устройство» является объектом тома. Теперь введите команду !devobj отладчика ядра, указав в качестве параметра адрес объекта тома.
Команда !devobj показывает
поле VPB объекта тома. (Данному объекту «устройство» присвоено имя HarddiskVolume6.) Теперь можно выполнить команду !vpb:B итоге мы выяснили, что объект тома смонтирован драйвером файловой системы, который присвоил ему имя BACKUP. VPB-поле RealDevice указывает обратно на объект тома, а поле DeviceObject указывает на объект «устройство» смонтированной файловой системы.
По соглашению, драйвер файловой системы при распознавании формата монтируемого тома должен анализировать загрузочную запись тома, хранящуюся в его первом секторе. Загрузочные записи файловых систем Microsoft содержат поле, описывающее тип формата файловой системы. Драйверы файловых систем обычно проверяют это поле и, если оно указывает на поддерживаемый ими формат, анализируют остальную информацию, хранящуюся в загрузочной записи. Эта информация обычно включает имя файловой системы и данные, необходимые для поиска критически важных файлов метаданных тома. Например, NTFS распознает том, только если поля типа и имени определяют именно NTFS, а файлы метаданных, описываемые загрузочной записью, находятся в согласованном состоянии.
Если драйвер файловой системы подтверждает распознавание, диспетчер ввода-вывода заполняет VPB и передает запрос на открытие с оставшейся частью пути (т. е. \Temp\Test.txt) драйверу файловой системы. Последний выполняет запрос, интерпретируя данные в соответствии с форматом своей файловой системы. После того как поля VPB объекта «устройство» тома заполнены нужной информацией, диспетчер ввода-вывода передает все последующие запросы, адресованные данному тому, драйверу смонтированной файловой системы. Если ни один драйвер файловой системы не объявляет этот том своим, владельцем становится Raw — встроенный в Ntoskrnl.exe драйвер файловой системы, который сообщает о неудаче в ответ на любые попытки открыть файл в данном разделе. Рис. 10–15 иллюстрирует упрощенную схему потока ввода-вывода, направляемого на смонтированный том (здесь не показано взаимодействие драйвера файловой системы с диспетчерами кэша и памяти).
Вместо того чтобы загружать все драйверы файловых систем независимо от наличия соответствующих томов, Windows пытается свести к минимуму нагрузку на память, используя для предварительного распознавания файловой системы суррогатный драйвер File System Recognizer (Windows \System32\ Drivers\Fs_rec.sys). Этот драйвер знает о формате каждой файловой системы, поддерживаемой Windows, ровно столько, чтобы суметь проанализировать загрузочную запись и определить, можно ли ее сопоставить с какой-нибудь файловой системой Windows. При загрузке системы File System Recognizer регистрируется как драйвер файловой системы, а при вызове диспетчером ввода-вывода в процессе монтирования файловой системы для нового тома он загружает драйвер соответствующей файловой системы, если такой драйвер еще не загружен. После этого File System Recognizer перенаправляет IRP монтирования драйверу и позволяет ему захватить том во владение.
Кроме загрузочного тома, чей драйвер монтируется при инициализации ядра, драйверы файловых систем монтируют большинство томов в момент запуска Chkdsk для проверки целостности файловой системы на этапе загрузки системы. Загрузочная версия Chkdsk является встроенным приложением (в отличие от Windows-приложений) и называется Autochk.exe (\Windows \System32\Autochk.exe). Диспетчер сеансов (\Windows\System32 \Smss.exe) запускает ее, поскольку она указана в параметре HKLM\SYSTEM\Current-ControlSet\Control\Session Manager\BootExecute. Chkdsk перебирает все назначенные буквы диска, чтобы выяснить, требует ли соответствующий том проверки целостности.
