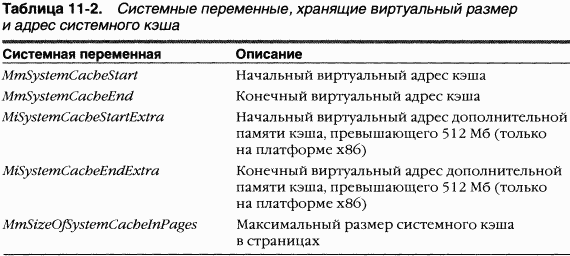

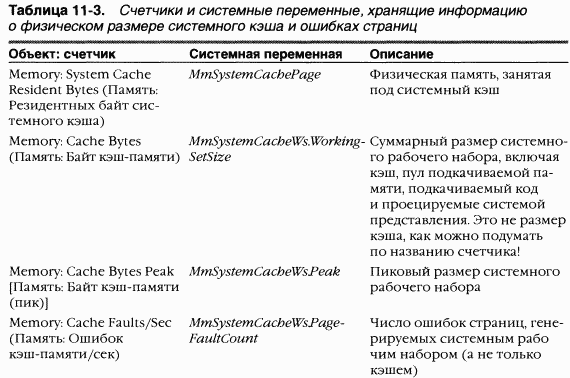

Выяснить физический размер системного кэша, сравнить его с суммарным физическим размером системного рабочего набора, а также получить информацию об ошибках страниц для системного рабочего набора позволяют счетчики производительности или системные переменные, перечисленные в таблице 11-3.
ЭКСПЕРИМЕНТ: просмотр рабочего набора кэша

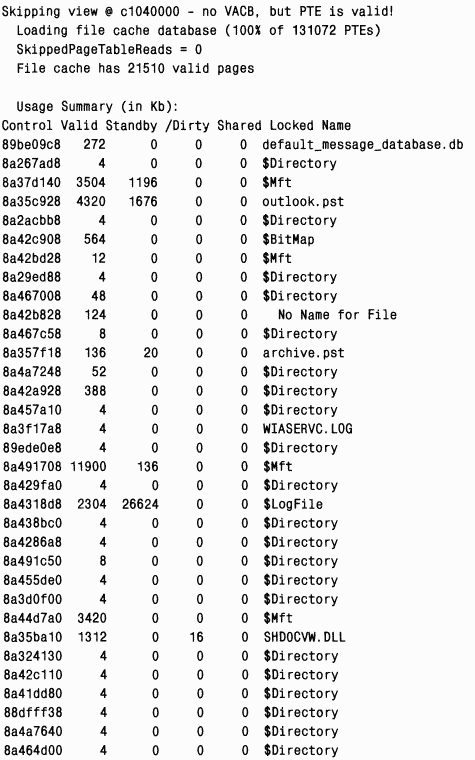

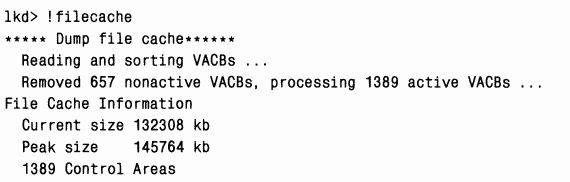

Как показано на листинге ниже, команда !filecacbe отладчика ядра выводит дамп информации о физической памяти, используемой кэшем, текущем и пиковом размерах рабочего набора, количестве действительных страниц, сопоставленных с представлениями, и, где это возможно, имена файлов, проецируемых на представления. (Драйверы файловых систем кэшируют метаданные с помощью
Хотя системный рабочий набор включает объем физической памяти, проецируемой на представления в виртуальном адресном пространстве кэша, он не обязательно отражает общий объем файловых данных, кэшируемых в физической памяти. Между этими двумя значениями нередко бывают расхождения, потому что часть файловых данных может находиться в принадлежащем диспетчеру памяти списке простаивающих или модифицированных страниц.
Вспомните из главы 7, что при усечении рабочего набора или замене страниц диспетчер памяти может переместить измененные страницы из рабочего набора в список простаивающих или модифицированных страниц — в зависимости от того, куда должны быть записаны данные, содержащиеся на такой странице, перед ее повторным использованием — в страничный файл или в какой-то другой. Если бы у диспетчера памяти не было таких списков, то всякий раз, когда какой-нибудь процесс обращался бы к данным, ранее удаленным из его рабочего набора, диспетчеру памяти приходилось бы считывать их с диска. A так диспетчер памяти может просто вернуть нужную страницу в рабочий набор процесса (если она, конечно, присутствует в одном из этих списков). To есть списки служат кэшами данных из страничного файла, исполняемых образов или файлов данных. Значит, общий объем файловых данных, кэшируемых в системе, складывается не только из размера системного рабочего набора, но и из размеров списков простаивающих и модифицированных страниц.
Вот пример, иллюстрирующий, как диспетчер кэша способен привести к кэшированию в физической памяти гораздо большего объема файловых данных, чем может содержаться в системном рабочем наборе. Рассмотрим систему, выступающую в роли выделенного файл-сервера. B этой системе имеется 8 Гб физической памяти, и виртуальный размер кэша составляет 960 Мб (максимальный размер в х86-системах). Таким образом, предельный размер файловых данных, которые можно напрямую спроецировать в виртуальную память кэша, составляет 960 Мб. Клиентское приложение обращается к файловым данным на сервере через сеть. Драйвер файл-сервера (\Windows\System32\Drivers\Srv.sys) (см. главу 12) использует интерфейсы диспетчера кэша для чтения и записи файловых данных в интересах клиента. Если клиенты считывают несколько тысяч файлов, каждый размером по 1 Мб, диспетчеру кэша придется повторно использовать представления при проецировании 961-го файла. При последующих операциях чтения он будет отменять проецирование представлений для старых файлов и заново проецировать их для новых. Когда диспетчер кэша отменяет проецирование какого-либо представления, диспетчер памяти не отбрасывает файловые данные в рабочем наборе кэша, соответствующие этому представлению, а перемещает их в список простаивающих страниц. B отсутствие запросов на выделение физической памяти под любые другие задачи список простаивающих страниц может занимать почти всю физическую память за вычетом системного рабочего набора. Иначе говоря, практически все 8 Гб физической памяти сервера будут задействованы для кэширования файловых данных, как показано на рис. 11-6.

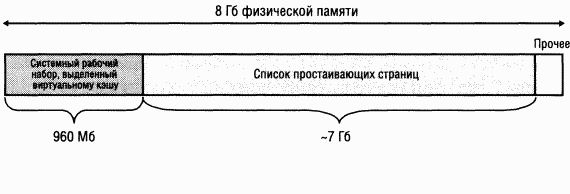

Рис. 11 -6. Пример использования почти всей физической памяти под файловый кэш
Поскольку общий объем кэшируемых файловых данных складывается из размеров системного рабочего набора, списка модифицированных страниц и списка простаивающих страниц, а эти размеры контролируются диспетчером памяти, в каком-то смысле его можно назвать истинным диспетчером кэша. Подсистема диспетчера кэша просто предоставляет удобные интерфейсы для доступа к файловым данным через диспетчер памяти и определяет политики опережающего чтения (read-ahead) и отложенной записи (write-behind), которые влияют на то, какие данные диспетчер памяти будет удерживать в физической памяти.
Для более точного отображения полного объема файловых данных, кэшируемых в системе, диспетчер задач и Process Explorer предоставляют
параметр System Cache (Системный кэш), отражающий суммарный размер системного рабочего набора и списков простаивающих и модифицированных страниц. Пример для Process Explorer представлен на рис. 11-7.Для отслеживания кэшируемых файлов диспетчер кэша использует следующие структуры данных.
• Каждый 256-килобайтный слот системного кэша описывается VACB.
• У каждого отдельно открытого кэшируемого файла есть закрытая карта кэша с информацией, применяемой для контроля опережающего чтения.
• Каждый кэшируемый файл имеет общую структуру карты кэша, которая указывает на слоты системного кэша, содержащие проецируемые представления файла.
Эти структуры и их взаимосвязи описываются в следующих разделах.
Диспетчер кэша отслеживает состояние спроецированных на системный кэш представлений с помощью массива структур данных, называемых блоками управления виртуальными адресами (virtual address control blocks, VACB). При инициализации системы диспетчер кэша выделяет часть пула неподкачиваемой памяти под VACB, необходимые для описания системного кэша. Адрес массива VACB запоминается в переменной CcVacbs. Каждый VACB описывает одно 256-килобайтное представление в системном кэше (рис. 11-8). Структура VACB показана на рис. 11-9.
Как видно на рис. 11-9, в первом поле VACB содержится виртуальный адрес данных системного кэша. Второе поле является указателем на общую (совместно используемую) структуру карты кэша, которая идентифицирует кэшируемый файл. Третье поле определяет смещение начала представления (внутри файла). Наконец, VACB содержит счетчик ссылок на представление, т. е. число активных операций чтения или записи над данным представлением. При выполнении операции ввода-вывода над файлом счетчик ссылок VACB увеличивается на 1, а по окончании такой операции уменьшается на 1. Когда счетчик ссылок не равен 0, VACB считается активным. B случае обращения к метаданным файловой системы счетчик активных операций отражает число драйверов файловых систем, которые владеют заблокированными в памяти страницами данного представления.
Каждому открытому описателю файла соответствует объект «файл» (см. главу 9). Если файл кэшируется, его объект «файл» указывает на структуру закрытой карты кэша (private cache map), которая содержитдва адреса, по которым в последний раз происходило чтение данных. Кроме того, все закрытые карты кэша для открытых экземпляров файла связаны друг с другом.
У каждого кэшируемого файла (в противоположность объекту «файл») есть структура общей карты кэша (shared cache map), которая описывает состояние кэшируемого файла, в том числе его размер и (из соображений безопасности) длину его действительных данных. (O назначении поля длины действительных данных файла см. раздел «Кэширование с обратной записью и отложенная запись» далее в этой главе). Общая карта кэша также указывает на объект-раздел (поддерживаемый диспетчером памяти и описывающий проекцию файла на виртуальную память), список закрытых карт памяти, сопоставленных с этим файлом, и все VACB, описывающие представления файлов, проецируемые в данный момент на системный кэш. Взаимосвязи между этими структурами данных показаны на рис. 11–10.
При запросе на чтение данных из какого-либо файла диспетчер кэша должен ответить на два вопроса.
1. Находится ли файл в кэше?
2. Если да, то какие VACB (если таковые есть) ссылаются на запрошенный адрес?
Иначе говоря, диспетчер кэша должен выяснить, проецируется ли представление файла (с нужным смещением) на системный кэш. Если ни один VACB не содержит нужное смещение в файле, запрошенные данные в настоящий момент не проецируются на системный кэш.
Для учета представлений данного файла, проецируемых на системный кэш, диспетчер кэша поддерживает массив указателей на VACB — массив индексов VACB (VACB index array). Первый элемент массива индексов VACB ссылается на первые 256 Кб файла, второй — на следующие 256 Кб и т. д.
