3ds Max 2012

2. Выберите инструмент Select and Link (Выделить и связать) на панели инстру-ментов и соедините точку - цель съемочной камеры и чайник, а также точку - цель источника света и чайник. Таким образом, вы сделали чайник родительским объектом по отношению к точкам - целям.

3. В окне проекций Perspective (Перспектива) включите обзор камерой (клавиша <C>), затем перейдите в окно проекций Top (Вид сверху) и переместите чайник в сторону при помощи манипулятора движения. При этом направленность съемочной камеры и источника света на чайник сохраняется, а в окне съемочной камеры хорошо заметно, что где бы ни был чайник, он остается в центре внима-ния и так же освещенным. Таким образом, вы создали "следящую" съемочную камеру и источник света.

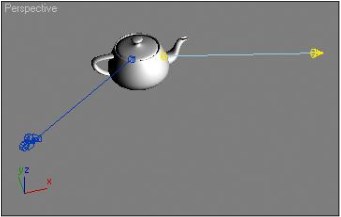

Рис. 7.43. Исходная сцена

4. Снова выберите инструмент Select and Link (Выделить и связать) и в окне про-екций Top (Вид сверху) присоедините прожектор источника света к съемочной камере.

5. Теперь, меняя ракурс обзора съемочной камеры в окне проекций Top (Вид свер-ху), вы одновременно меняете и угол освещения за счет присоединения источ-ника света к съемочной камере. Переместите съемочную камеру в пространстве. Источник света будет следовать за ней.

Таким образом, вы создали иерархические связи между объектом, съемочной каме-рой и источником освещения, что позволило более удобным образом работать с ра-курсами и освещением подвижных объектов. Подводим итог

В данной главе вы изучили общие правила работы со стандартными источниками света и съемочными камерами. Особо отмечу, что стандартные источники редко позволяют добиться эффекта реалистичности. Для этого в основном служат источ-ники света специализированных визуализаторов, о которых мы будем говорить позднее.

А пока вы изучили следующие основные моменты: ? стандартные источники света — совокупность источников, которые отличаются

друг от друга в основном лишь формой лучей света. Среди них: Omni (Точечный) — представляет собой точку в пространстве, во все сторо-

ны от которой испускается свет. Является прототипом обыкновенной лам-почки;

Target Spot (Направленный точечный) — направленный прожектор с конусо-образной формой лучей;

Target Direct (Направленный прямой) — направленный прожектор с цилиндри-ческой формой лучей;

? работа со стандартными тенями — совокупность действий, необходимых для создания теней, отбрасываемых объектами, а также настройки их основных па-раметров;

? исключение объектов из списка освещаемых — специальная опция, позволяю-щая отключить влияние конкретного источника света на конкретные объекты сцены. При использовании данной опции источник может освещать один объ-ект, но при этом не освещать другой, который расположен в непосредственной близи от первого;

? работа с массивом источников — это изучение отдельного средства, Light Lister (Список источников), которое позволяет построить специальную таблицу ис-точников и основных их свойств. Работая с данной таблицей, вы работаете од-новременно со всеми стандартными источниками света сцены;

? съемочные камеры — специальные средства, которые позволяют задавать, "за-поминать" ракурсы обзора сцены, а также использовать некоторые отдельные эффекты;

? Depth of Field (Глубина резкости) — эффект, применяемый при использовании съемочных камер. Данный эффект позволяет сфокусировать внимание зрителя на отдельном объекте визуализированной сцены, а остальные объекты слегка размыть, отводя их как бы на задний план;

? Clipping (Отсечение) — очередной эффект съемочных камер, который позволя-ет отсекать видимость объектов, расположенных ближе или, наоборот, дальше заданного расстояния от съемочной камеры. Это бывает удобно во многих слу-чаях . Например, при настройке ракурса на модель небольшого помещения быва-ет удобно вывести съемочную камеру за пределы комнаты, а видимость внеш-них стен отсечь;

? "слежение" съемочной камерой и позицией света — специальная совокупность действий, позволяющая поставить ракурс обзора съемочной камеры и направле-ние освещения источника света в зависимость от позиции осматриваемого и освещаемого объекта. При выполнении данных действий, куда бы вы ни помес-тили основной объект, он всегда будет оставаться в центре внимания, а также будет полноценно освещенным, что нередко бывает полезно при дальнейшей анимации подобных объектов.

Г Л А В А 8

Визуализация

Последний этап работы над любой сценой — визуализация. В рамках данного этапа необходимо создать и настроить все источники света, добавить эффект атмосферы, подобрать необходимый ракурс и создать готовое изображение. До сих пор вы вы-полняли лишь так называемую быструю визуализацию (Render Production), кото-рую можно было запустить одноименной кнопкой или сочетанием клавиш <Shift>+<Q>.

В этой главе мы рассмотрим все необходимые приемы и способы по созданию реа-листичных изображений на основе имеющихся сцен: порядок работы с источника-ми света, съемочными камерами, отдельными визуализаторами и их настройками. О визуализаторах

Термином "визуализация" принято обозначать и самостоятельный этап работы над сценой (хотя его еще называют "подготовкой к визуализации"), и процедуру созда-ния готового изображения на основе имеющейся сцены. Создание готового изображения выполняется с использованием визуализатора . Визуализатор представляет собой самостоятельную программу, встроенную в 3ds Max, которая содержит алгоритмы и правила создания готовых изображений. Общий вид сцены, способ и порядок распределения света, внешний вид материалов на объектах — все это зависит от конкретного визуализатора. Существует множество разнообразных визуализаторов. Каждый из них является универсальным, но по сложившейся практике определенные визуализаторы ис-пользуются при создании конкретных видов продукта. Так, при создании мульти - пликационных фильмов чаще всего используется визуализатор RenderMan (про-фессиональный визуализатор, разработанный студией Pixar), а при визуализации архитектуры или интерьеров — визуализаторы mental ray и V-Ray . Каждый из этих визуализаторов обладает набором средств и возможностей, позволяющих наиболее полноценно выполнять определенную работу. Визуализаторы диктуют свои требования при создании и редактировании текстур, настройке освещения сцены, создании теней и атмосферы. Все названные элементы являются базовыми при создании эффекта реалистичности сцены. Грамотное ис-пользование средств конкретного визуализатора позволяет создавать изображения, которые практически неотличимы от обыкновенной фотографии. В данной книге мы работаем с двумя визуализаторами: ? Scanline;

? mental ray.

Сейчас я кратко опишу особенности и свойства этих визуализаторов. Далее мы подробнее познакомимся с работой каждого из них.

П РИМЕЧАНИЕ

На английском термин "визуализация" звучит как "render". Калька этого слова — рен-дер — широко употребляется для обозначения этапа визуализации. Процедура ви-зуализации иногда называется рендерингом, а визуализаторы нередко называют рен-дерерами (как вариант — системами рендеринга ). Например: рендерер Scanline, рендерер V - Ray, длительный рендеринг, быстрый рендеринг и т. д.

Визуализатор Scanline

Scanline — стандартный визуализатор 3ds Max. По своим характеристикам, инст-рументарию и возможностям он достаточно слаб. Выполнить сколько - нибудь реа-листичную картинку в нем сложно. В то же время он позволяет быстрее всего осу-ществить процедуру визуализации, получить готовое изображение. Во время предыдущей работы мы не раз выполняли процедуру быстрой визуализа-ции нажатием кнопки Render Production (Визуализировать) или сочетанием кла-виш <Shift>+<Q>. Каждый раз мы получали простенькое изображение текущей сцены, причем создавалось оно буквально мгновенно. При запуске визуализации, без каких - либо предварительных настроек, действует как раз визуализатор Scanline . Данный визуализатор использует текстуры стан-дартного типа, стандартные источники света и съемочные камеры. Какие - либо на-стройки атмосферы сцены у него практически отсутствуют. Поэтому изображение создается быстро, но качество его гораздо ниже, чем у других визуализаторов.
