Питание — при помощи рассыпающейся металлической звеньевой ленты, уложенной в патронный ящик. Каждый ящик ёмкостью 1000 патронов размещён вдоль по размаху от "своего" пулемёта до конца консоли. Стрелянные гильзы и звенья выбрасываются в полёте через гильзо- и звеньеотводы в нижней части крыльев, закрытые подпружиненными лючками, открывавшимися автоматически в момент перезарядки. Перезаряжание крыльевых пулемётов ручное, при помощи тросовой проводки, и требовало от пилота значительных физических усилий. Управление огнём электрическое (соленоиды).
При стрельбе лётчик набирал специальным переключателем на левой панели приборной доски вид оружия или комбиницию (пушка, носовые пулемёты и пушка, носовые и крыльевые пулемёты, всё оружие) и нажимал гашетку на ручке управления.
"Аэрокобра"I могла нести на подфюзеляжном держателе
Для стрельбы по воздушным и наземным целям и бомбометания с горизонтального полёта использовался оптический коллиматорный прицел типа ST- 1А. На последних сериях BX,BW встречался и более современный прицел N-3A. Результаты стрельбы могли быть зафиксированы фотокамерой типа N-2, установленной в кабине справа от лобового бронестекла.
Бронирование самолёта было весьма обильным и состояло из пяти частей (см. рис.): пятисекционная бронеплита редуктора толщиной 16 мм; передняя бронезащита кабины, состоящая из вертикальной 16мм, наклонной (15°) 6.35-мм бронеплит и лобового 38-мм бронестекла; задняя бронезащита кабины (5мм бронеспинка из двух половин и 63.5-мм заднее бронестекло, вставленное в "рамочку" из двух 6.35мм бронеплит-окантовок); 6.35-мм бронеплиты, прикрывающей сзади маслорадиатор и двигатель; 5 16-мм плит боковой бронезащиты кислородных баллонов высокого давления (выпущенные с одним баллоном самолёты — 3 плиты). Все 16-мм плиты — из гомогенной брони, остальные — поверхностноупрочнённые (цементированные). Общий вес металлической брони около 100 кг, прозрачной — 16 кг. Для лётчика была обеспечена практически двойная защита и с передней, и с задней полусфер.
Разнообразное дополнительное оборудование обеспечивало комфорт и удобство работы пилота.

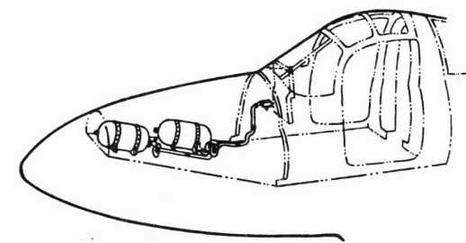

Кислородная система высокого давления (130 ат) состояла из одноредукторного кислородного прибора, двух баллонов типа С-1 ёмкостью 6.5 л каждый, трубопровода (см. рис.). Баллоны высокого давления содержали большой запас кислорода, но требовали усиленной бронезащиты т.к. мгновенный выброс газа даже при единственной пулевой пробоине мог разрушить весь самолёт. Располагались баллоны в носовом отсеке фюзеляжа, правый — перед патронным ящиком, осевой — между пулемётами впереди. Ряд самолётов был выпущен только с одним, правым, кислородным баллоном.
Температура в кабине пилота могла регулироваться потоком воздуха от специального бензинового обогревателя, установленного в отсеке вооружения.
Вентилляция кабины осуществлялась через специальный заборник на противокапотажной раме (за дверцей) либо опусканием стёкол дверей.
Для предохранения стекла от обмерзания в передней части фонаря монтировалась трубка с отверстиями для обрызгивания остекления антиобледенительной смесью.
Освещение кабины состояло из четырёх ламп подсвета приборной доски и лампы подсвета прицела.

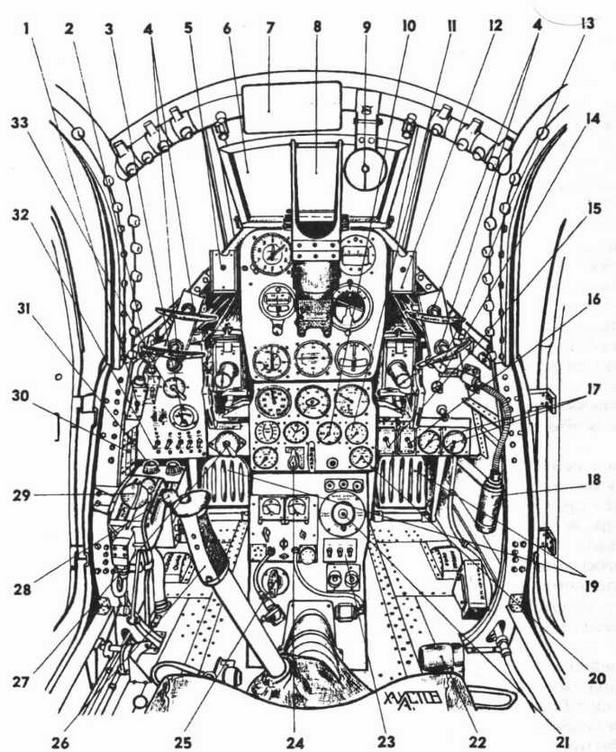

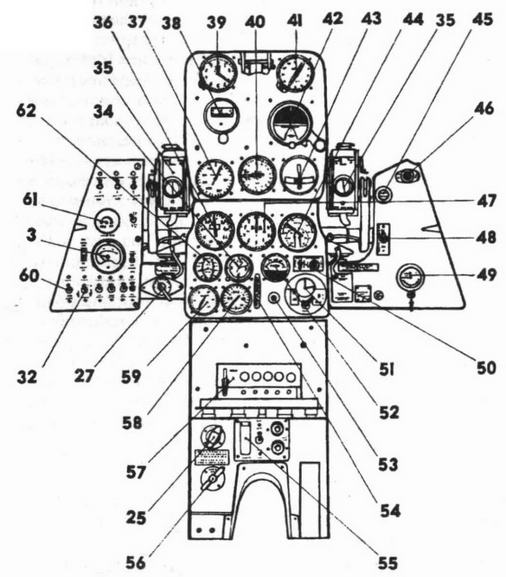

Кабина самолёта мАэрокобра"1 (вверху) и приборная доска самолётов P-39D-1 и D-2 (справа). Аналогичные приборы указываются один раз.
1 — переключатель управления щитками, 2 — переключатель управления шасси, 3 — амперметр, 4 — рукоятки перезарядки крыльевых пулемётов, 5 — планшет для карточки коррекции высотомера, 6 — бронестекло, 7 — зеркало заднего обзора (только на Р-400), 8 — прицел ST-1A, 9 — кольцевая рамка прицела (только на Р-400), 10 — манометр масла редуктора винта Ашкрофт 6711-91, 11 — термометр охлаждающей жидкости Ашкрофт 6642-56, 12 — планшет для карточки коррекции компаса, 13 — выключатель кодовых огней, 14 — шприц антиобледенителя, 15 — переключатель трубки Пито, 16 — переключатель питания указателя поворота, 17 — приборы кислородной системы, 18 — лампа подсветки приборов, 19 — педали управления рулем поворота и тормоза на земле, 20 — манометр бензина Ашкрофт 6750-84, 21 — панель радиооборудования, 22 — рукоятка ручной уборки шасси, 23 — выключатели радиостанции, 24 — рукоятка перезарядки пушки, 25 — помпа подкачки топлива, 26 — ручка управления, 27 — выключатель магнето и аккумулятора, 28 — ручка управления двигателем, 29 — ручка положения щитков и колёс шасси, 31 — реостат строевых огней, 32 — переключатель управления воздушным винтом, 33 — избирательный переключатель оружия, 34 — часы Кольсман 505К-01, 35 — затыльник 12.7-мм пулемёта, 36 — мановакуумметр Ашкрофт 6742-90, 37 — указатель скорости Кольсман 640К-01, 38 — гирополукомпас Сперри 643715, 39 — высотомер Кольсман 642К-05, 40 — вариометр Кольсман 643К- 04, 41 — компас, 42 — авиагоризонт Сперри 643710, 43 — указатель поворота Пионер А-5, 44 — двухстрелочный индикатор (температура и давление масла), 45 — кнопка впрыска гликоля, 46 — выключатель освещения кабины, 47 — тахометр Вестон-70, 48 — выключатель обогрева, 49 — регулятор подачи кислорода, 50 — переключатель и лампочка аварийного остатка топлива, 51 — радиочасы, 53 — сигнальная лампочка шасси, 54 — рукоятка стояночного тормоза, 55 — приёмник, 56 — сброс подвесного бака (или бомбы), 57 — панель управления радиооборудованием, 58 — манометр редукторного масла, 59 — вакуумметр Ашкрофт 6702-66, 60 — выключатель обогрева кабины, 61 — реостат прицела, 62 — манометр бензина ЕА-108
В кабине имелось также санитарное оборудование, которое могло быть заменено флягой для воды. Водяной бачок также мог устанавливаться вместо переднего (осевого) кислородного баллона. Рядом, под верхним капотом носового отсека, крепился пакет для бортового пайка. При вынужденной посадке в безлюдной местности это могло помочь лётчику выжить, как и аптечка, размещённая слева в хвостовой части, возле радиооборудования. А если пилот пытался чинить самолёт, к его услугам были две сумки с инструментами: для планера — в передней части носового отсека, для мотора — под зализом правого крыла, у задней кромки, и рукоятка ручного запуска под правым зализом.
В заключение описания конструкции и оборудования самолёта "Аэрокобра "1 несколько слов о средствах сигнализации.
Аэронавигационные огни (АНО) были установлены попарно (сверху и снизу) на каждой законцовке крыла: зелёные на правой, красные на левой. Задние белые АНО располагались на обоих сторонах киля.
При ночных полётах в строю для визуальной связи между самолётами или с землёй имелись строевые и кодовые огни. Строевые огни (синего цвета) устанавливались только на "Аэрокобре"I (Р-400), поэтому эту модель можно однозначно идентифицировать по тёмным кружкам на обоих бортах фюзеляжа на противокапотажной раме, на уровне нижнего среза дверец.
Кодовые огни — белые (иногда янтарные), нижний — под правой консолью, верхний — на верху хвостовой части фюзеляжа (либо над правой консолью). Управлялись коммутатором, состоящим из двух переключателей, и телеграфного ключа, и могли передавать световую "морзянку".
В состав светосигнального оборудования входили также осветительная парашютная ракета, установленная в кассете внизу на левой стенке фюзеляжа за мотором, и опознавательная ракета в пусковой трубе, размещённая справа внизу в отсеке вооружения.
Вооружение и оборудование самолётов P-39D-1 и D-2:1 — 20-мм пушка, 2 — кислородные баллоны, 3 — удлинительные трубы пулемётов, 4 — маслобак редуктора, 5 — футляр документации, 6 — барабан пушки, 7 — 12.7-мм пулемёты, 8 — карман для карт, 9 — инструменты для мотора, 10 —бак охлаждающей жидкости, 11 — основной маслобак, 12 — аптечка, 13 — связная радиостанция, 14 — гликолевый бачок, 15 — инструменты для планера, 16 — аккумулятор
P-39D-2 (Белл Модель 14А) имел следующие отличия от самолёта "Аэрокобра "1 (Р-400, Белл Модель 14).
По планеру: на каждом элероне установлено по два триммера. Первый из них является триммером- флетнером, второй — только флетнером. Отсутствуют трубка Вентури в правом крыле и резервная трубка статического давления в левом крыле.
По кабине: изменена компоновка приборных досок и оборудования, отсутствует управляемая система вентилляции.
По винтомоторной установке: установлен мотор Аллисон V-1710-63 (Е-6). От V-1710-35 (Е-4) отличался степенью редукции (0.5 вместо 0.556) и возможностью краткосрочно (до 5 минут) развивать взлётную мощность 1325 л.с. По остальным характеристикам аналогичен предыдущему.
