Античные государства Северного Причерноморья

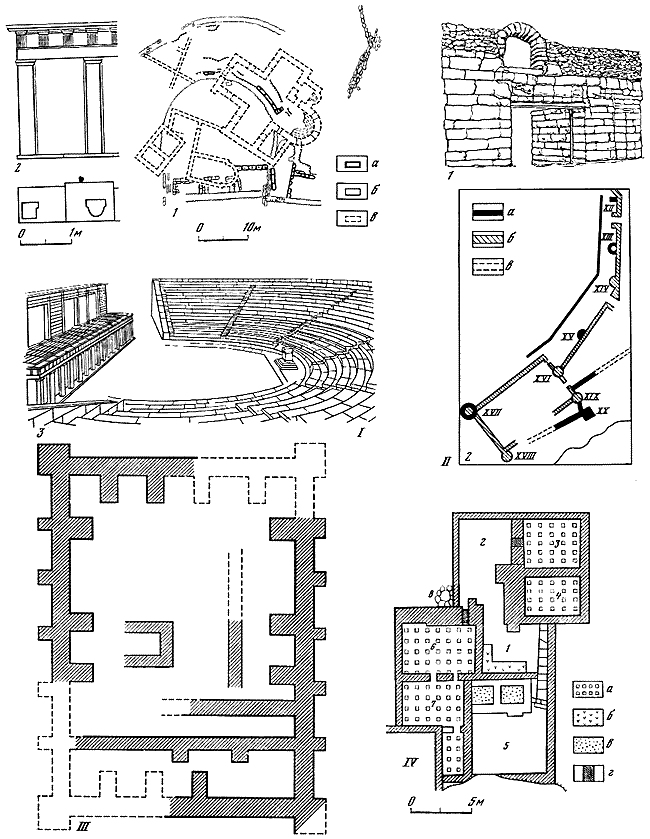

Таблица XVIII. Херсонес. Общественные постройки. Составитель С.А. Беляев.

I — античный театр: 1 — план раскопа: а — строительные остатки III–II вв. до н. э.; б — перестройки первых веков нашей эры; в — средневековая застройка театрального участка; 2 — часть основания проскения III–II вв. до н. э. со следами опор; вверху — часть фасада проскения у левого парода (реконструкция О.И. Домбровского); 3 — театр III–II вв. до н. э. (реконструкция Т.Л. Жаворонковой).

II — оборонительные сооружения Херсонеса: 1 — оборонительная стена; 2 — план участка укреплений в юго-восточной части города (а — стены римского времени, б — стены конца IV в. до н. э., в — реконструированное направление стен, XII–XX — номера башен).

III — здание I–III вв. н. э. в XVI квартале.

IV — термы в цитадели: а — гипокауст; б — каменные скамьи; в — ванны; г — печи; 1 — вестибюль; 2 — топочное помещение; 3, 4, 6, 7 — кальдарий; 5 — фригидарий; 8 — колодезь.

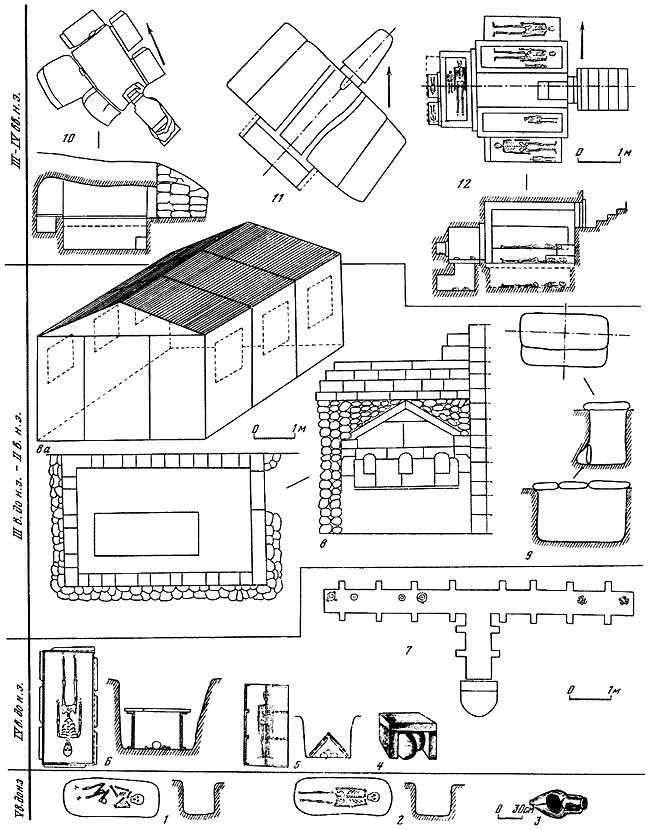

Таблица XIX. Типы погребальных сооружений и способы захоронения. Составитель С.А. Беляев.

1, 2 — грунтовые могилы; 3 — захоронении в амфоре на Северном берегу; 4 — погребение в урне; 5, 6 — могила с черепицей и каменной обкладкой; 7 — план склепа 1012; 8 — пристенный склеп 1013, план, разрезы, внутренние стены с нишами; 8а — аксонометрия склепа 1014; 9 — план и разрезы подбойной могилы; 10, 11, 12 — склепы позднеримского времени (планы и разрезы).

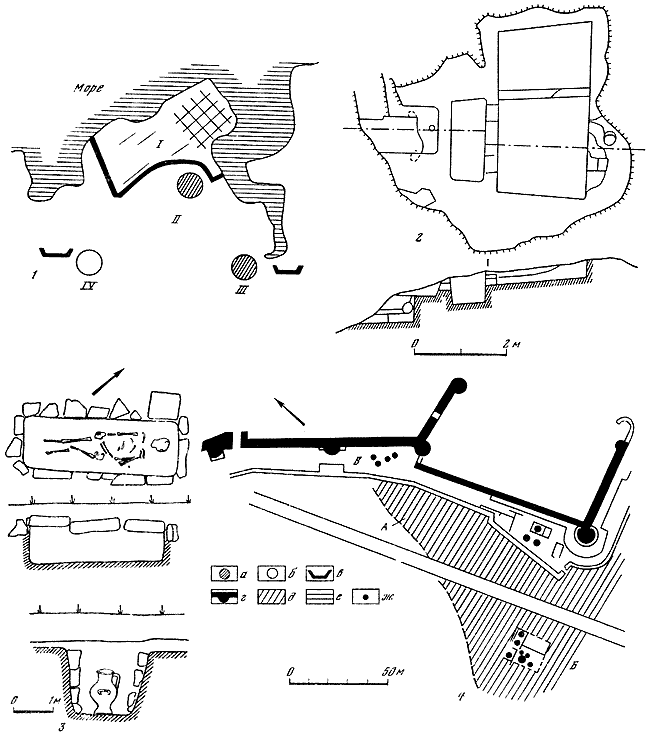

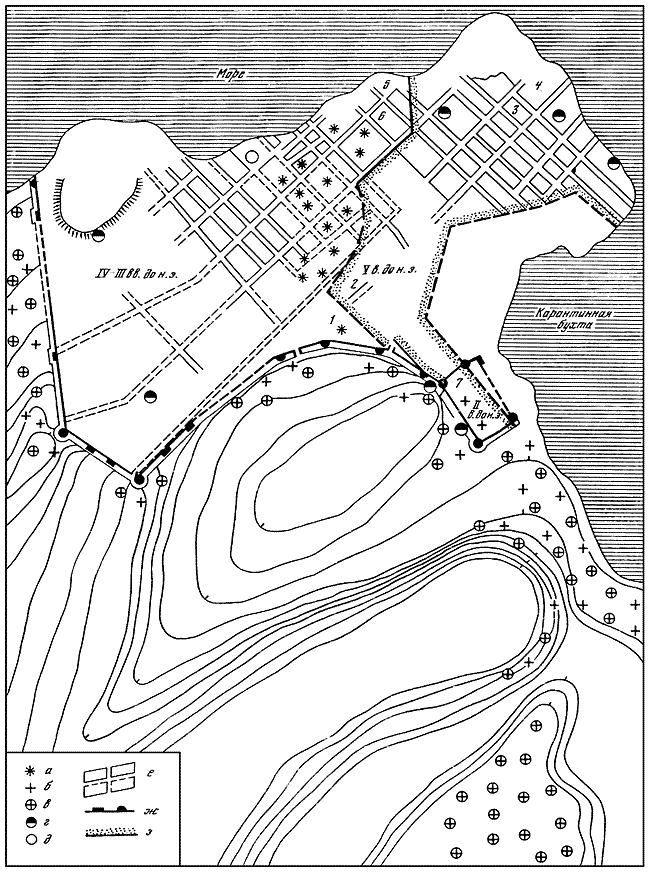

Таблица XX. Производственные поселения и их некрополи в окрестностях Херсонеса. Составитель А.Н. Щеглов.

1 — план расположения поселений и некрополей: I — Херсонес; II — поселок гончаров; III — поселок виноделов, IV — поселок каменщиков; 2 — винодельня, вырубленная в скале у верховья Карантинной бухты; 3 — типы погребений в некрополе у Песочной бухты; 4 — район гончарных мастерских: а — поселение; б — предполагаемое поселение; в — некрополь; г — крепостные стены; д — предполагаемый район производственного поселения; е — протейхизма; ж — керамические печи.

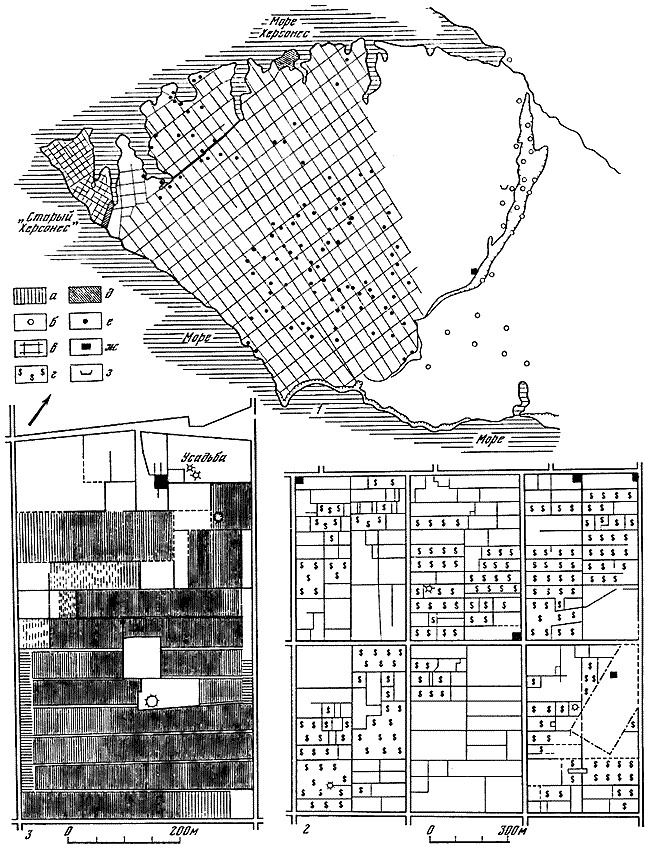

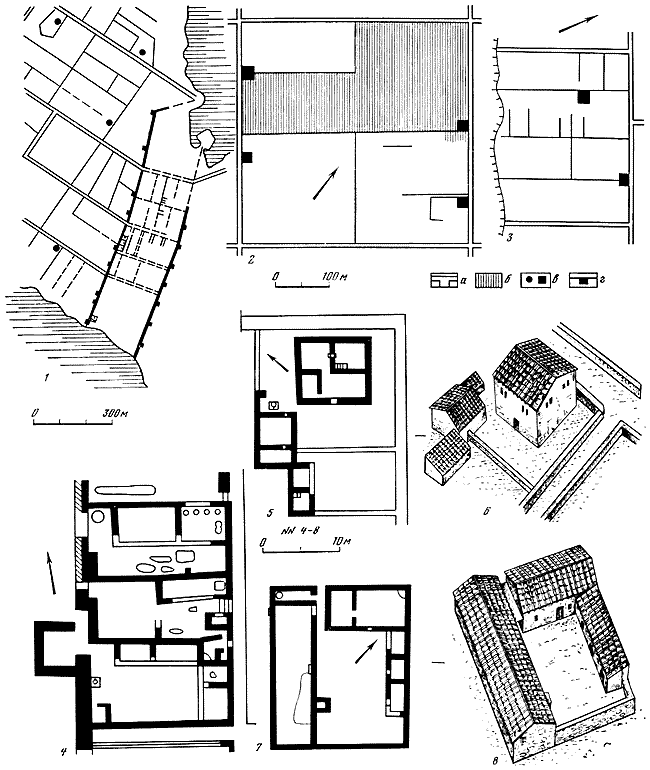

Таблица XXI. «Старый» Херсонес и его округа. Составитель А.Н. Щеглов.

1 — план «старого» Херсонеса с частью прилегающих размежеванных территорий; 2, 3 — земельные наделы; 4 — часть квартала «старого» Херсонеса (по Н.М. Печенкину); 5–8 — сельские усадьбы (по Н.М. Печенкину, реконструкция А.Н. Щеглова): а — дороги между наделами; б — плантажные стены; в — усадьбы; г — крепостные стены с башнями.

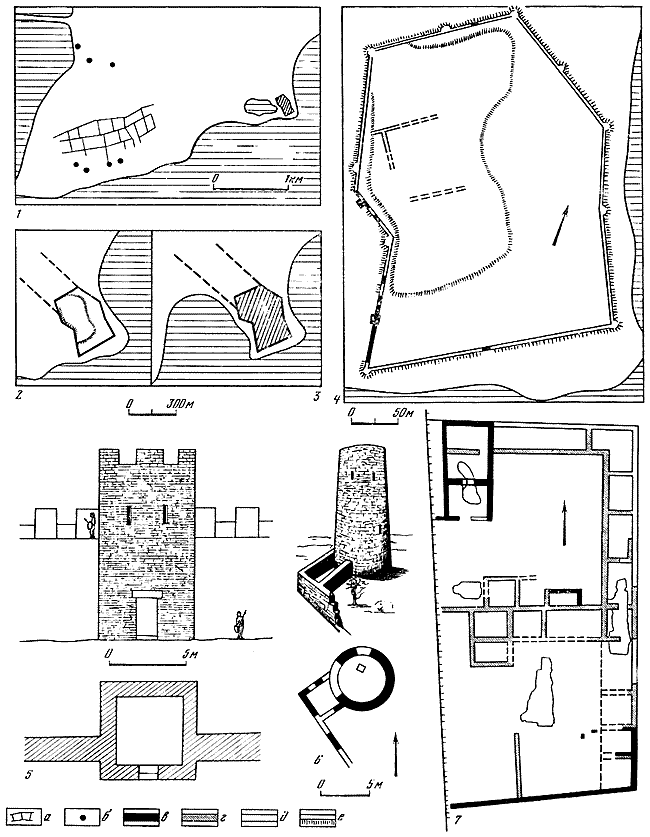

Таблица XXII. Керкинитида и ее округа. Составитель А.Н. Щеглов.

1 — Керкинитида и ее округа; 2 — современное местоположение городища; 3 — реконструкция древней береговой линии у Керкинитиды; 4 — план городища Керкинитиды; 5 — башня крепостной стены города (раскопки Л.А. Моисеева, реконструкция А.Н. Щеглова); 6 — жилая башня в окрестностях Керкинитиды (раскопки П.И. Филонычева и М.А. Наливкиной, реконструкция А.Н. Щеглова); 7 — усадьба № 2 у Мойнакского озера (раскопки Л.А. Моисеева).

а — наделы; б — усадьбы; в — стены I строительного периода; г — стены II строительного периода; д — реконструируемые стены; с — нераскрытые участки стен.

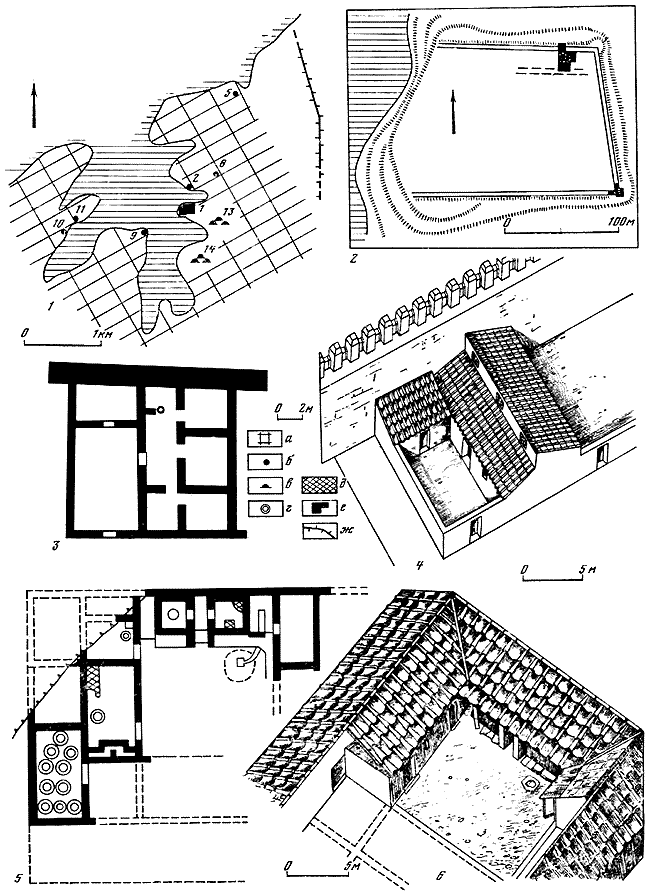

Таблица XXIII. Прекрасная гавань (Калос-Лимен) и ее округа. Составитель А.Н. Щеглов.

1 — земледельческая округа — следы размежевания; 2 — план городища; 3, 4 — план и реконструкции жилого дома Прекрасной гавани (раскопки М.А. Наливкиной, реконструкция А.И. Щеглова); 5–6 — сельская усадьба у бухты Ветреной.

а — земельные наделы; б — сельские усадьбы; в — курганы; г — пифосы; д — очаги; е — каменные кладки; ж — вал.

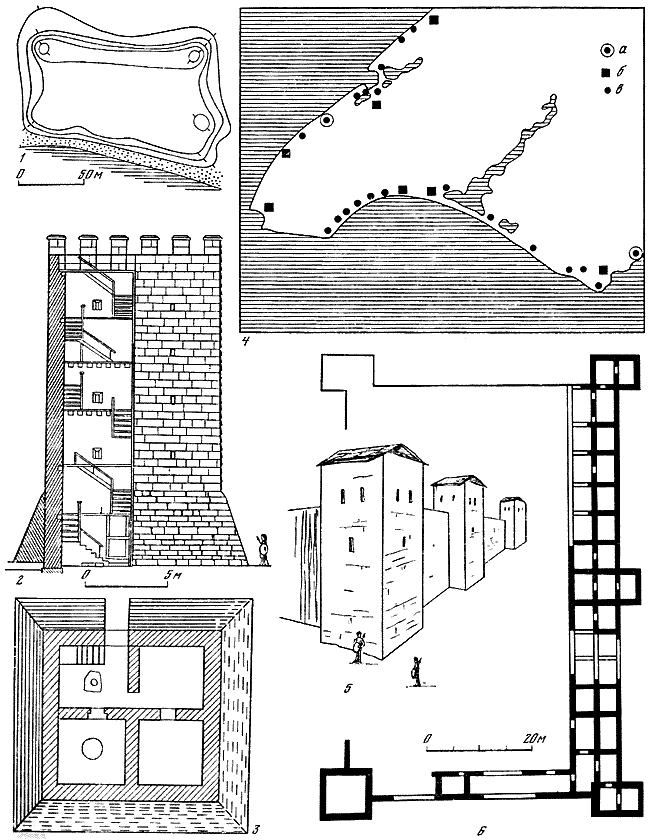

Таблица XXIV. Укрепленные поселения в Северо-Западном Крыму. Составитель А.Н. Щеглов.

1 — Караджинское городище; 2–3 — башня укрепленной усадьбы «Беляус» (раскопки О.Д. Дашевской, реконструкция А.Н. Щеглова); 4 — схема расположения поселений (а — города, б — крупные укрепления, в — изолированные укрепленные и неукрепленные усадьбы); 5, 6 — укрепления на городище «Чайка» (раскопки А.Н. Карасева, реконструкция А.Н. Щеглова).

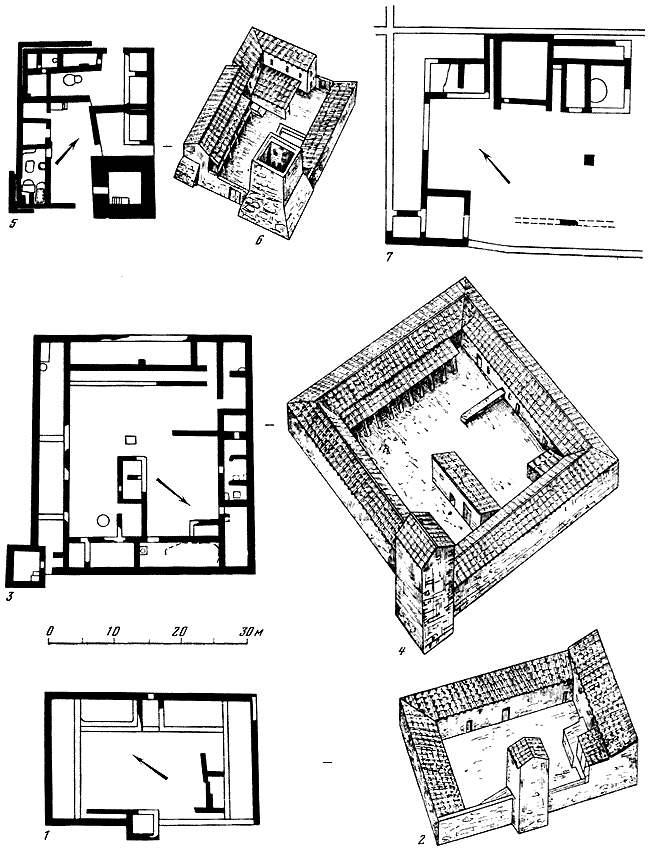

Таблица XXV. Сельские усадьбы в окрестностях Херсонеса (планы по С.Ф. Стржелецкому, реконструкция А.Н. Щеглова). Составитель А.Н. Щеглов.

1–2 — усадьба второй половины IV в. до н. э. на наделе № 25; 3–4 — усадьба III в. до н. э. на наделе № 25; 5–6 — усадьба II в. до н. э. на наделе № 26; 7 — усадьба первых веков нашей эры у Стрелецкой бухты.

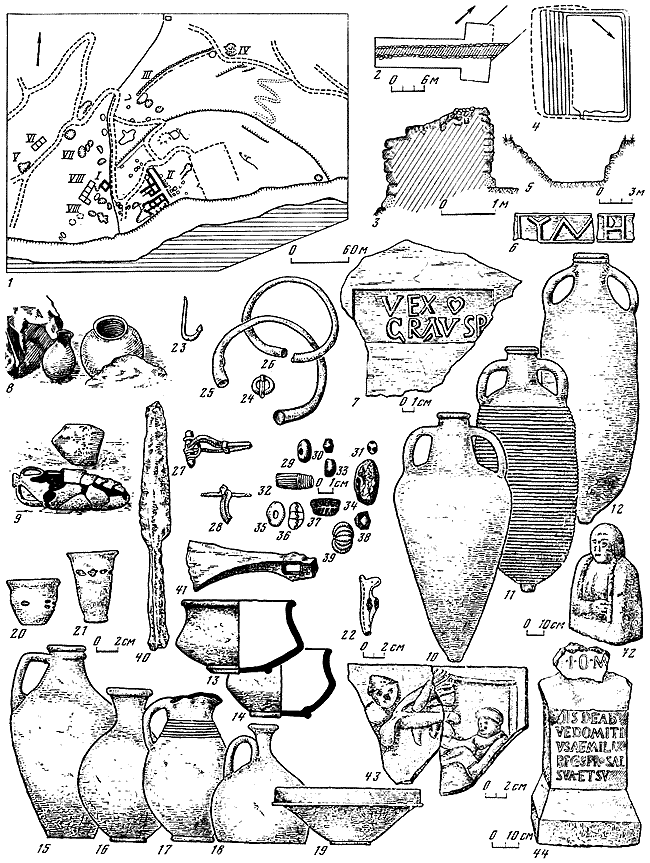

Таблица XXVI. Харакс. Составитель Е.А. Савостина.

1 — генеральный план раскопок (I — Нимфей, II — термы, III — таврская стена, IV — башня, V — ворота, VI — наружная оборонительная стена, VII — пустырь, VIII — внутренняя оборонительная стена); 2, 3 — нижняя оборонительная стена, план и разрез; 4, 5 — нимфей, план и разрез; 6 — надпись из нимфея; 7 — обломок черепицы с клеймом вексилляции Равенской эскадры; 8, 9 — могилы 10 и 15 с трупосожжением IV в. н. э.; 10–12 — амфоры, использовавшиеся в качестве урн (из могил 26, 33, 29); 13, 14 — сероглиняные чашки (из могил 28 и 22); 15–10 — сосуды (из могил 29, 18, 21, 28); 20, 21 — стаканы с синими глазками (из могил 15, 33); 22 — ручка сосуда в виде животного (из могилы 15); 23 — рыболовный крючок (из могилы 10); 24 — пряжка; 25, 26 — браслеты (из могилы 19); 27, 28 — фибулы (из могилы 33); 29–39 — бусы; 40 — наконечник копья (из могилы 18); 41 — топор (из могилы 19); 42 — надгробие; 43 — рельеф с изображением фракийского всадника из святилища бенефициариев; 44 — алтарь из святилища бенефициариев.

6, 7, 10–19, 22 — глина; 20, 21 — стекло; 23–28, 40 — бронза; 29–30 — стеклянная паста; 40–41 — железо; 42–44 — камень.

Таблица XXVII. Пантикапей. Составитель В.П. Толстиков.

I — рост территории города: а — границы города в VI–V вв. до н. э.; б — границы города в IV в. до н. э.; в — границы города в III — первой половине II в. до н. э.; г — границы города в первые века нашей эры (стрелками указано направление, в котором рос город).

II — генеральный план раскопов на горе Митридат: 1 — западный раскоп 1948 г.; 2 — третий Босфорский раскоп 1949 г.; 3 — второй Босфорский раскоп 1949 г.; 4 — раскоп у Скалистого выступа 1945, 1947 и 1977 гг.; 5 — первый Босфорский раскоп 1946–1947 гг.; 6 — раскопы 1945 г. над старым зданием музея; 7 — раскоп 1945 г.; 8 — Верхний Митридатский раскоп 1949 и 1952–1953 гг.; Новый Верхний Митридатский раскоп 1976–1982 гг.; 9 — раскоп 1948 г. у «Первого кресла»; 10 — верхний Эспланадный раскоп 1948 г.; 11 — Эспланадный раскоп 1945–1949 гг.; 12 — Новый Эспланадный раскоп 1953–1975 гг.; 13 — раскоп К.Е. Думберга; 14 — Восточный раскоп 1961–1975 гг.; 15 — Центральный раскоп 1971–1982 гг.; 16 — раскоп «Цитадель» 1976–1977 гг.; 17 — раскопы «У обелиска» 1965 г.; 18 — раскоп к западу от Скалистого выступа начат в 1977 г.; 19 — раскоп к востоку от Скалистого выступа.

а — границы раскопов; б — строительные остатки; в — древние улицы; г — современный обелиск.

Таблица XXVIII. Пантикапей. Составитель В.П. Толстиков.

I — раскоп Новый Эспланадный: 1-22 — остатки домов VI–V вв. до н. э.: а — древние улицы и вымостки; б — стены домов; в — граница террасы; г — общественное здание II в. до н. э.; д — колодец; е — водопровод.

II — реконструкция-аксонометрия комплекса оборонительных сооружений I в. до н. э. Раскоп Центральный.

III — план-схема остатков укреплений акрополя: 1 — цитадель; 2 — раскоп Центральный.

IV — цитадель акрополя I в. до н. э. — II в. н. э. Реконструкция-аксонометрия, вид с юга (реконструкция В. Толстикова).

V — план цитадели акрополя.
