Античные государства Северного Причерноморья

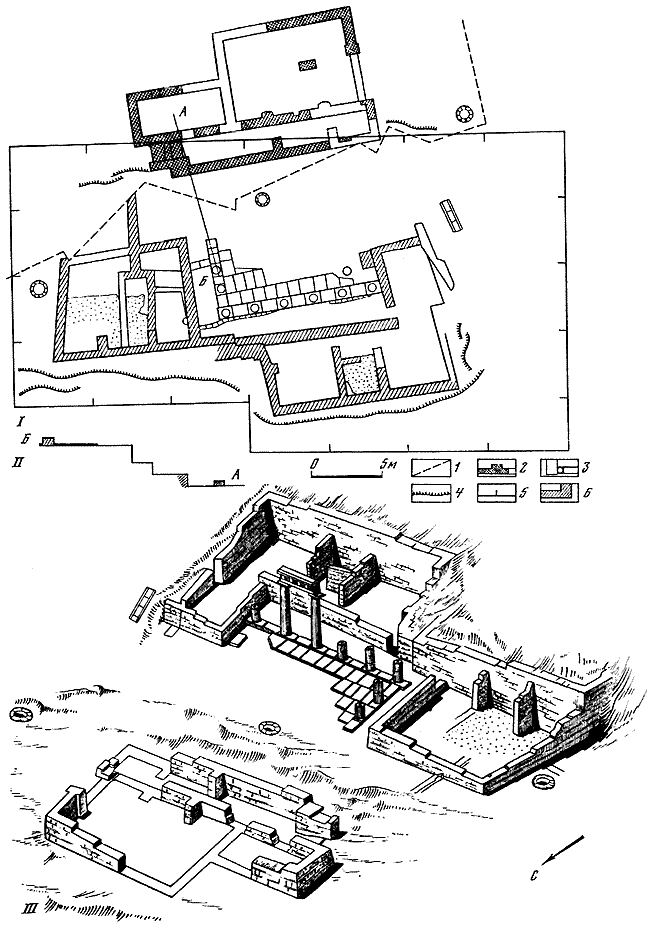

Таблица XXIX. Пантикапей. Составитель В.П. Толстиков.

I — совмещенный план комплекса общественных зданий на раскопе К.Е. Думберга и на Новом Эспланадном: 1 — южная граница раскопа К.Е. Думберга; 2 — стены здания, раскопанного К.Е. Думбергом; 3 — стены общественного комплекса II в. до н. э. (притапея), открытого на Новом Эспланадном раскопе; 4 — границы террас; 5 — границы Нового Эспланадного раскопа.

II — разрез по линии А-Б (север-юг); 6 — помещения общественного комплекса II в. до н. э.

III — аксонометрия комплекса общественных зданий (реконструкция В.П. Толстикова).

Таблица XXX. Мирмекий. Составитель И.Г. Шургая.

1 — план Мирмекия с обозначением раскопанных участков; 2 — схематический план Мирмекия по В.Ф. Гайдукевичу; 3 — то же по Бларамбергу; 4 — план раскопа «И»: а — VI–V вв. до н. э.; б — IV в. до н. э.; в — I–III вв. н. э.; г — вымостки; д — III–I вв. до н. э. (по материалам В.Ф. Гайдукевича).

Таблица XXXI. Тиритака. План городища. Составитель И.Г. Шургая.

1 — раскопанные участки; 2 — номера раскопов; 3 — оборонительная стена V в. до н. э.; 4 — оборонительная стена эллинистического времени; 5 — стены зданий античной эпохи; 6 — рыбозасолочные ванны; 7 — резервуары виноделен; 8 — каменные вымостки; 9 — стены зданий средневекового времени; 10 — застройка XX в.

Таблица XXXII. Тиритака. План городища. Составитель И.Г. Шургая.

1 — схематический план участка XIV: а — постройка VI в. до н. э.; б — оборонительная стена V в. до н. э.; в — постройки V–IV вв. до н. э.; г — постройки первых веков нашей эры; д — ямы; е — цемянки; 2 — светильник VI в. до н. э.; 3 — обломок края келебы родосско-ионийского стиля, середина VI в. до н. э.; 4 — аттический чернофигурный килик, начало V в. до н. э.; 5 — чернолаковая чаша, VI — начало V в. до н. э.; 6 — чаша с поясками, VI — начало V в. до н. э.; 7 — терракотовая маска, середина VI в. до н. э.; 8 — открытый сосуд; 9 — лощеный сосуд; 10 — нижняя часть глиняного алтаря; 11–14 — терракотовые статуэтки, VI — начало V в. до н. э.; 15–16 — глиняные грузила; 17 — обломок статуэтки Диониса.

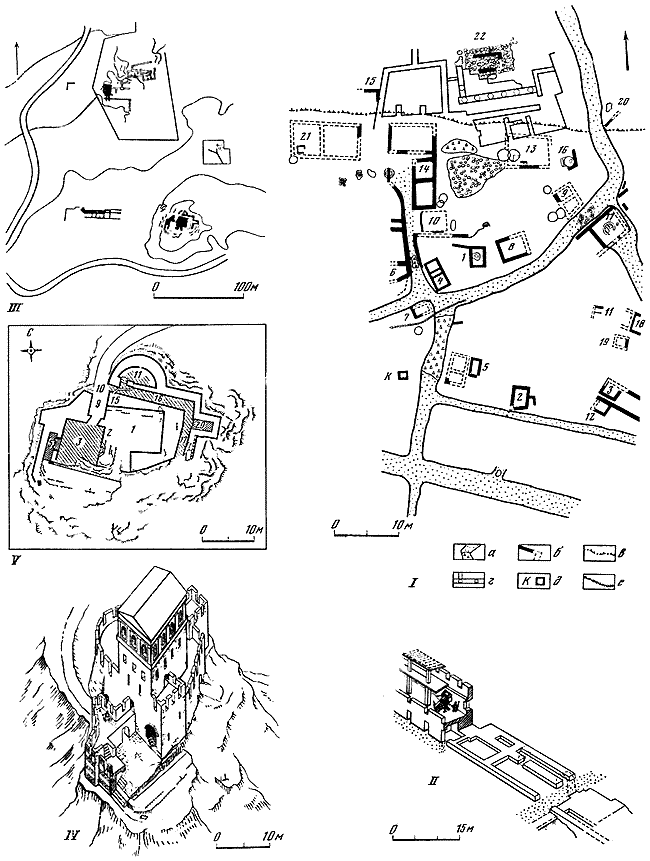

Таблица XXXIII. Порфмий. Составитель Е.Г. Кастанаян.

1 — план городища; 2 — план раскопанного участка; 3–5 — импортные терракоты.

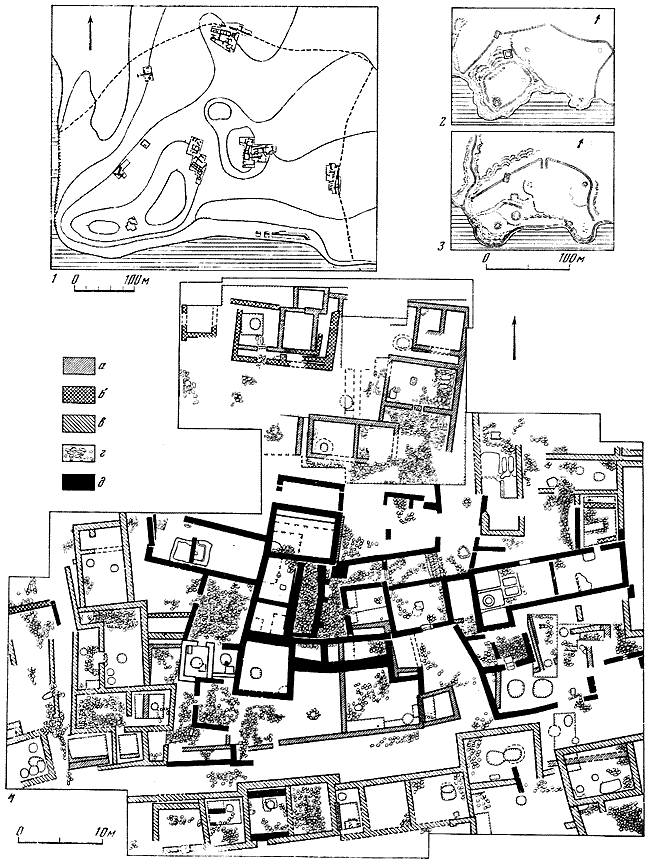

Таблица XXXIV. Городище Илурат. Составитель И.Г. Шургая.

1 — план городища, составленный П. Дюбрюксом; 2 — план городища с обозначением раскопанных участков (а — оборонительные стены, вскрытые раскопками, б — нераскопанные участки оборонительных стен, в — раскопанные жилые дома, г — улица, д — постройка средневековой эпохи, е — границы раскопов); 3, 4 — помещения у юго-западной оборонительной стены.

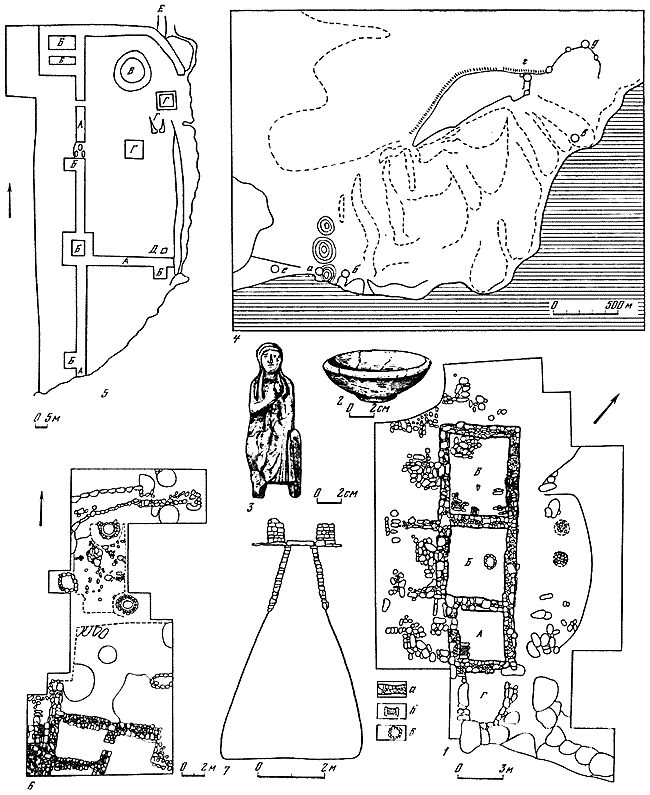

Таблица XXXV. Киммерик. Составитель И.Т. Кругликова.

1 — план раскопа «холм А»: А-Г — помещения: а — кладки стен; б — очаги; в — ямы; 2 — миска; 3 — терракотовая статуэтка V в. до н. э.; 4 — план горы Опук (по Ю.Ю. Марти) с указанием расположения раскопов: а — «Змеиный холм» (1940–1949 гг.); б — Береговой (1950–1951 гг.); в — «холм А» (1950–1951 гг.); г — цитадель на горе Опук; д — восточная оборонительная стена; е — западная оборонительная стена; 5 — план цитадели на плато горы Опук: А — стена; Б — башни; В — круглая башня; Г — пещеры в скале; Д — яма; Е — начало городской стены; 6 — план раскопа «Береговой»; 7 — разрез зерновой ямы на раскопе «Береговой».

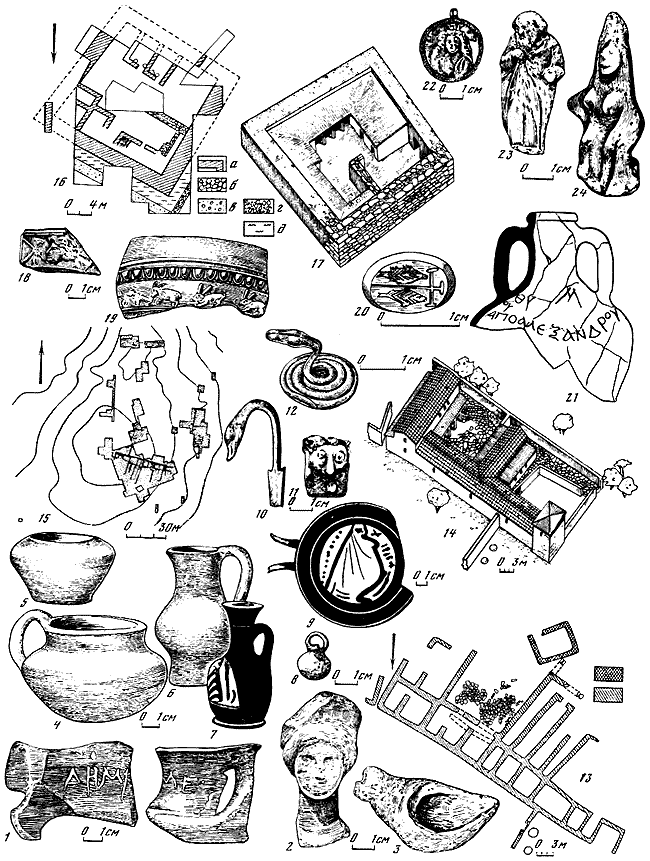

Таблица XXXVI. Сельские усадьбы — Андреевка Южная (1-15) и Ново-Отрадное (16–24). Составитель И.Т. Кругликова.

1 — край чернолакового канфара с граффити; 2 — головка терракотовой статуэтки; 3 — льячка; 4–6 — красноглиняные сосудики; 7 — чернолаковый лекиф с пальметкой; 8 — бронзовая подвеска; 9 — краснофигурный килик; 10 — часть бронзового черпака; 11 — бусина; 12 — серебряная змейка; 13, 14 — план усадьбы (раскоп II) и ее реконструкция; 15 — схема расположения раскопов на поселении Андреевка Южная; 16, 17 — план усадьбы III в. у с. Ново-Отрадное и ее реконструкция; 18 — край краснолакового блюда; 19 — край рельефной чаши; 20 — изображения рыбы и креста, вырезанные на сердоликовой вставке перстня из могильника; 21 — надпись краской на горле амфоры; 22 — электровый медальон; 23 — рельеф под ручкой эллинистического чернолакового сосуда; 24 — лепная статуэтка сидящей богини.

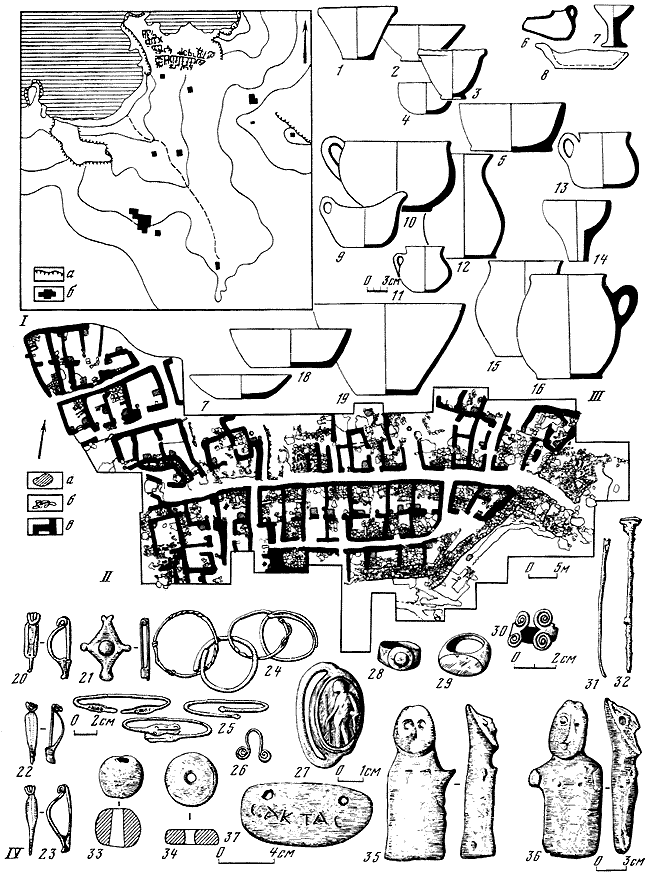

Таблица XXXVII. Поселение у деревни Семеновка. Составитель И.Т. Кругликова.

I — ситуационный план расположения раскопов: а — выходы скалы; б — площади раскопов.

II — план раскопа I на северном холме: а — глинобитные печи; б — вымостки; в — стены жилищ.

III — керамика: 1, 2, 4, 5, 9-13, 15–19 — лепные сосуды; 3 — кружальная миска; 6–8 — лепные светильники; 14 — воронка; 11, 13 — сосуды с красной лощеной поверхностью.

IV — разные находки: 20–23 — фибулы и брошь; 24–25 — браслеты; 26 — подвеска; 27 — перстень с сердоликовой геммой; 28 — перстень со стеклянной вставкой; 29–30 — перстни; 31, 32 — игла и стиль; 33–34 — пряслица; 35, 36 — лепные статуэтки; 37 — грузила из Мысовки с вырезанной надписью.

1-19, 33–37 — глина, 20–32 — бронза.

Таблица XXXVIII. Фанагория. Составители Е.А. Савостина и В.С. Долгоруков.

I — схематический план городища с местоположением раскопов; II — восстанавливаемые границы Фанагории; III — план юго-западного раскопа; IV — план раскопа Верхний город; V — план Центрального раскопа: 1 — архитектурные остатки, вторая половина VI в. до н. э.; 2 — первая половина V в. до н. э.; 3 — вторая половина V–I V вв. до н. э.; 4 — II–III вв. н. э.; 5 — IV в. н. 6 — дерево; 7 — вымостка; А, Б — землянки конца VI в. до н. э.

Таблица XXXIX. Керамика из Фанагории. Составители Е.А. Савостина и В.С. Долгоруков.

1 — ионийская расписная гидрия; 2 — лепной кувшинчик; 3 — ионийский расписной сосуд; 4 — миска; 5 — пелика; 6 — канфар; 7, 8 — одноручные сосуды; 9 — пелика; 10 — кувшины с витой ручкой; 11 — кувшинчик; 12 — лекана; 13 — флакон; 14, 15 — миски; 16 — лагинос; 17 — круглодонный двуручный сосуд; 18 — кувшин; 19 — флакон; 20 — одноручный сосуд; 21 — лекана; 22 — тарелка; 23 — двуручный сосуд; 24, 28 — флаконы; 25 — кувшин; 26, 27 — краснолаковые кувшины; 29 — одноручный сосуд; 30, 31 — краснолаковые тарелки; 32 — сероглиняный лощеный сосуд с зооморфной ручкой; 33 — красноглиняный кувшин с веретенообразным туловом; 34, 35 — сероглиняные лощеные кувшины; 36 — миска.

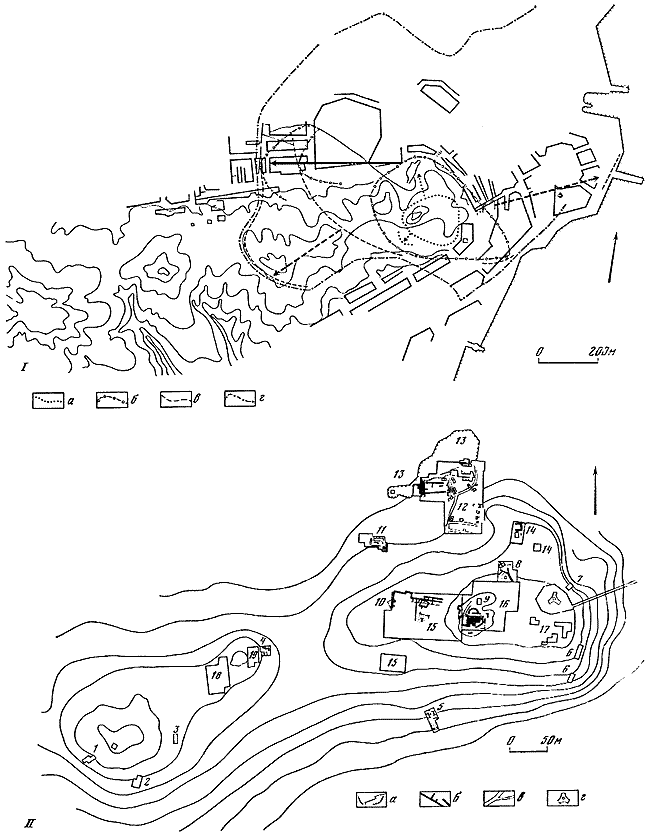

Таблица XL. Гермонасса. Составитель А.К. Коровина.

1 — план-схема архитектурных остатков Нагорного раскопа: а — цемянка; б — IV в. до н. э. (I строительный период); в — IV в. до н. э. (II строительный период); г — III–II вв. до н. э.; д — I–II вв. н. э.; е — III–IV вв. н. э.; 2 — схематический план расположении раскопов: I — раскоп 1962 г.; II — восточный; III — Нагорный; IV — Северный; 3 — бусина белая пастовая с налепами из голубого стекла; 4–6 — краснолаковые сосуды III–II вв. до н. э.; 7 — терракотовая головка Аттиса (эллинизм); 8 — бусина с изображением человеческих лиц (III в. до н. э.); 9 — мерный сосуд типа ойнохои с клеймом III в. до н. э.; 10 — клеймо: «агороном Аполлодор»; 11 — фрагментированное краснолаковое блюдо II–III вв. н. э. с изображением кентавров и животных; 12 — амфора светлоглиняная II–III вв.; 13 — обломок чернофигурного сосуда с изображением квадриги, конец VI в. до н. э.; 14, 15 — фрагменты родосско-ионийских киликов первой половины VI в. до н. э.; 16 — горло ритона с краснофигурной росписью, вторая четверть V в. до н. э.; 17 — фрагмент чернофигурного килика, начало V в. до н. э.; 18 — фрагмент стенки клазоменского сосуда с росписью «стиля Фикеллуры», третья четверть VI в. до н. э.
