Порты FireWire бывают двух типов. В большинстве настольных компьютеров используются 6-контактные порты, в ноутбуках – 4-контактные (рис. 3.14).

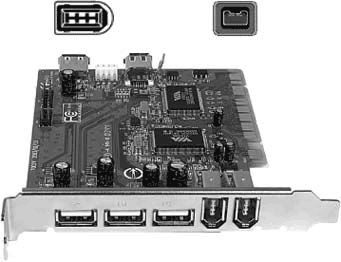

Рис. 3.14. Порт FireWire: 6-контактный (слева вверху), 4-контактный (справа вверху), контроллер с двумя портами FireWire (внизу)
На материнских платах обычно два, иногда четыре таких порта. Если таковых портов на материнской плате нет, используется плата расширения с FireWire-контроллером.
Ethernet-порт. Это порт для подсоединения компьютера к локальной сети. Он присутствует на всех современных материнских платах. Стандартно в материнскую

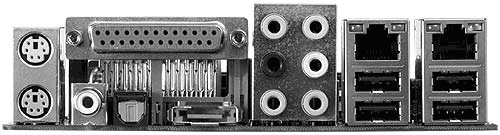

Рис. 3.15. Интегрированный сетевой контроллер (два правых верхних гнезда)
В последнее время все чаще в материнскую плату интегрируется контроллер стандарта Ethernet 802.11 (Wi-Fi), что является безусловным плюсом и добавляет ей универсальности использования.
Она предназначена для питания CMOS-памяти, в которой хранятся все настройки пользователя, сделанные с помощью BIOS Setup.
Батарея имеет плоскую форму и похожа на большую таблетку (рис. 3.16). Для ее установки используется специальное гнездо с защелкой.

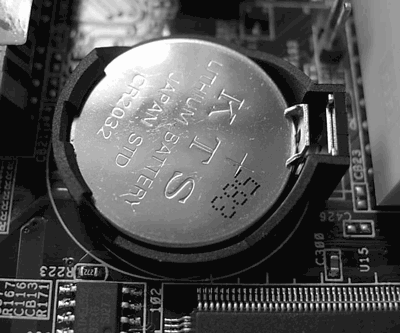

Рис. 3.16. Аккумуляторная батарея
На рынке присутствует просто огромное количество разнообразных материнских плат для процессоров с разным интерфейсом. Выбор материнской платы, как вы уже поняли, – дело ответственное, поскольку от этого зависит ее «долголетие». В первую очередь, естественно, нужно определиться с процессорным слотом, поскольку не за горами то время, когда вам захочется модернизировать процессор. Не стоит отдавать предпочтение тем, у которых нет будущего, даже если они удовлетворяют сегодняшним потребностям. Когда вам захочется установить другой процессор, вы просто физически не сможете сделать этого. Поэтому рекомендуется выбирать материнские платы только с перспективными процессорными слотами, например Socket 775 для процессоров Intel и Socket АМ2 для процессоров от AMD. Кроме этого, не забудьте о чипсете, поскольку именно от него зависит функциональность материнской платы, в частности поддерживаемые частоты, тип оперативной памяти, качество аудиоконтроллера и т. п.
3.2. Установка материнской платы
Установка новой материнской платы – процедура довольно трудоемкая. Однако это совсем не означает, что вы сами с ней не справитесь. Главное – делать все последовательно, не спеша и знать некоторые технические особенности. Вам в этом помогут видеоуроки «Урок 3.1. Установка материнской платы» и «Урок 3.2. Подключение питания к материнской плате», которые покажут, как устанавливается и подключается материнская плата ATX-формата в корпус Middle Tower.
Примечание
Во многих корпусах крышка, на которую крепится материнская плата, снимается. Это связано, в первую очередь, с тем, что размеры материнской платы могут быть велики для выбранного корпуса, что мешает и ее свободной установке. Если у вас такой корпус, воспользуйтесь этой возможностью.
Как видите, установка материнской платы требует аккуратности, которую и необходимо проявить. В противном случае компьютер может работать со сбоями или вообще не работать. Причинами могут быть отсутствие контакта в одном из разъемов, микротрещины в структуре платы в результате ее прогибов и т. д.
Глава 4
Процессор и система охлаждения
• 4.1. Общие сведения о процессоре
• 4.2. Общие сведения о системе охлаждения
Как человек не может жить без кислорода, так и компьютер не может обходиться
без процессора. Поскольку процессор – это одно из самых главных устройств в компьютере, то и условия функционирования ему нужно обеспечивать соответствующие. Самое важное из них – эффективная система охлаждения. Поэтому в этой главе мы рассмотрим процессор вместе с кулером.4.1. Общие сведения о процессоре
Процессор (Central Processing Unit, CPU) – это один из основных компонентов компьютера, который выполняет арифметические и логические операции, заданные программой.
Физически процессор представляет собой интегральную микросхему (пластина кристаллического кремния прямоугольной формы), на которой размещены электронные блоки, реализующие все его функции. Кристалл-пластинка обычно помещается в плоский керамический корпус и соединяется золотыми (медными) проводниками с металлическими штырьками (выводами, с помощью которых процессор входит в процессорное гнездо на материнской плате компьютера) или металлическими площадками (сами выводы уже содержатся в процессорном слоте).
Процессор обладает множеством характеристик, с помощью которых можно осуществлять сравнение разных моделей процессоров от разных производителей. Именно факт наличия нескольких производителей влияет на разнообразие характеристик процессора, поскольку вступают в силу патенты на технологии, которые не могут повторяться разными производителями.
На сегодняшний день на рынке присутствует только два реальных производителя процессоров, а именно, AMD и Intel. Поэтому их и рассматривают, когда речь идет о выборе процессора.
Вот некоторые представители этих типов процессоров: Intel Celeron, Intel Core 2 Duo, AMD Athlon, Athlon 64 X2 и др. Все они отличаются интерфейсом, используемыми технологиями (алгоритмами, количеством ядер) и быстродействием.
Рынок предлагает очень большой выбор процессоров разной частоты, начиная с «младших» (более дешевых) моделей и заканчивая моделями высшей категории, содержащими несколько ядер.
Стоит также упомянуть о том, что создание процессоров идет по трем направлениям: процессоры для персональных компьютеров, процессоры для серверов и процессоры для переносных устройств (ноутбуков, КПК, PDA и др.). Процессоры третьего направления характеризуются уменьшенным потреблением энергии, что особенно важно для данного типа устройств.
Когда идет речь о сравнении быстродействия процессоров от этих производителей, то возникает множество спорных вопросов и еще больше неоднозначных ответов. Однако ясно одно: быстродействие процессора зависит от очень многих факторов, основными из которых являются шины обмена информацией, частота работы ядра, наличие расширений стандартных инструкций, тип и размер кэш-памяти, пропускная способность контроллера памяти, аппаратные технологии ядра и многое другое. С некоторыми из них вы сможете познакомиться далее.
Частота ядра – показатель, влияющий на скорость выполнения команд процессором. Однако это совсем не означает, что это характеризует его быстродействие. Дело в том, что, в зависимости от конструкции ядра и наполнения его различными аппаратными блоками, ядро способно выполнять за один такт разное количество команд, поэтому часто бывает так, что процессоры с разной частотой имеют одинаковую производительность.
По умолчанию единицей одного такта считается 1 Гц. Это означает, что при частоте 1 ГГц ядро процессора выполняет 1 млрд тактов. Теоретически, если считать, что за один такт ядро выполняет одну операцию, скорость работы процессора составила бы 1 млрд операций в секунду. На практике же этот показатель вычислить достаточно трудно, поскольку на него влияют количество выполняемых операций за такт, сложность операции [7] , пропускная способность шин кэш-памяти и оперативной памяти и т. д.
7
Часто одну операцию декодер команд раскладывает на несколько более простых.
