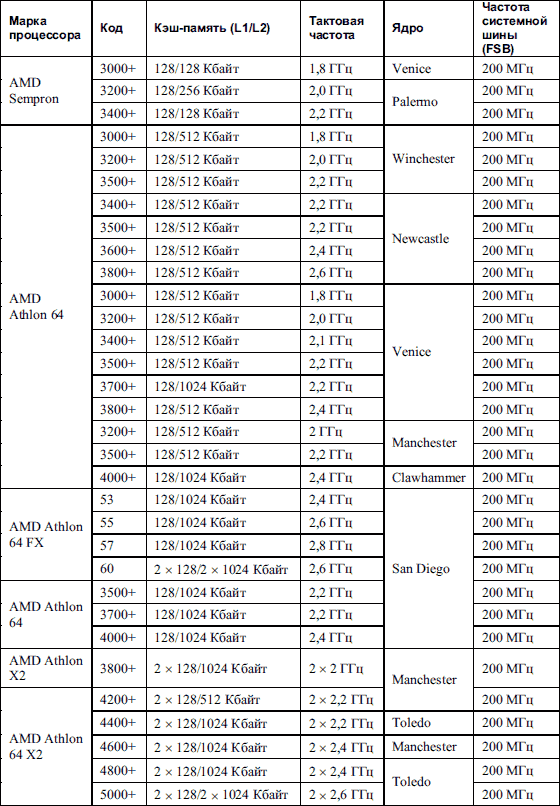

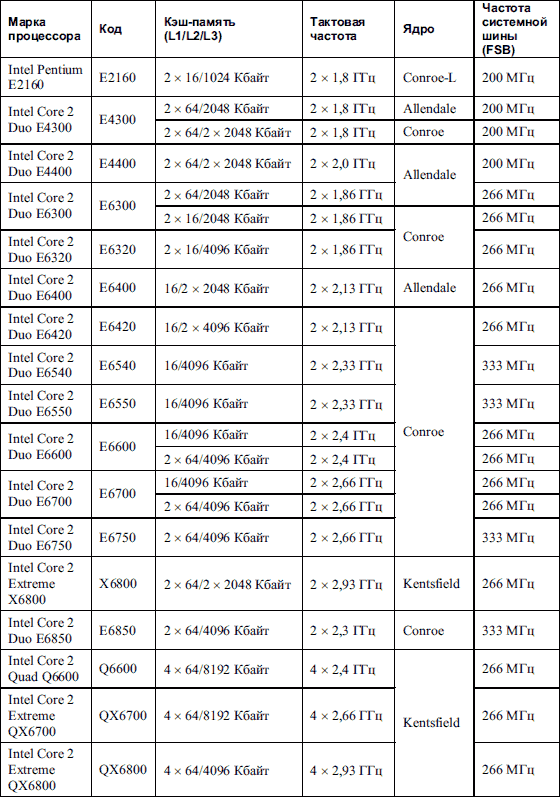

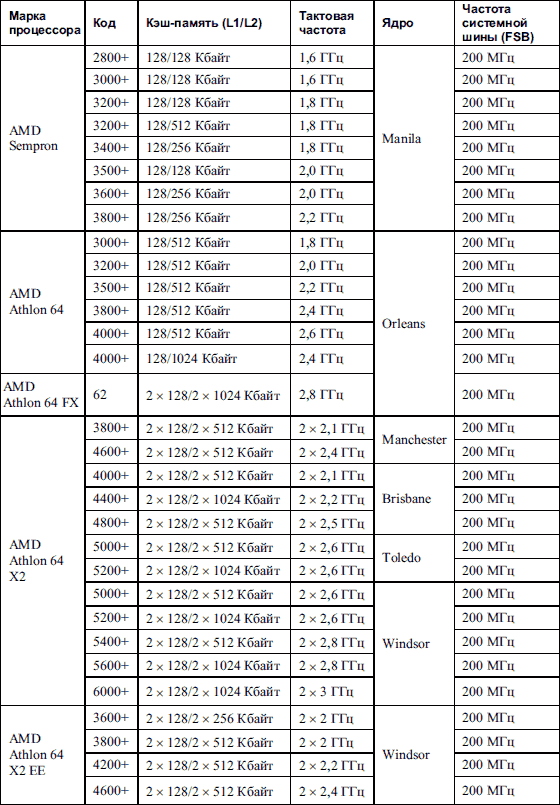

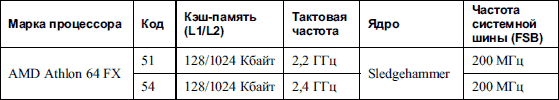

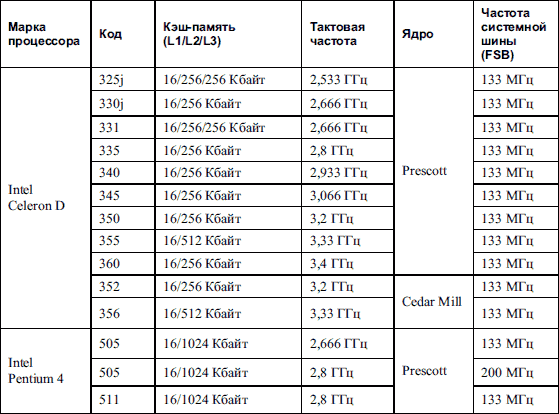

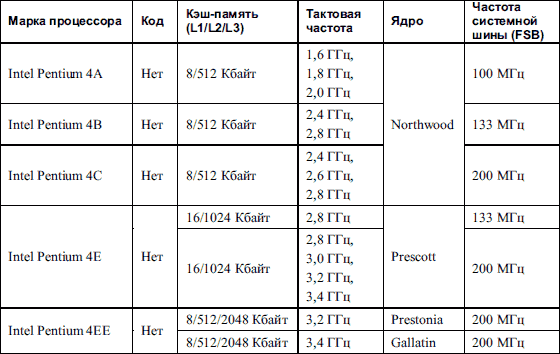

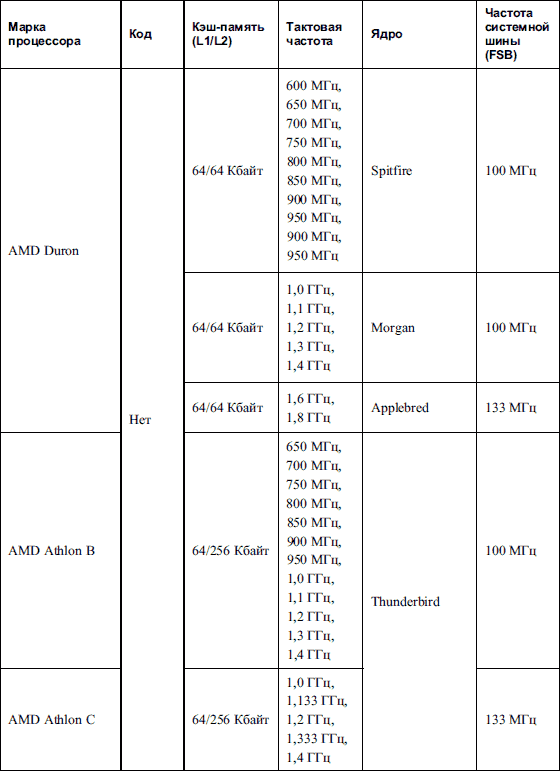

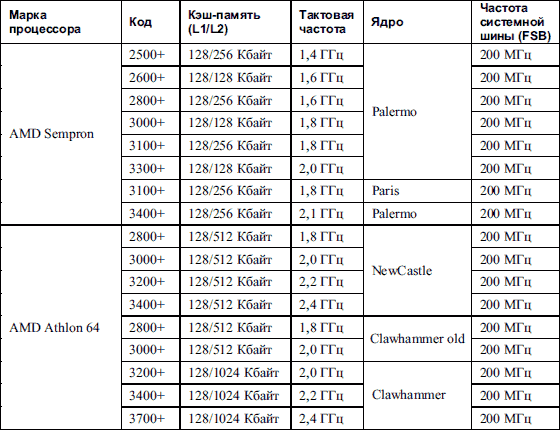

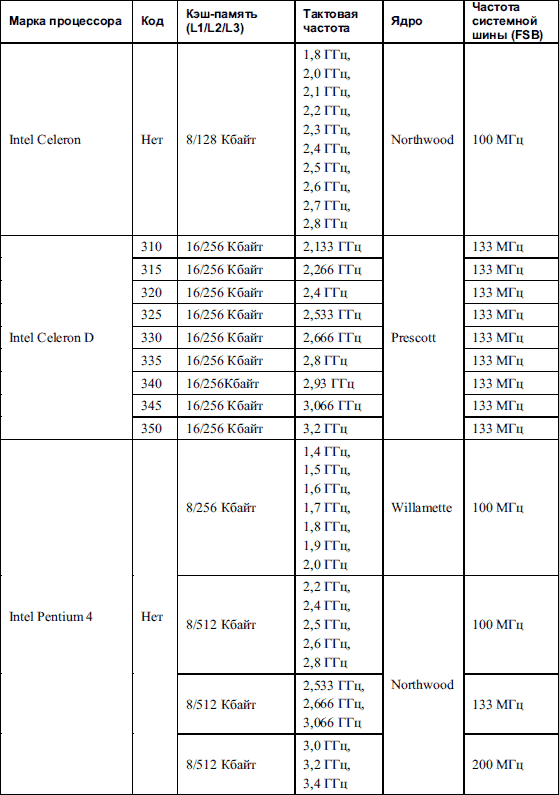

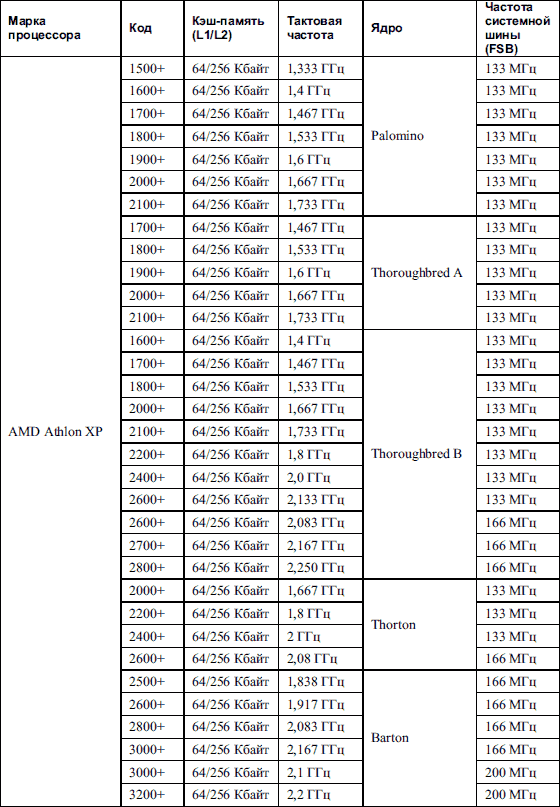

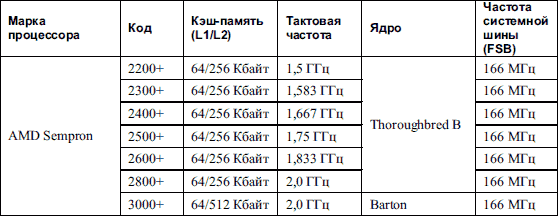

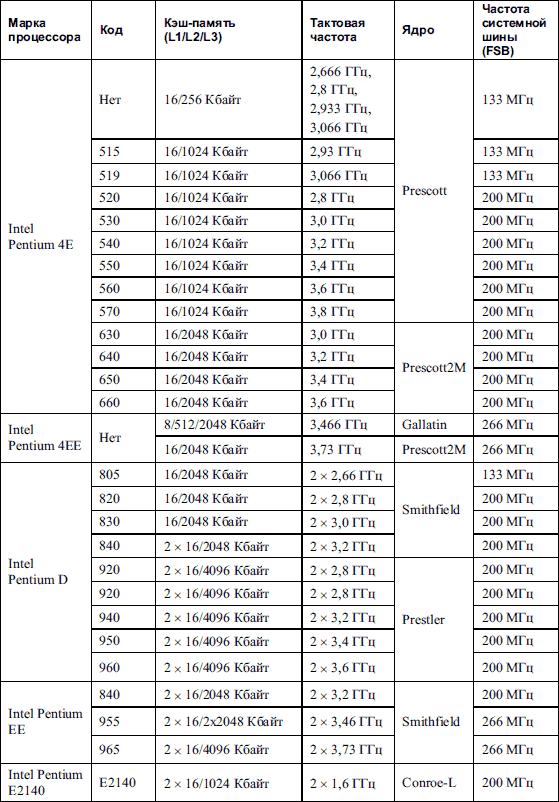

Ниже в табл. 4.1–4.7 дается описание популярных процессоров для персональных компьютеров, которые характерны для используемых сегодня процессорных слотов.
4.2. Общие сведения о системе охлаждения
Зачем нужно охлаждение? Ответ простой: законы физики. При чрезмерном повышении температуры [8] любые электронные составляющие теряют работоспособность и могут выйти из строя. А если вспомнить, что таких составляющих десятки и даже сотни миллионов…
8
Защита процессора от перегрева настраивается в BIOS путем автоматического понижения тактовой частоты. Кроме того, можно настроить автоматическое отключение компьютера при достижении процессором критической температуры. Во многих процессорах также аппаратно реализован механизм понижения частоты или питания.
На сегодняшний день процессоры в ходе работы нагреваются достаточно сильно. При этом их тепловыделение может составлять от 30 Вт для процессоров начального уровня до 130 Вт и более для высокопроизводительных процессоров. Поэтому, чтобы погасить этот «пожар», необходим эффективный теплоотвод.
До недавнего времени существовал всего один способ охлаждения процессора – радиатор. Для его охлаждения, соответственно, использовался вентилятор.
Сегодня же имеется несколько решений этой проблемы, которые реально применяются на практике и находят все более широкое применение.
Ниже рассмотрены некоторые из способов охлаждения процессора, получившие наибольшее распространение.
Оно применяется в большинстве компьютеров. Для этого используются радиатор (из алюминия, меди или другого сплава) и закрепленный на нем высокооборотный вентилятор. Он охлаждает радиатор. В сборе такое устройство называется кулером (рис. 4.1).

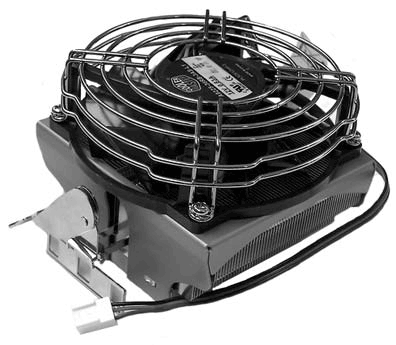

Рис. 4.1. Обычный кулер
На сегодняшний день существует большое количество радиаторов, от формы которых зависит степень охлаждения процессора. Сам по себе радиатор его не охлаждает, а лишь увеличивает площадь рассеивания тепла и создает все условия для наиболее эффективного
прохождения воздуха, поступающего от вентилятора.В последнее время все большую популярность получают медные радиаторы. Доказано, что медь рассеивает тепло эффективнее алюминия (в среднем на 20–30 %). Именно поэтому любители экстремального разгона отдают предпочтение именно меди. Хорошо зарекомендовали себя медные радиаторы Zalman, которые отличаются своей оригинальной формой (веер с множеством граней). Их цена оправдывается высокой эффективностью (в среднем кулер Zalman стоит в 2–4 раза дороже обычного кулера).
Важен в охлаждении контакт между процессором и радиатором. Чем он лучше, тем лучше будет теплоотдача между двумя этими устройствами. Если нормального контакта нет, то ни о каком эффективном охлаждении и речи быть не может.
Чтобы обеспечить хороший контакт между радиатором и поверхностью процессора, используются разнообразные теплопроводящие пасты. При выключенном компьютере паста имеет вязкое состояние. После его включения процессор начинает нагреваться, а вместе с ним нагревается и паста, переходя из вязкого состояния в жидкое. Благодаря этому она равномерно покрывает пластину процессора и обеспечивает хороший контакт с поверхностью радиатора.
Таким образом, кулер обеспечивает эффективное охлаждение процессора при его нормальном режиме работы. Большая нагрузка на него ложится при разгоне, когда температура повышается в 2–3 раза. Если в этом режиме система работает стабильно, то вы являетесь обладателем качественного и, главное, самодостаточного кулера. Если же при работе процессора в системе происходят сбои, то стоит задуматься о замене кулера более производительным или продумать вариант перехода на другой тип охлаждения.
В последнее время все большую популярность приобретают системы охлаждения, в составе которых используются тепловые трубы. Если говорить коротко, то тепловая труба – герметичное устройство с теплоносителем, которое позволяет переносить тепло, используя для этого молекулярный механизм переноса пара.
На практике это выглядит следующим образом. Нагретый, например, радиатором процессора теплоноситель (жидкость) тепловой трубы превращается в пар и переносится в холодную ее часть на некоторое расстояние до тех пор, пока не начнет конденсироваться и охлаждаться, возвращаясь обратно к исходной точке. В результате получается замкнутый цикл и практически безупречная и вечная система.
Конструкция охлаждающей системы с применением тепловых труб может быть разной, в зависимости от количества переносимого тепла и свободного места для ее организации. Однако чем больше тепловых труб участвует в системе охлаждения и чем эффективнее будет система их охлаждения, тем больше тепла сможет рассеяться.
Такая система охлаждения для процессора напоминает обычный кулер (рис. 4.2). Тепловая труба (или трубы) берет свое начало в небольшом радиаторе, прикладывающемся к поверхности процессора и заканчивающемся в более мощном радиаторе, который, в свою очередь, охлаждается мощным вентилятором.

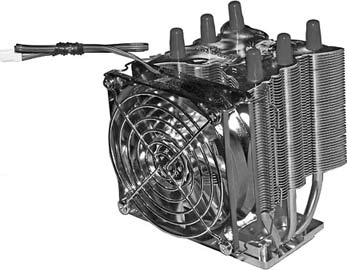

Рис. 4.2. Кулер на основе тепловых труб
Подобные системы охлаждения находят свое применение практически в любом месте и на любом устройстве, которому требуется охлаждение. К примеру, охлаждение на основе тепловых труб можно с одинаковым успехом использовать для охлаждения процессора, видеокарты, системного набора микросхем и т. д. Очень часто такая система настолько эффективна, что позволяет даже обходиться без охлаждающего вентилятора.
В промышленности использование воды со специальными присадками в качестве охладителя практикуется давно, однако в компьютерах такая технология появилась сравнительно недавно.
Понятно, что окунуть процессор в воду не удастся. Как же тогда поступить? Подходов несколько. Один из них заключается в следующем. На процессор устанавливается металлический радиатор. Он представляет собой теплообменник особой конструкции (рис. 4.3), содержащий металлическую трубку, которая определенное количество раз изгибается внутри радиатора, покрывая при этом всю его площадь. К концам трубки присоединяется водяная помпа, которая перекачивает дистиллированную воду или другую жидкость. Холодная жидкость, протекая через трубку в теплообменнике, охлаждает его и одновременно сам процессор. Далее она попадает в специальный резервуар, снабженный одним-двумя вентиляторами, где охлаждается для следующего цикла. После этого процесс повторяется снова.
