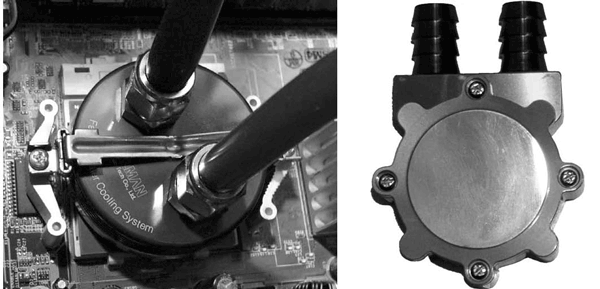

Рис. 4.3. Теплообменник системы водяного охлаждения
Как видите, все достаточно просто и эффективно. Подбирая скорость перекачивания воды, конструкцию теплообменника и его охлаждение, можно добиться максимальной производительности системы.
Установить водяную систему охлаждения компьютера достаточно легко, и именно этот факт привлекает большое количество оверклокеров. Мало того, таким способом параллельно можно охлаждать еще процессор и память на графическом адаптере, которые нагреваются не меньше центрального процессора. Установка водяного охлаждения облегчается
Внимание!
Водяное охлаждение несет в себе потенциальную угрозу, которая проявляется при нарушении целостности конструкции. Вода может попасть на электрические схемы, что приведет к замыканию. Последствия непредсказуемы.
В продаже есть достаточно много разных наборов водяного охлаждения, которые отличаются лишь своей конструкцией и эффективностью охлаждения. При этом в комплект входит подробная инструкция по сбору такого «самогонного» аппарата.
Большой минус системы жидкостного охлаждения – ее стоимость, что сдерживает ее широкое распространение среди обычных пользователей. Но для любителей игр это не должно стать препятствием.
Этот вариант охлаждения процессора можно отнести к экзотическим, но действительно результативным. Его особенно полюбили те пользователи, которые любой ценой хотят заставить процессор работать на максимальных частотах и с максимальной отдачей. Этот вариант можно применять и для охлаждения других комплектующих (например, графического процессора или памяти).
Для охлаждения используются специальные элементы (рис. 4.4), которые основаны на эффекте Пельтье (назван по имени французского физика Жана Пельтье).

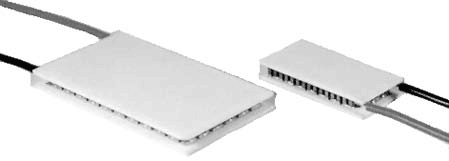

Рис. 4.4. Элементы Пельтье
Суть этого эффекта состоит в следующем. Если пропускать электрический ток через границу двух полупроводников p– и n– типов, изготовленных из разных материалов, то это приводит к поглощению тепла на одном проводнике и к выделению его на другом. Количество выделяемого или поглощаемого тепла зависит от материалов проводников и силы протекающего по ним тока.
Однако не все так безоблачно. Поскольку элементы Пельтье во время работы выделяют большое количество тепла, которое напрямую зависит от их мощности, для их охлаждения необходим мощный вентилятор [9] .
9
Для более эффективного охлаждения можно использовать несколько элементов Пельтье, соединяя горячую сторону одного с холодной стороной другого.
Еще один минус – большое потребление тока, а соответственно, и мощности. Например, для поглощения 40 Вт тепла процессора требуется элемент Пельтье размером 40 x 40 мм, который будет обеспечивать перепад температур в 60°, потребляя при этом до 85 Вт мощности блока питания.
Ну и самый главный недостаток: при большой мощности элемента Пельтье он способен выделять конденсат (особенно когда температура процессора низкая и не требует особого охлаждения).
Исходя из всего сказанного выше, можно предложить следующий вариант. Для максимального эффекта при минимальном риске следует использовать готовые системы кулеров, которые оснащены термодатчиками, позволяющими повышать или понижать скорость вращения вентиляторов или вообще отключать элемент Пельтье.
В комплекте с кулером стоит использовать достаточно мощный
блок питания (не менее 350 Вт), который обеспечит необходимую мощность для всех компонентов компьютера.Использование той или иной системы охлаждения – личный выбор каждого пользователя. Однако посоветовать можно только одно: если вы не пытаетесь разгонять процессор или ваша система почти справляется с таким разгоном, то нет абсолютно никакого смысла в том, чтобы приобретать, например, дорогую жидкостную систему охлаждения. Намного проще приобрести хороший медный кулер, который отлично будет справляться с поставленной задачей.
Если же планируется экстремальный разгон, то в этом случае, конечно, скупиться не рекомендуется.
Глава 5
Оперативная память
• 5.1. Общие сведения
• 5.2. Установка оперативной памяти
Оперативная память, наряду с набором системной логики (чипсетом) и центральным процессором, составляет основу любого персонального компьютера, так как в ней хранятся необходимые для решения поставленной задачи данные, которые могут быть в любой момент прочитаны либо изменены. Мало того, от типа установленной в компьютере оперативной памяти зависит быстродействие системы в целом, что в первую очередь связано со скоростью передачи данных от оперативной памяти к процессору.
5.1. Общие сведения
Оперативная память (Random Access Memory, RAM) – одно из устройств, от объема и скорости работы которого зависит быстродействие компьютера в целом.
Память в своем развитии прошла такой же долгий путь, как и процессор. За все время ее существования сменилось более десяти модификаций, начиная с EDO RAM и заканчивая DDR SDRAM. Память – это второе по быстродействию устройство после центрального процессора. Ее задачей является своевременное предоставление процессору необходимой информации, поэтому требования к скорости памяти очень высокие.
Модули памяти выпускают многие производители, основными из которых стали SEC (Samsung), Corsair, Winbond, Kingston.
Ниже описаны некоторые типы оперативной памяти, которые используются в составе компьютера.
Тип оперативной памяти SDRAM (Synchronous Dynamic RAM) (рис. 5.1) появился достаточно давно и получил широкое распространение. Операции в микросхемах памяти синхронизированы с тактовой частотой центрального процессора (память и процессор работают одновременно). Это достигается путем использования внутренней трехступенчатой конвейерной архитектуры микросхемы и чередованием адресов.

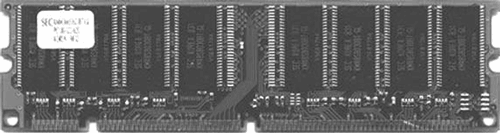

Рис. 5.1. Модуль памяти SDRAM
Технология SDRAM позволяет сократить время, затрачиваемое на выполнение команд и передачу данных, за счет исключения циклов ожидания. Существуют 168-контактные модули SDRAM, предназначенные для работы на частотах 66, 100 и 133 МГц. Поэтому память может соответствовать спецификациям РС66, РС100 или РС133. Пропускная способность модулей памяти спецификации РС133 составляет 1 Гбайт/с.
Характерной особенностью модулей памяти SDRAM стало наличие двух ключей на контактной площадке.
Данный тип памяти еще можно встретить в старых компьютерах класса Celeron 300 и выше. В новых компьютерах SDRAM не применяется, поскольку современные материнские платы работают с памятью, частота которых не менее 200 МГц.
SGRAM (Synchronous Graphics RAM) – это вариант SDRAM, рассчитанный на графические приложения. Аппаратная структура почти идентична, поэтому в большинстве случаев они взаимозаменяемы. Разница заключается в функциях, осуществляемых регистром страницы.
