Порт с прямым доступом к памяти (Туре 3 DMA parallel port) применялся в PS/2 моделей 57, 90, 95. Был введен для повышения пропускной способности и разгрузки процессора при выводе на принтер. Программе, работающей с портом, требовалось только задать в памяти блок данных, подлежащих выводу, а затем вывод по протоколу Centronics производился без участия процессора.

Позже появились другие адаптеры LPT-портов, реализующие протокол обмена Centronics аппаратно, — Fast Centronics. Некоторые из них использовали FIFO-буфер данных — Parallel Port FIFO Mode. He будучи стандартизованными, такие порты разных производителей требовали наличия собственных специальных драйверов. Программы, использующие прямое управление регистрами стандартных портов, не могли задействовать их дополнительные возможности. Такие порты часто входили в состав мультикарт VLB. Существуют их варианты с шиной ISA, а также встроенные в системную плату.

1.3. Стандарт IEEE 1284

Стандарт на параллельный интерфейс IEEE 1284, принятый в 1994 году, описывает порты SPP, EPP и ECP. Стандарт определяет 5 режимов обмена данными, метод согласования режима, физический и электрический интерфейсы. Согласно IEEE 1284, возможны следующие режимы обмена данными через параллельный порт:

♦ Режим совместимости (Compatibility Mode) — однонаправленный (вывод) по протоколу Centronics. Этот режим соответствует SPP-порту.

♦ Полубайтный режим (Nibble Mode) — ввод байта в два цикла (по 4 бита), используя для приема линии состояния. Этот режим обмена подходит для любых адаптеров, поскольку задействует только возможности стандартного порта.

♦ Байтный режим (Byte Mode) — ввод байта целиком, используя для приема линии данных. Этот режим работает только на портах, допускающих чтение выходных данных (Bi-Directional или PS/2 Туре 1, см. выше).

♦ Режим EPP (EPP Mode) — двунаправленный обмен данными (EPP означает Enhanced Parallel Port). Управляющие сигналы интерфейса генерируются аппаратно во время цикла обращения к порту. Эффективен при работе с устройствами внешней памяти и адаптерами локальных сетей.

♦ Режим ECP (ECP Mode) — двунаправленный обмен данными с возможностью аппаратного сжатия данных по методу RLE (Run Length Encoding) и использования FIFO-буферов и DMA (ECP означает Extended Capability Port). Управляющие сигналы интерфейса генерируются аппаратно. Эффективен для принтеров и сканеров (здесь может использоваться сжатие) и различных устройств блочного обмена.

Стандарт определяет способ, по которому ПО может определить режим, доступный и хосту (PC), и периферийному устройству (или присоединенному второму компьютеру). Режимы нестандартных портов, реализующих протокол обмена Centronics аппаратно (Fast Centronics, Parallel Port FIFO Mode), могут и не являться режимами IEEE 1284, несмотря на наличие в них черт EPP и ECP.

В компьютерах с LPT-портом на системной плате режим — SPP, EPP, ECP или их комбинация — задается в BIOS Setup. Режим совместимости полностью соответствует SPP-порту. Остальные режимы подробно рассмотрены ниже.

При описании режимов обмена фигурируют следующие понятия:

♦ хост — компьютер, обладающий параллельным портом;

♦ ПУ — периферийное устройство, подключаемое к этому порту;

♦ Ptr — в названиях сигналов обозначает передающее ПУ;

♦ прямой канал — канал вывода данных от хоста в ПУ;

♦ обратный канал — канал ввода данных в хост из ПУ.

1.3.1. Полубайтный режим ввода — Nibble Mode

Полубайтный режим предназначен для двунаправленного обмена и может работать на всех стандартных портах. Порты имеют 5 линий ввода состояния, используя которые ПУ может посылать в хост байт тетрадами (nibble — полубайт, 4 бита) за два приема. Сигнал Ack#, вызывающий прерывание, которое может использоваться в данном режиме, соответствует биту 6 регистра состояния, что усложняет программные манипуляции с битами при сборке байта. Сигналы порта приведены в табл. 1.2, временные диаграммы — на рис. 1.1.

Таблица 1.2. Сигналы LPT-порта в полубайтном режиме ввода

Контакт	Сигнал SPP	I/O	Бит	Описание
14	AutoFeed#	O	CR.1\	HostBusy — сигнал квитирования. Низкий уровень означает готовность к приему тетрады, высокий подтверждает прием тетрады
17	SelectIn#	O	CR.3\	Высокий уровень указывает на обмен в режиме IEEE 1284 (в режиме SPP уровень низкий)
10	Ack#	I	SR.6	PtrClk. Низкий уровень означает готовность тетрады, высокий — ответ на сигнал HostBusy
11	Busy	I	SR.7	Прием бита данных 3, затем бита 7
12	РЕ	I	SR.5	Прием бита данных 2, затем бита 6
13	Select	I	SR.4	Прием бита данных 1, затем бита 5
15	Error#	I	SR.3	Прием бита данных 0, затем бита 4

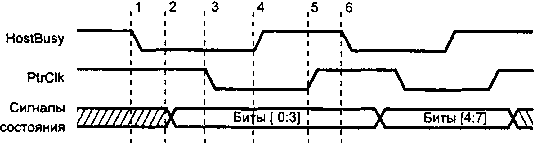

Рис. 1.1. Прием данных в полубайтном режиме

Прием байта данных в полубайтном режиме состоит из следующих фаз:

1. Хост сигнализирует о готовности приема данных установкой низкого уровня на линии HostBusy.

2. ПУ в ответ помещает тетраду на входные линии состояния.

3. ПУ сигнализирует о готовности тетрады установкой низкого уровня на линии PtrClk.

4. Хост устанавливает высокий уровень на линии HostBusy, указывая на занятость приемом и обработкой тетрады.

5. ПУ отвечает установкой высокого уровня на линии PtrClk.

6. Шаги 1–5 повторяются для второй тетрады.

Полубайтный режим сильно нагружает процессор, и поднять скорость обмена выше 50 Кбайт/с не удается. Безусловное его преимущество в том, что он работает на всех портах. Его применяют в тех случаях, когда поток данных невелик (например, для связи с принтерами). Однако при связи с адаптерами локальных сетей, внешними дисковыми накопителями и CD-ROM прием больших объемов данных требует изрядного терпения со стороны пользователя.

1.3.2. Двунаправленный байтный режим — Byte Mode

В этом режиме данные принимаются с использованием двунаправленного порта, у которого выходной буфер данных может отключаться установкой бита CR.5=1. Как и предыдущие, режим является программно-управляемым — все сигналы квитирования анализируются и устанавливаются драйвером. Сигналы порта описаны в табл. 1.3, временные диаграммы — на рис. 1.2.

Таблица 1.3. Сигналы LPT-порта в байтном режима ввода-вывода
