Аппаратные интерфейсы ПК. Энциклопедия

Контакт	Сигнал SPP	Имя в байтном режиме	I/O	Бит	Описание
1	Strobe#	HostClk	O	CR.0\	Импульс (низкого уровня) подтверждает прием байта в конце каждого цикла
14	AutoFeed#	HostBusy	О	CR.1\	Сигнал квитирования. Низкий уровень означает готовность хоста принять байт; высокий уровень устанавливается по приему байта
17	SelectIn#	1284Active	О	CR.3\	Высокий уровень указывает на обмен в режиме IEEE 1284 (в режиме SPP уровень низкий)
16	Init#	Init#	O	CR.2	Не используется; установлен высокий уровень
10	Ack#	PtrClk	I	SR.6	Устанавливается в низкий уровень для индикации действительности данных на линиях Data[0:7]. В низкий уровень устанавливается в ответ на сигнал HostBusy
11	Busy	PtrBusy	I	SR.7\	Состояние занятости прямого канала
12	PE	AckDataReq¹	I	SR.5	Устанавливается ПУ для указания на наличие обратного канала передачи
13	Select	Xflag¹	I	SR.4	Флаг расширяемости
15	Error#	DataAvail#¹	I	SR.3	Устанавливается ПУ для указания на наличие обратного канала передачи
2-9	Data[0:7]	Data[0:7]	I/O	DR[0:7]	Двунаправленный (прямой и обратный) канал данных

¹ Сигналы действуют в последовательности согласования (см. ниже).

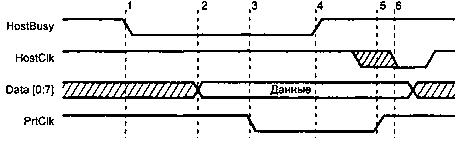

Рис. 1.2. Прием данных в байтном режиме

Фазы приема байта данных перечислены ниже.

1. Хост сигнализирует о готовности приема данных установкой низкого уровня на линии HostBusy.

2. ПУ в ответ помещает байт данных на линии Data[0:7].

3. ПУ сигнализирует о действительности байта установкой низкого уровня на линии PtrClk.

4. Хост устанавливает высокий уровень на линии HostBusy, указывая на занятость приемом и обработкой байта.

5. ПУ отвечает установкой высокого уровня на линии PtrClk.

6. Хост подтверждает прием байта импульсом HostClk.

Шаги 1–6 повторяются для каждого следующего байта. Квитирование осуществляется парой сигналов HostBusy и PtrClk; ПУ может и не использовать сигнал HostClk (это приглашение к выдаче следующего байта, напоминающее сигнал Ack# в интерфейсе Centronics). Побайтный режим позволяет поднять скорость обратного канала до скорости прямого канала в стандартном режиме. Однако он способен работать только на двунаправленных портах, которые раньше применялись в основном на малораспространенных машинах PS/2, но практически все современные порты можно сконфигурировать на двунаправленный режим (в настройках BIOS Setup — Bi-Di или PS/2).

1.3.3. Режим EPP

Протокол EPP (Enhanced Parallel Port — улучшенный параллельный порт) был разработан компаниями Intel, Xircom и Zenith Data Systems задолго до принятия стандарта IEEE 1284. Этот протокол предназначен для повышения производительности обмена по параллельному порту, впервые был реализован в чипсете Intel 386SL (микросхема 82360) и впоследствии принят множеством компаний как дополнительный протокол параллельного порта. Версии протокола, реализованные до принятия IEEE 1284, отличаются от нынешнего стандарта (см. ниже).

Протокол EPP обеспечивает четыре типа циклов обмена:

♦ запись данных;

♦ чтение данных;

♦ запись адреса;

♦ чтение адреса.

Назначение циклов записи и чтения данных очевидно. Адресные циклы используются для передачи адресной, канальной и управляющей информации. Циклы обмена данными отличаются от адресных циклов применяемыми стробирующими сигналами. Назначение сигналов порта EPP и их связь с сигналами SPP объясняются в табл. 1.4.

Таблица 1.4. Сигналы LPT-порта в режиме ввода-вывода EPP

Контакт	Сигнал SPP	Имя в EPP	I/O	Описание
1	Strobe#	Write#	O	Низкий уровень — цикл записи, высокий — цикл чтения
14	AutoLF#	DataStb#	O	Строб данных. Низкий уровень устанавливается в циклах передачи данных
17	SelectIn#	AddrStb#	O	Строб адреса. Низкий уровень устанавливается в адресных циклах
16	Init#	Reset#	O	Сброс ПУ (низким уровнем)
10	Ack#	INTR#	I	Прерывание от ПУ
11	Busy	Wait#	I	Сигнал квитирования. Низкий уровень разрешает начало цикла (установку строба в низкий уровень), переход в высокий — разрешает завершение цикла (снятие строба)
2-9	Data[0:7]	AD[0:7]	I/O	Двунаправленная шина адреса/данных
12	PaperEnd	AckDataReq¹	I	Используется по усмотрению разработчика периферии
13	Select	Xflag¹	I	Используется по усмотрению разработчика периферии
15	Error#	DataAvail#¹	I	Используется по усмотрению разработчика периферии

¹ Сигналы действуют в последовательности согласования (см. ниже).

EPP-порт имеет расширенный набор регистров (табл. 1.5), который занимает в пространстве ввода-вывода 5–8 смежных байт.

Таблица 1.5. Регистры EPP-порта

Имя регистра	Смещение	Режим	R/W	Описание
SPP Data Port	+0	SPP/EPP	W	Регистр данных SPP
SPP Status Port	+1	SPP/EPP	R	Регистр состояния SPP
SPP Control Port	+2	SPP/EPP	W	Регистр управления SPP
EPP Address Port	+3	EPP	R/W	Регистр адреса EPP. Чтение или запись в него генерирует связанный цикл чтения или записи адреса EPP
EPP Data Port	+4	EPP	R/W	Регистр данных EPP. Чтение (запись) генерирует связанный цикл чтения (записи) данных EPP
Not Defined	+5…+7	EPP	N/A	В некоторых контроллерах могут использоваться для 16-32-битных операций ввода-вывода

В отличие от программно-управляемых режимов, описанных выше, внешние сигналы EPP-порта для каждого цикла обмена формируются аппаратно по одной операции записи или чтения в регистр порта. На рис. 1.3 приведена диаграмма цикла записи данных, иллюстрирующая внешний цикл обмена, вложенный в цикл записи системной шины процессора (иногда эти циклы называют связанными). Адресный цикл записи отличается от цикла данных только стробом внешнего интерфейса.

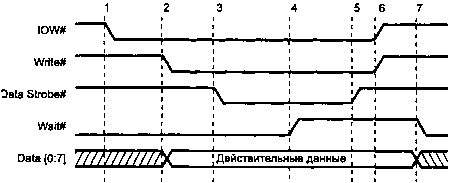

Рис. 1.3. Цикл записи данных EPP

Цикл записи данных состоит из следующих фаз.

1. Программа выполняет цикл вывода (IOWR#) в порт 4 (EPP Data Port).

2. Адаптер устанавливает сигнал Write# (низкий уровень), и данные помещаются на выходную шину LPT-порта.

3. При низком уровне Wait# устанавливается строб данных.

4. Порт ждет подтверждения от ПУ (перевода Wait# в высокий уровень).

5. Снимается строб данных — внешний EPP-цикл завершается.

6. Завершается процессорный цикл вывода.

7. ПУ устанавливает низкий уровень Wait#, указывая на возможность начала следующего цикла.

Пример адресного цикла чтения приведен на рис. 1.4. Цикл чтения данных отличается только применением другого стробирующего сигнала.

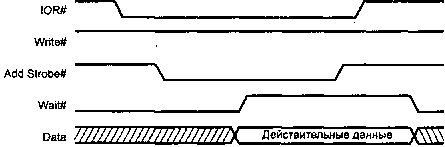

Рис. 1.4. Адресный цикл чтения EPP

Главной отличительной чертой EPP является выполнение внешней передачи во время одного процессорного цикла ввода-вывода. Это позволяет достигать высоких скоростей обмена (0,5–2 Мбайт/с). ПУ, подключенное к параллельному порту EPP, может работать со скоростью устройства, подключаемого через слот ISA.

Протокол блокированного квитирования (interlocked handshakes) позволяет автоматически настраиваться на скорость обмена, доступную и хосту, и ПУ. ПУ может регулировать длительность всех фаз обмена с помощью всего лишь одного сигнала Wait#. Протокол автоматически подстраивается под длину кабеля — вносимые задержки приведут только к удлинению цикла. Поскольку кабели, соответствующие стандарту IEEE 1284 (см. выше), имеют одинаковые волновые свойства для разных линий, нарушения передачи, связанного с «состязаниями» сигналов, происходить не должно. При подключении сетевых адаптеров или внешних дисков к EPP-порту можно наблюдать непривычное явление: снижение производительности по мере удлинения интерфейсного кабеля.
