Арсенал-Коллекция 2014 № 04 (22)

Замечания военных попытались учесть в модели А4Е8. Кроме башни увеличенного размера (прошла испытания на модели А4Е7, имевшей корпус аналогичный А4Е4) изменили ходовую часть. Вместо листовых рессор использовали систему с горизонтальной пружиной типа Хорстманна («двойные ножницы»). Этот модификация стала предшественником серийного легкого танка Mk.II. Как уже упоминалось, обозначение Light Tank Mk IA получили модификации танка с А4Е6 до А4Е10 (А4Е6 — с улучшенной формой корпуса, А4Е7 и А4Е9 — с корпусом А4Е4, высокой башней и рессорной подвеской, А4Е8 — с подвеской «двойные ножницы», А4Е10 — с двумя пулеметами в башне). На последней модификации фирма Vickers попыталась усилить вооружение танка. В увеличенной по высоте башне над пулеметом винтовочного калибра установили 12,7-мм пулемет Vickers. В задней стенке башни сделали одностворчатый люк. Корпус, ходовая часть, двигатель и трансмиссия остались без изменений. Толщина бронирования А4Е10 была существенно увеличена: борта — до 12 мм, а лобового бронелиста — до 18 мм. Эта модификация не получила одобрения у военных. Огневая мощь танка возросла, но обслуживать пулеметы, установленные один над другим, оказалось крайне неудобно.

В крупную серию Mk.IA так и не пошел — армейцы продолжали жаловаться на тесноту цилиндрической башни — в конце концов до требованию специалистов Королевского Танкового Корпуса было решено пойти на создание новой, четырехгранной формы, что привело к появлению семейства Mk.II. Построенные танки моделей Mk.I и Mk.IA использовались исключительно для обучения экипажей и проведения различных испытаний.

* * *

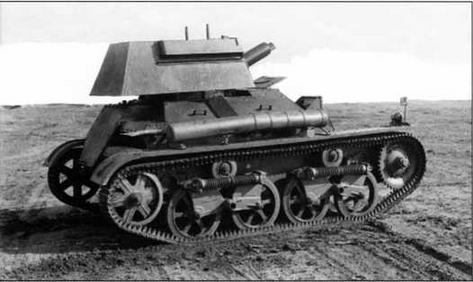

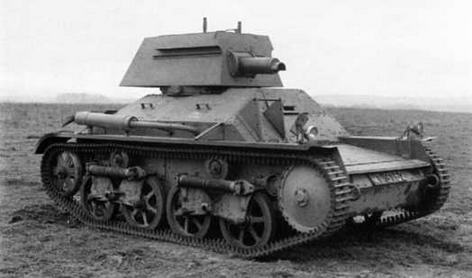

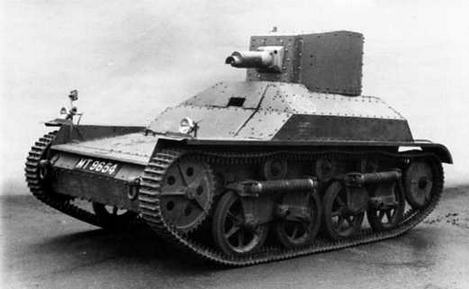

Carden-Loyd А4Е6 (вверху) и А4Е8 (внизу)

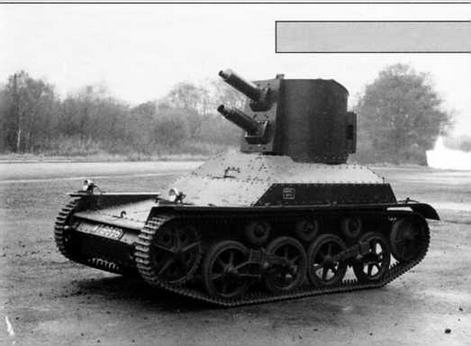

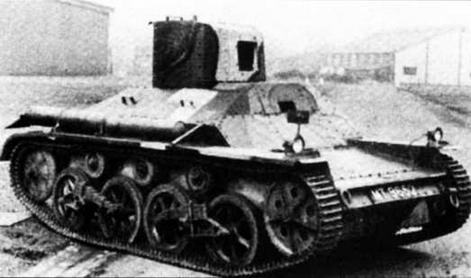

Carden-Loyd А4Е10

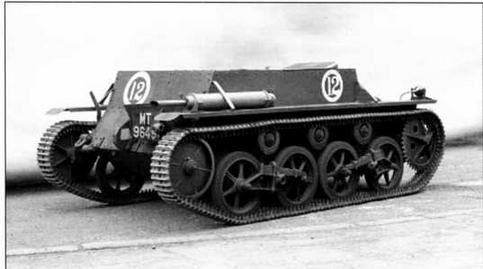

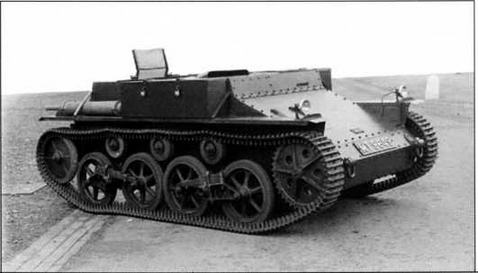

Бронетранспортер для артиллерийских наблюдателей Artillery Observers Car D5E1

Кроме 10 машин моделей Mk.I и Mk.IA на базе легкого танка А4Е2 построен бронетранспортер для артиллерийских наблюдателей Artillery Observers Car D5E1 (номер МТ9649). Этот опытный образец получил лобовой бронелист корпуса с большими углами наклона. Экипаж — наблюдатель и механик-водитель. На бронетранспортере отсутствовало вооружение.

Модификации Light Tank Mk.II, Mk.IIA, Mk.IIB и Mk.III

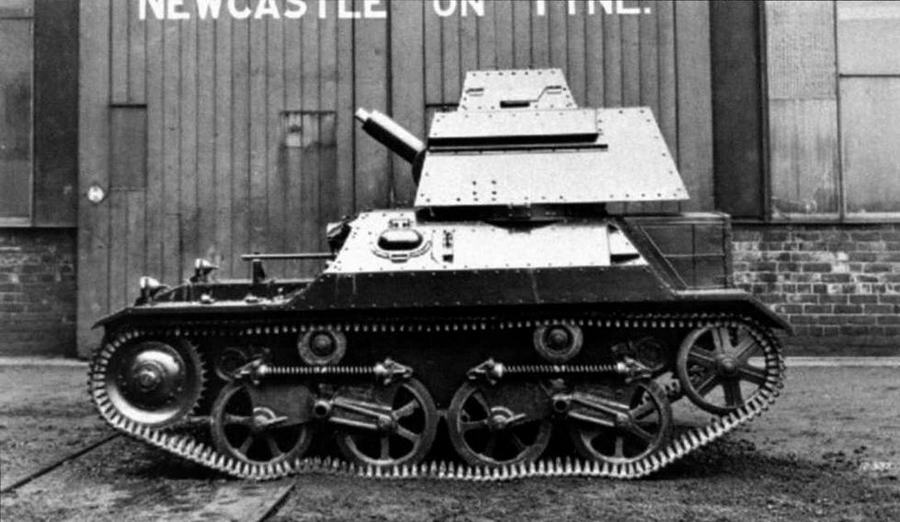

Дальнейшим развитием семейства Mk.I и Mk.IA стали машины, принципиально отличающиеся наличием новой четырехгранной (в форме усеченной пирамиды) башни №1 Mk.I увеличенных размеров. Первыми тремя такими машинами, известными как «прототипы легкого танка Mk.II» (Light Tank Mk.II prototypes) стали A4E13 (экспериментальная легкий танк с прямоугольной башней), А4Е14 (экспериментальный легкий танк с передачей Armstrong-Siddely), А4Е15 (экспериментальный легкий танк А4Е13 с двигателем Rolls-Royce и коробкой передач Wilson). Все танки оснащены подвеской системы Хорстманна «двойные ножницы». Ходовая часть полностью заимствовалась от А4Е8 и состояла из двух тележек с подвеской Хорстманна на каждый борт, трех поддерживающих роликов, переднего ведущего и заднего направляющего колеса. Тележка состояла из двух опорных катков. Упругим элементом была горизонтальная винновая пружина. Опорные катки и ролики оснащались резиновыми бандажами. Гусеница осталась мелкозвенчатой со стальными траками. Машины имели клёпаный корпус с передним расположением моторно-трансмиссионного отделения и боевым отделением в задней части. Высота подбашенной коробки была как у танков серии Light Tank Mk IA — это обеспечило комфортные условия для работы экипажа. Двигатель Meadows заменили на Rolls-Royce мощностью 66 л.с. с коробкой передач Wilson. Трансмиссия была смещена к правому борту. Лобовые и бортовые бронелисты устанавливали под наклоном — это при толщине 10 мм улучшало бронезащиту. Экипаж танка — два человека. Вооружение оставалось скромным: один пулемет Vickers калибра .303 (7,71 мм) с бронированным кожухом, расположенным в лобовом листе четырехгранной башни увеличенных размеров. Пулемет имел углы наводки от -3° до +20° в вертикальной плоскости. Посадка в танк производилась через двухстворчатый люк механика-водителя и через прямоугольный люк командира в крыше башни.

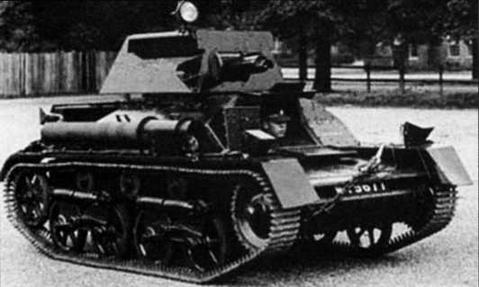

Один из серийных Мк.II (номер МТ9677) до (вверху) и после (внизу) модернизации

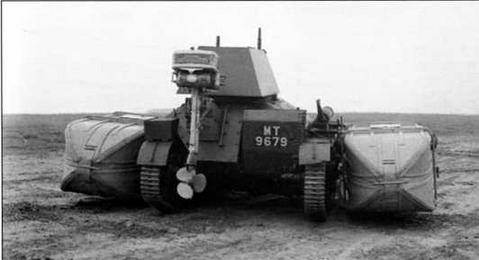

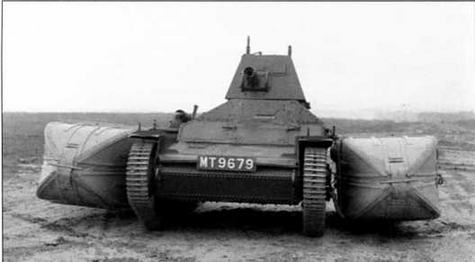

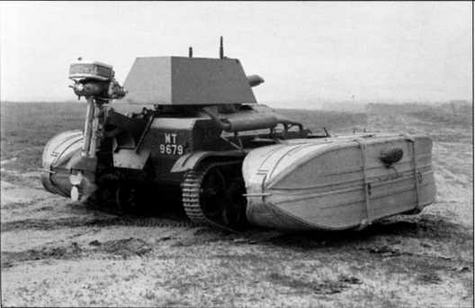

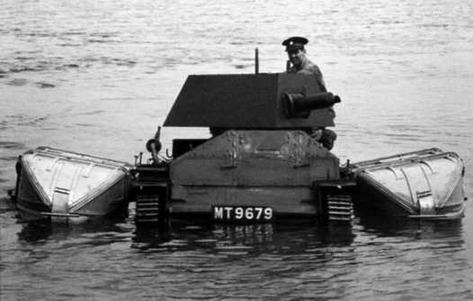

Один из серийных Мк.II (номер МТ9679) использовался в опытах по испытаниям навесного оборудования для преодоления водных преград: бортовых понтонов и подвесного мотора

Опытный образец А4Е13 в 1930 г. прошел ходовые испытания. За ним последовали незначительно модернизированные опытные образцы А4Е14 и А4Е15 (последний строился Королевским Арсеналом), после чего эта версия танка была принята на вооружение. В течение 1931 г. фирма Vickers- Armstrong изготовила 12 танков первой модификации, получивших официальное обозначение Light Tank Mk.II (номера МТ9675-МТ9686). Еще 4 машины выпустил Королевский Арсенал (CSOF, номера с МТ9687 по МТ9690). Большая часть из них использовалась Королевским Танковым Корпусом для учебных целей.

Один из серийных Mk.II (номер МТ9679) переделали в плавающий: с боков крепились поплавки, а сзади — подвесной лодочный мотор. Испытания танка проводились в Портсмуте и на острове Хэйлинг. Результаты были получены неплохие, но из-за небольшой скорости на плаву танк признали слишком уязвимым. На этом же танке впоследствии прошла испытания модернизированная подвеска Хорстманна «четверные ножницы». В этом варианте подвески для улучшения динамического хода катков использовались наклонные пружины.

Следующими в серии стали А4Е16, А4Е18 — прототипы MkIIA (А4Е16 — экспериментальный легкий танк оснащен коробкой передач Wilson использовался для тестирования различных типов гусениц, А4Е18 — экспериментальный легкий танк А4Е16 с двигателем Rolls-Royce) и А4Е17 — прототип MkIIB.

В течении следующих месяцев 1932 г. прототипы были запущены в серийное производство. Отличительной чертой танка стала башня с регулируемыми жалюзи по бортам и двухстворчатым люком командира вместо сдвижного. На модели Мк.IIВ сначала установили подвеску Хорстманна «двойные ножницы», которая при модернизации была заменена подвеской «четверные ножницы». Вместо трех поддерживающих роликов теперь использовалось два. Танк дополнительно оборудовали радиостанцией, применили улучшенную систему охлаждения двигателя, два топливных бака заменили на один, изменили бронировку кожуха пулемета и установили удлиненный глушитель.

Всего было изготовлено 50 машин: 29 модификации Mk.IIA выпустил Королевский Арсенал и 21 модификации MkIIB собрали на заводе Vickers Armstrong в Вулвиче.[* с учетом прототипов]

Небольшие заказы стали следствием экономического кризиса в Великобритании. В течении 1929-1932 гг. британцам пришлось отказаться от выпуска многобашеных танков Medium MkIII (серии А6) и тяжелых А1Е1 «Independent».

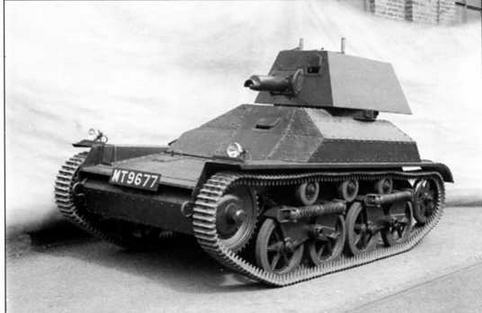

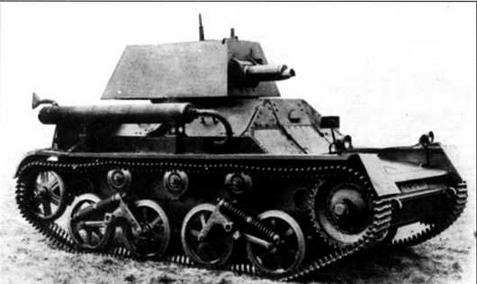

Помимо экспериментов с «водоплаванием», на машине номер МТ9677 прошла испытания модифицированная подвеска «четверные ножницы» Хортсманна

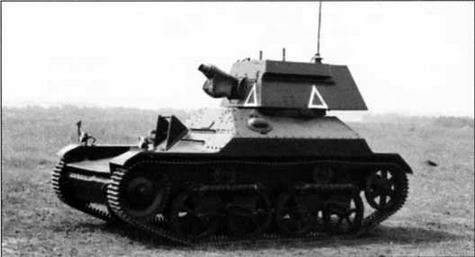

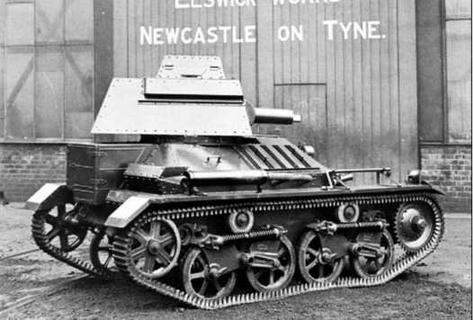

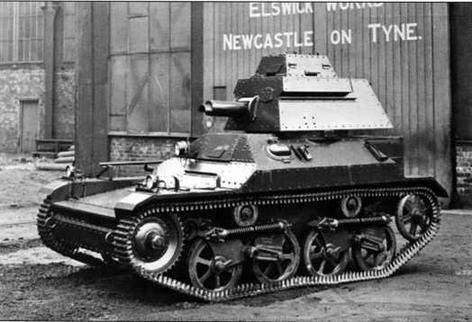

Легкие танки Mk.IIA

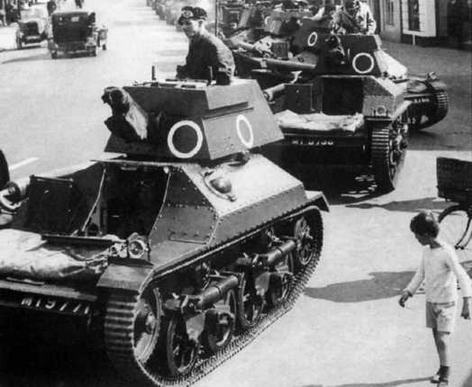

Легкие танки Мк.IIВ

Легкий танк Mk.IIB Indian Pattern. Главным визуальным отличием этих машин от Мк.IIВ стало наличие специальной командирской башенки

Особняком стояла разработанная для колониальных сил в Индии модификация Mk.IIB Indian Pattern. На этих машинах стояли двигатели Meadows ЕРТ мощностью 88 л.с., кроме того на крыше основной башни появилась небольшая командирская башенка.

Light Tank Mk.II / Mk.III

БОЕВАЯ МАССА (кг):

Mk.IIA 4250—4332

Mk.III 4506

ЭКИПАЖ, чел. 2
