AutoCAD 2008. Руководство пользователя

Полка и линия выноски связаны с многострочным текстовым объектом или блоком, поэтому при изменении местоположения полки содержимое и линия выноски перемещаются вместе с ней.

Выноска связывается с любым объектом, к которому прикреплена ее стрелка, если используются ассоциативные размеры и включена объектная привязка для позиционирования стрелок выносок. При перемещении объекта изменяется местоположение стрелки, а полка соответствующим образом растягивается.

ПРИМЕЧАНИЕ. Не следует путать выноски с линиями-выносками, которые автоматически генерируются как части размерных линий.

Краткий справочник

Команды

ВЫНОСКА

Построение линий, соединяющих пояснительные надписи с поясняемыми элементами

МВЫНОСКА

Построение линий, соединяющих пояснительные надписи с поясняемыми элементами

БВЫНОСКА

Построение простой выноски и надписи для нее

Системные переменные

DIMASSOC

Управляет ассоциативностью размерных объектов и расчленением размеров.

DIMGAP

Установка зазора вокруг размерного текста при разрыве размерной линии в соответствии с размерным текстом

DIMLDRBLK

Задает тип стрелки для выносок

Утилиты

Нет

Ключевые слова для команд

Нет

Создание и изменение выносок

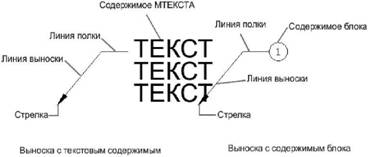

Как правило, в состав объекта-выноски входят стрелка, горизонтальная полка (не обязательно), линия выноски (прямая или кривая) и многострочный текстовый объект (или блок).

Пользователь может построить выноску из любой точки или объекта чертежа, управляя ее внешним видом. Выноски могут представлять собой отрезки прямых или гладкие кривые сплайнов.

Создание объекта-мультивыноски ("МВЫНОСКА") можно начать со стрелки, с концевой точки или с содержимого. При наличии стиля мультивыносок можно создать мультивыноску на основе этого стиля.

Объекты-мультивыноски могут содержать несколько линий выноски; таким образом, одно примечание может указывать на несколько объектов на чертеже. С помощью команды "МВЫНОСКАРЕД" можно добавлять выноски к ранее созданному объекту-мультивыноске и удалять из него выноски.

Для аннотативных мультивыносок, содержащих несколько сегментов-выносок, положение стрелок может зависеть от представления с учетом масштаба. Размеры горизонтальных полок и стрелок, а также расстояние от текста до полки зависят от масштабируемого представления. Внешний вид горизонтальной полки мультивыноски, тип линии выноски (прямая или сплайн) и количество сегментов выноски не зависят от масштабируемого представления. Дополнительную информацию см. в разделе Создание аннотативных выносок и мультивыносок.

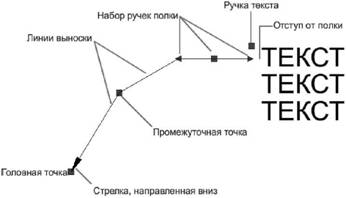

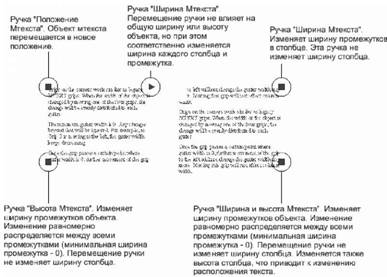

Для изменения внешнего вида мультивыноски можно воспользоваться ручками. С помощью ручек можно уменьшить или увеличить длину полки или линии выноски, а также переместить объект-выноску целиком.

Упорядочение выносок

В целях улучшения структуры и повышения согласованности чертежа предусмотрена возможность упорядочения мультивыносок.

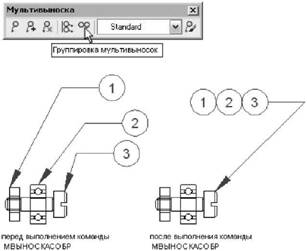

Можно сгруппировать объекты-мультивыноски с блоками в качестве содержимого и прикрепить их к одной линии полки. Команда МВЫНОСКАСОБР позволяет выбрать вариант группировки мультивыносок в соответствии с конкретными задачами черчения: по горизонтали, по вертикали или в пределах указанной области.

Можно равномерно распределить объекты-мультивыноски вдоль указанной линии. Команда МВЫНОСКАВЫР позволяет выровнять выбранные выноски и расположить их с одинаковыми интервалами в соответствии с заданными параметрами.

Демонстрация: выравнивание мультивыносок

Для запуска анимации нажмите стрелку "Просмотр".

Ассоциирование выносок с объектами

При использовании ассоциированных размеров (переменная DIMASSOC) в режиме объектной привязки стрелка выноски связывается с объектом, на который она указывает. При изменении положения объекта стрелка также перемещается вместе с ним, а линия-выноска растягивается так, чтобы многострочный текст пояснительной надписи оставался на своем месте.

См. также:

■ Создание аннотативных выносок и мультивыносок

Построение выноски с прямой линией

1. Выберите пункт меню "Размер"→"Мультивыноска".

2. В командной строке введите "п" для выбора параметров.

3. Введите "в" для задания параметров выноски.

4. Введите "т" для задания типа выноски.

5. Введите "п" для задания прямолинейных выносок.

6. Щелкните на чертеже в начальной точке стрелки выноски.

7. Щелкните в конечной точке стрелки выноски.

8. Введите многострочный текст.

9. На панели инструментов "Форматирование текста" нажмите "OK".

Мультивыноска

МВЫНОСКА

Процедура создания выноски-сплайна с текстом или блоком

1. Выберите пункт меню "Размер"→"Мультивыноска".

2. В командной строке введите "п" для выбора параметров.

3. Введите "в" для задания параметров выноски.

4. Введите "т" для задания типа выноски.

5. Введите "с" для задания выноски в виде сплайна.

6. Щелкните на чертеже в начальной точке стрелки выноски.

7. Щелкните в конечной точке выноски.

8. Введите многострочный текст.

9. На панели инструментов "Форматирование текста" нажмите "OK".

Мультивыноска

МВЫНОСКА

Редактирование пояснительной надписи

1. Дважды нажмите кнопку мыши на тексте, который надо изменить.

Контекстный редактор отображается как для однострочного, так и для многострочного текста. Панель "Форматирование текста" не доступна для однострочного текста.

2. Отредактируйте текст.

ДИАЛРЕД

Построение нескольких выносок, ведущих к одной аннотации

1. Выберите мультивыноску.

2. На панели инструментов "Мультивыноска" выберите "Добавить выноску".

3. Укажите концевую точку для новой выноски.

Мультивыноска

МВЫНОСКАРЕД
