■ Вес линии. Определяет вес линии для полки.
5. Укажите обозначение и размер стрелки для мультивыноски.
6. На вкладке "Структура выноски" выберите значения следующих параметров (или отмените выбор значений).
■ Максимум точек выноски. Определяет максимальное количество точек линии полки для мультивыноски.
■ Углы первого и второго сегментов. Определяет значения углов для первой или второй точек на полке.
■ Полка — Горизонтальное положение. Прикрепление горизонтальной полки к содержимому
■ Задать величину полки. Определяет постоянную длину линии полки для мультивыноски.
7. На вкладке "Содержимое" укажите тип содержимого мультивыноски: текст или блок. Если в качестве содержимого объекта-мультивыноски указан текст, выберите значения следующих параметров (или отмените выбор значений).
■ Текст по умолчанию. Определяет текст по умолчанию для содержимого мультивыноски. Здесь можно вставить поле.
■ Текстовый стиль. Заранее определенный текстовый стиль для текста атрибута. Отображаются загруженный на данный момент текстовые стили.
■ Угол строки текста. Определяет угол поворота текста мультивыноски.
■ Цвет текста. Определяет цвет текста мультивыноски.
■ Высота листа. Определяет высоту текста, отображаемого в пространстве листа.
■ Текст в рамке. Заключение текста мультивыноски в рамку.
■ Прикрепление. Определяет способ прикрепления полки к тексту мультивыноски.
■ Отступ от полки. Определяет расстояние между полкой и текстом мультивыноски.
8. Если в качестве содержимого указан блок, выберите значения следующих параметров (или отмените выбор значений).
■ Блок-источник. Определяет блок, используемый в качестве содержимого мультивыноски.
■ Прикрепление. Определяет способ прикрепления блока к объекту-мультивыноске. Для прикрепления блока можно указать границы, точку вставки или центральную точку блока.
■ Цвет. Определяет цвет содержимого блока мультивыноски. По умолчанию выбрано значение "ПоБлоку".
8. Нажмите OK.
Размеры
Мультивыноска
МВЫНОСКАСТИЛЬ
Процедура применения стиля выносок к существующей выноске
1. Выберите мультивыноску, к которой требуется применить новый стиль.
2. На панели инструментов "Мультивыноска" выберите в ниспадающем списке требуемый стиль мультивыносок.
3. Для создания нового стиля щелкните на значке "Стиль мультивыносок".
Мультивыноска
МВЫНОСКАСТИЛЬ
Команды
МВЫНОСКАСТИЛЬ
Системные переменные
CMLEADERSTYLE
Задание имени текущего стиля мультивыноски
Утилиты
Нет
Ключевые слова для команд
Нет
Добавление содержимого к выноске
Выноски могут содержать многострочный текст или блоки, которые служат метками частей чертежа.
Содержимым выноски может служить многострочный текст. При создании стиля выносок можно вставить текст по умолчанию. В аннотациях выносок можно применить и изменить стиль, цвет, высоту и выравнивание текста. Можно также задать смещение многострочного текстового объекта, указав отступ от полки в текущем стиле выносок.
Предусмотрена возможность создания аннотативных мультивыносок с текстом в качестве содержимого. К текстовому содержимому может применяться масштабирование, соответствующее заданному масштабируемому представлению. Значения параметров ширины, выравнивания, прикрепления и поворота для текстового содержимого зависят от представления с учетом масштаба. Фактическое содержимое текста не зависит от масштабируемого представления.

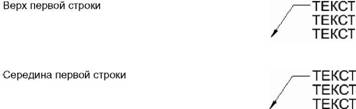

Предусмотрено несколько вариантов размещения многострочного текста в качестве содержимого объекта-выноски.
Для задания блока в качестве содержимого мультивыноски можно применить стиль мультивыносок, который содержит ссылку на блок, расположенный на чертеже.
ПРИМЕЧАНИЕ. В качестве содержимого и стрелок объектов-мультивыносок невозможно использовать аннотативные блоки.
Для соединения блока с мультивыноской можно прикрепить полку к выбранной точке вставки в блоке. Можно также соединить мультивыноску с центральной точкой выбранного блока.
Предусмотрена возможность создания аннотативных мультивыносок с блоками в качестве содержимого. Если содержимое состоит из блоков, к нему применяется масштабирование в соответствии с заданным масштабируемым представлением. При изменении масштабируемого представления все атрибуты блоков, используемых в качестве содержимого, остаются неизменными.
См. также:
■ Использование полей в тексте
Команды
ДИАЛРЕД
Редактирование текстов (в том числе размерных), описаний атрибутов и допусков формы и расположения
РЗМСТИЛЬ
Создание и модификация размерных стилей
МВЫНОСКА
Построение линий, соединяющих пояснительные надписи с поясняемыми элементами
МТЕКСТ
Создает абзацы текста как единый объект многострочного текста
НАСТРОЙКА
Параметры данной вкладки служат для пользовательской настройки программы
ОКНОСВ
Управление свойствами объектов
ОЧИСТИТЬ
Очистка чертежа от неиспользуемых именованных элементов (описаний блоков, слоев и т.п.)
КТЕКСТ
Управление отображением и выводом на плоттер текста и атрибутов
