Select objects: – нажать клавишу Enter для окончания выбора объектов

Specify first point of mirror plane (3 points) or [Object/Last/Zaxis/View/XY/YZ/ZX/3points] <3points>: – указать первую точку плоскости отражения

Specify second point on mirror plane: – указать вторую точку плоскости отражения

Specify third point on mirror plane: – указать третью точку плоскости отражения

Delete source objects? [Yes/No] <N>: – удалять ли исходные объекты

Ключи команды MIRROR3D:

Object – отображение относительно выбранного плоского объекта: отрезка, окружности, дуги или сегмента двумерной полилинии;

Last – отображение относительно плоскости, использовавшейся в предыдущей команде отображения;

Zaxis – отображение относительно плоскости, заданной двумя точками, первая из которых лежит на плоскости, а вторая определяет вектор нормали к плоскости;

View – плоскость отражения ориентируется согласно плоскости взгляда текущего видового экрана, проходящей через указанную точку;

XY, YZ, ZX – плоскость отражения ориентируется вдоль одной из стандартных плоскостей (XY, YZ или ZX), проходящей через указанную точку;

3points – отображение относительно плоскости, проходящей через три заданные точки.

Плоскость отображения может представлять собой: плоскость построения двумерного объекта; плоскость, параллельную одной из плоскостей координат (XY, YZ или XZ) текущей ПСК и проходящую через заданную точку; плоскость, определяемую тремя указанными точками.

Размножение трехмерным массивом

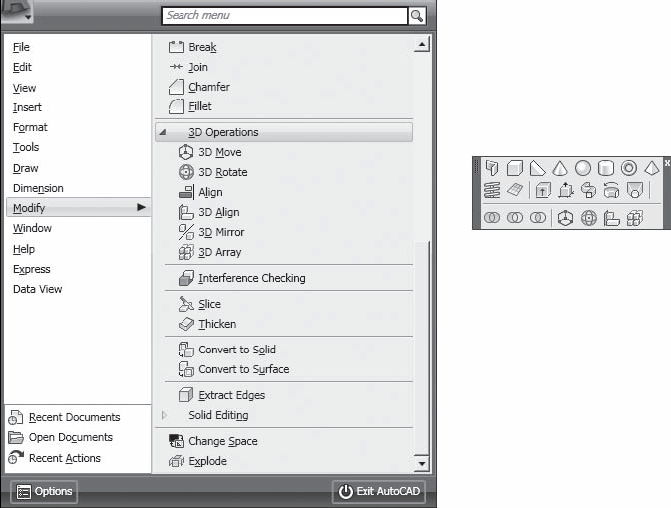

Команда 3DARRAY позволяет создавать прямоугольный и круговой массивы объектов в трехмерном пространстве. Отличие от аналогичной команды, применяемой в двумерном моделировании, состоит в том, что при создании прямоугольного массива объектов кроме количества столбцов и строк запрашивается (задается вдоль направления оси Z) количество уровней, а при создании кругового массива вместо центра вращения используется ось вращения, начальная и конечная точки которой следует указать в ответ на запросы. Команда 3DARRAY вызывается из падающего меню Modify 3D Operations 3D Array. Запросы команды 3DARRAY:

Select objects: – выбрать объекты

Select objects: – нажать клавишу Enter для окончания выбора объектов

Enter the type of array [Rectangular/Polar] <R>: – указать тип массива

Enter the number of rows (– ) <1>: – указать число рядов

Enter the number of columns (|||) <1>: – указать число столбцов

Enter the number of levels (...) <1>: – указать число уровней

Specify the distance between rows (– ): – указать расстояние между рядами

Specify the distance between columns (|||): – указать расстояние между столбцами

Specify the distance between levels (...): – указать расстояние между уровнями

Для формирования кругового массива следует выбрать ключ Polar. При этом команда выдает следующие запросы:

Select objects: – выбрать объекты

Select objects: – нажать клавишу Enter для окончания выбора объектов

Enter the type of array [Rectangular/Polar] <R>: R – выбрать круговой тип массива

Enter the number of items in the array: – указать количество элементов в массиве

Specify the angle to fi ll (+=ccw, -=cw) <360>: – указать угол заполнения

Rotate arrayed objects? [Yes/No] <Y>: – указать, поворачивать ли объекты массива

Specify center point of array: – указать центральную точку массива

Specify second point on axis of rotation: – указать вторую точку оси поворота

Обрезка и удлинение трехмерных объектов

Любой трехмерный объект можно обрезать либо удлинить до другого объекта независимо от того, лежат ли они оба в одной плоскости и каким кромкам параллельны – режущим или граничным. Чтобы произвести обрезку (удлинение), с помощью системных переменных PROJMODE и EXTEDGE следует выбрать одну из трех проекций: плоскость XY текущей ПСК, плоскость текущего вида или реальное трехмерное пространство.

Чтобы данные операции были выполнены успешно, объекты должны пересекаться с граничными кромками в пространстве, иначе в результате обрезки (удлинения) с проецированием на плоскость XY текущей ПСК новые границы объектов могут не соответствовать указанным кромкам в пространстве.

При вызове команд TRIM и EXTEND, первая из которых выполняет обрезку части объекта по заданной границе, а вторая осуществляет вытягивание до границы в трехмерном пространстве, используется ключ Project, который определяет режим отсечения/вытягивания.

Сопряжение трехмерных объектов

В AutoCAD можно сопрягать любые объекты, расположенные в одной плоскости и имеющие направления выдавливания, не параллельные оси Z текущей ПСК. Направление выдавливания сопрягающей трехмерной дуги определяется следующим образом:

если объекты расположены в одной плоскости и имеют одно направление выдавливания, перпендикулярное ей, сопрягающая дуга лежит в той же плоскости и имеет то же направление выдавливания;

если объекты расположены в одной плоскости, но имеют противоположные или вообще различные направления выдавливания, сопрягающая дуга располагается в этой же плоскости. Направление ее выдавливания перпендикулярно плоскости построения объектов; из двух перпендикуляров выбирается ближайший к оси Z текущей ПСК.

Построение сечений

Команда SECTION осуществляет построение поперечного сечения тела в виде области или неименованного блока. Поперечное сечение – это пересечение плоскости и выбранного тела (рис. 14.2).

Рис. 14.2. Формирование сечения

Запросы команды SECTION:

Select objects: – выбрать объекты

Select objects: – нажать клавишу Enter для завершения выбора объектов

Specify first point on Section plane by [Object/Zaxis/View/XY/YZ/ZX/3points] <3points>: – указать первую точку на секущей плоскости или один из ключей

Specify second point on plane: – указать вторую точку на плоскости

Specify third point on plane: – указать третью точку на плоскости
