AutoCAD 2009. Начали!

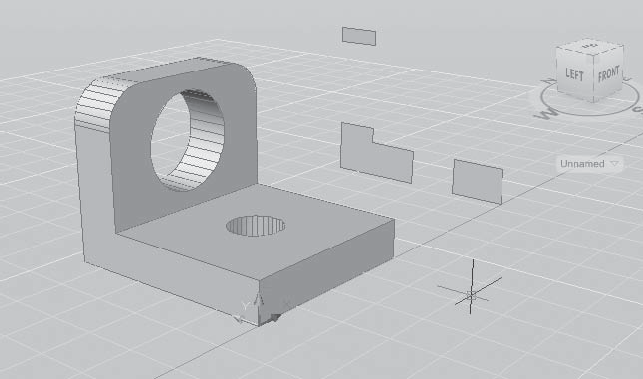

Ключи команды SECTION:

Object – выравнивание секущей плоскости с сегментом круга, эллипса, круговой или эллиптической дуги, двумерного сплайна или двумерной полилинии;

Zaxis – определение секущей плоскости посредством задания двух точек этой плоскости, одна из которых расположена на оси Z;

View – проводит секущую плоскость параллельно плоскости вида на текущем видовом экране. Расположение секущей плоскости определяется указанной точкой;

XY – выравнивание секущей плоскости с плоскостью XY текущей ПСК;

YZ – выравнивание секущей плоскости параллельно плоскости YZ текущей ПСК;

ZX – выравнивание секущей плоскости параллельно плоскости ZX текущей ПСК;

3points – задание секущей плоскости по трем точкам.

По умолчанию секущая плоскость задается путем указания трех точек.

Получение разрезов

Команда SLICE осуществляет построение нового тела путем разрезания какого-либо существующего тела плоскостью (рис. 14.3). Команда вызывается из падающего меню Modify 3D Operations Slice.

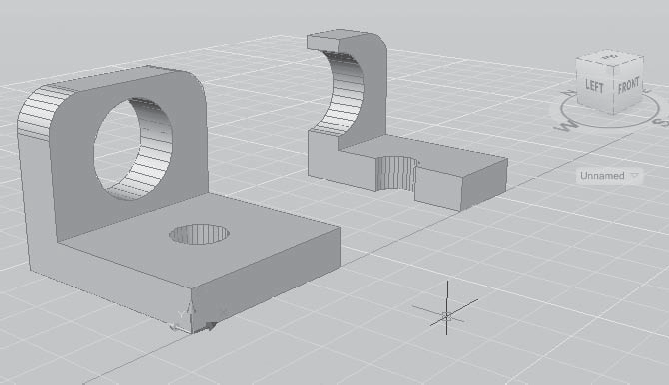

Рис. 14.3. Формирование разреза

Запросы команды SLICE:

Select objects to slice: – выбрать объекты

Select objects to slice: – нажать клавишу Enter для завершения выбора объектов

Specify start point of slicing plane or [planar Object/Surface/Zaxis/View/XY/YZ/ZX/3points] <3points>: – указать первую точку на режущей плоскости

Specify second point on plane: – указать вторую точку на плоскости

Specify a point on desired side or [keep Both sides] <Both>: – указать точку с нужной стороны от плоскости

Ключи команды SLICE:

Object – задает плоскость с помощью выбранного плоского объекта: отрезка, окружности, дуги, эллипса, эллиптической дуги, двумерного сплайна или сегмента двумерной полилинии;

Zaxis – задает плоскость двумя точками, первая из которых лежит на ней, а вторая определяет вектор нормали к плоскости;

View – задает плоскость, выровненную с плоскостью вида текущего видового экрана и проходящую через заданную точку;

XY, YZ, ZX – задают плоскость, выровненную соответственно с плоскостью XY, YZ или ZX и проходящую через заданную точку;

3points – определяет плоскость, проходящую через три заданные точки;

keep Both sides – оставляет обе части разрезанного тела.

Преобразование в тело

Команда CONVTOSOLID преобразует в трехмерные тела полилинии и окружности, для которых задана высота. Команда вызывается из падающего меню Modify 3D Operations Convert to Solid.

В выдавленные трехмерные тела можно преобразовать следующие объекты:

полилинии с равномерной шириной, имеющие высоту;

замкнутые полилинии с нулевой шириной, имеющие высоту;

окружности, обладающие высотой.

Системная переменная DELOBJ определяет, будут ли выбранные пользователем объекты удалены после создания тела или будет выдана подсказка на удаление объектов.

Преобразование в поверхность

Команда CONVTOSURFACE преобразует объекты в поверхности. Команда вызывается из падающего меню Modify 3D Operations Convert to Surface.

В поверхности можно преобразовать следующие объекты: двумерные фигуры; области; разомкнутые полилинии с нулевой шириной, имеющие высоту; отрезки, имеющие высоту; дуги, имеющие высоту; плоские трехмерные грани.

Снятие фасок на гранях

Команда CHAMFER осуществляет снятие фасок (скашивание) на пересечениях смежных граней тел, как и в двумерном пространстве. Команда вызывается из падающего меню Modify Chamfer или щелчком на пиктограмме Chamfer на панели инструментов Modify. При использовании команды необходимо вначале выбрать базовую поверхность, затем ввести размеры фаски и выбрать ребра (рис. 14.4).

Рис. 14.4. Пример снятия фаски с тела

Запросы команды CHAMFER:

(TRIM mode) Current chamfer Dist1 = 10.0000, Dist2 = 10.0000 – параметры фаски

Select first line or [Undo/Polyline/Distance/Angle/Trim/mEthod/Multiple]: – выбрать первый отрезок или один из ключей

Base surface selection... – выбирается базовая поверхность

Enter surface selection option [Next/OK (current)] <OK>: – нажать клавишу Enter, если подсвечена нужная поверхность.

Если требуется другая поверхность, следует ввести N, для того чтобы подсветить смежную поверхность, а затем нажать клавишу Enter

Specify base surface chamfer distance <10.0000>: – указать длину фаски для базовой поверхности

Specify other surface chamfer distance <10.0000>: – указать длину фаски для другой поверхности

Select an edge or [Loop]: – выбрать ребро

Select an edge or [Loop]: – выбрать ребро

Ключи команды CHAMFER:

Undo – отменяет предыдущую операцию в команде;

Polyline – построение фасок вдоль всей полилинии;

Distance – задание длин фасок, то есть расстояний от выбранного пересечения до концов линии фаски;

Angle – задание в качестве параметров фаски одной из ее длин и величины угла;

Trim – определяет, обрезаются ли выбранные грани по конечным точкам фаски;

mEthod – определяет, используются ли для построения фаски значения двух длин или значение длины и величины угла;
