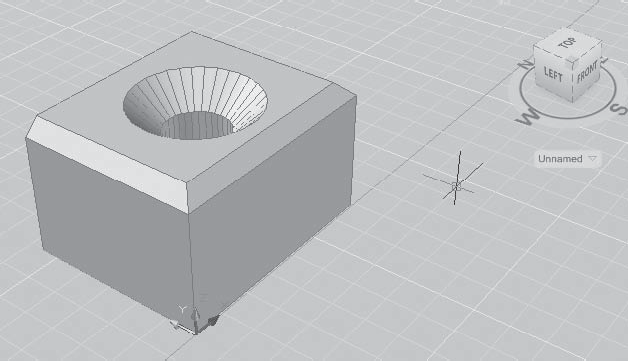

Multiple – создает фаски для кромок нескольких наборов объектов.

Сопряжение граней

Команда FILLET осуществляет плавное сопряжение (скругление) граней, как и в двумерном моделировании (рис. 14.5). Для скругления тел можно воспользоваться несколькими способами. Во-первых, так же, как и для плоских объектов, можно задать радиус и затем указать ребра. Второй путь – указать радиус скругления для каждого ребра. И наконец, еще один способ – скруглять последовательность касательных ребер. Команда вызывается из падающего меню Modify Fillet или щелчком на пиктограмме Fillet на панели инструментов Modify.

Запросы команды FILLET:

Current settings: Mode = TRIM, Radius = 10.0000 – текущие настройки

Select first object or [Undo/Polyline/Radius/Trim/Multiple]: – выбрать первый объект

Enter fillet radius <10.0000>: – указать радиус сопряжения

Select an edge or [Chain/Radius]: – выбрать ребро

Select an edge or [Chain/Radius]:

Select an edge or [Chain/Radius]: – нажать клавишу Enter для завершения работы команды

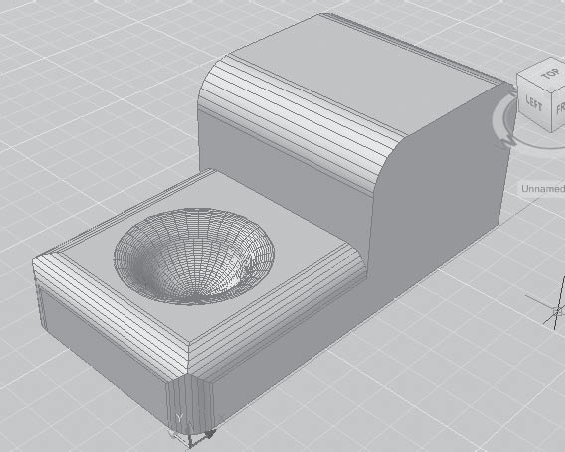

Рис. 14.5. Пример скругления тела

Ключи команды FILLET:

Undo – отменяет предыдущую операцию в команде;

Polyline – строит дуги сопряжения во всех точках пересечения линейных сегментов двумерной полилинии;

Radius – задание радиуса сопрягающей дуги;

Trim – определяет, обрезаются ли выбранные кромки по конечным точкам дуги сопряжения;

Multiple – скругление углов у нескольких наборов объектов.

Глава 15 Определение трехмерных видов

Использование AutoCAD для создания трехмерных моделей и их изображений имеет множество преимуществ по сравнению с применением программы в двумерном моделировании, но вместе с тем требует несколько иного подхода. Работа в трехмерном пространстве представляет собой сочетание рисования, редактирования и установки видов и видовых экранов для изображения модели.

При построении трехмерной модели приходится работать более чем с одним видом объекта. Возможно, что изображение объекта будет достаточно информативным на одном виде и нечитаемым на другом. В любом случае при работе с трехмерными объектами следует установить несколько видовых экранов, например один – с видом в плане, другой – с видом слева, дополнительный – с аксонометрическим видом.

Находясь в пространстве модели, можно рассматривать сформированные объекты с любой точки зрения. Точкой зрения (видом) называется направление, задаваемое из трехмерной точки пространства на начало системы координат. Установка направления взгляда производится в начале работы с моделью или при необходимости рассмотреть завершенную модель из какой-либо конкретной точки. AutoCAD позволяет взглянуть на рисунок из любой точки пространства, даже изнутри изображаемого объекта. Перемещая точку зрения в нужную позицию, удобнее формировать объекты, редактировать их, а также получать изображения со скрытыми линиями, закрашенные и тонированные. Можно получать виды в ортогональной и перспективной проекциях.

С помощью инструментов трехмерного просмотра и навигации можно перемещаться по чертежу, настраивать камеру на определенный вид и создавать анимации для обеспечения параллельного доступа к своему проекту другим пользователям. Можно перемещаться по всей трехмерной модели в режиме движения по кругу, разворота, обхода или облета, настраивать камеру, создавать анимацию предварительного просмотра и записывать анимации траектории перемещения, которые можно передавать другим пользователям для визуального ознакомления с проектом.

Установка ортогональных и аксонометрических видов

Для установки ортогональных и аксонометрических видов используются инструменты падающего меню View 3D Views или с плавающей панели инструментов View (рис. 15.1, 15.2).

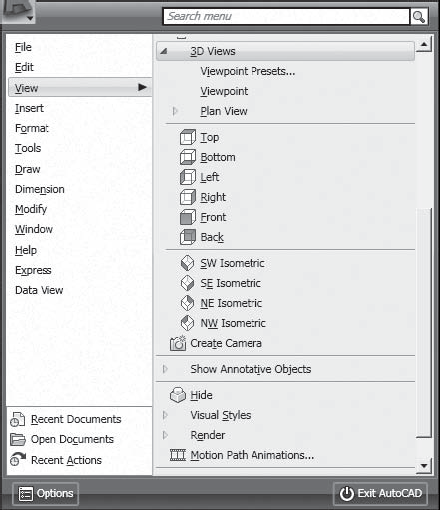

Рис. 15.1. Падающее меню View

Рис. 15.2. Плавающая панель инструментов View

Плавающая панель View содержит следующие инструменты:

Named Views… – сохранение и восстановление именованных видов в диалоговом окне View Manager, которое также можно открыть из падающего меню View Named Views...;

Top – установка точки зрения сверху (план, горизонтальная проекция);

Bottom – установка точки зрения снизу;

Left – установка точки зрения слева (профильная проекция);

Right – выбор точки зрения справа;

Front – установка точки зрения спереди (фронтальная проекция);

Back – установка точки зрения сзади;

SW Isometric – выбор юго-западного изометрического вида;

SE Isometric – установка юго-восточного изометрического вида;

NE Isometric – установка северо-восточного изометрического вида;

NW Isometric – установка северо-западного изометрического вида;

Create Camera – позволяет включить и установить положения камеры и цели;

Previous View – установка предыдущего вида;

View Control – инструмент позволяет выбрать и установить текущий вид.

Интерактивное управление точкой взгляда

Команда 3DORBIT активизирует на текущем видовом экране режим интерактивного управления точкой взгляда при работе в трехмерном пространстве. Видом модели в это время можно управлять с помощью мыши. С орбиты может рассматриваться как вся модель, так и ее отдельные объекты. Команда вызывается из падающего меню View Orbit Constrained Orbit или щелчком на пиктограмме Constrained Orbit на плавающей панели инструментов Orbit или 3D Navigation.

Для того чтобы приступить к вращению вида, нужно нажать кнопку мыши и начать перемещать ее. При этом точка цели остается неподвижной, а положение камеры, то есть наблюдателя, перемещается относительно нее. Пока команда 3D0RBIT активна, редактирование объектов невозможно.

Свободная орбита

Команда 3DFORBIT активизирует управление интерактивным просмотром объектов в трехмерном режиме, используя неограниченную орбиту, обеспечивающую движение по кругу в любом направлении без привязки к плоскости. При этом точка зрения не ограничена плоскостью XY или осью Z. Команда вызывается из падающего меню View Orbit Free Orbit или щелчком на пиктограмме Free Orbit на плавающей панели инструментов Orbit или 3D Navigation.
