Далее появится следующий запрос:
Specify radius or [Diameter] <0.0000>:
Укажите радиус или выберите параметр Diameter, чтобы задать диаметр шара.
Цилиндр

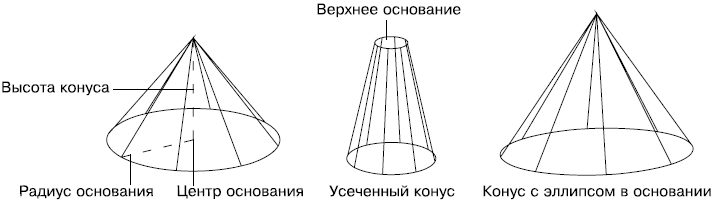

Еще одной типовой фигурой является цилиндр (рис. 11.5). Как и в случае с конусом, основанием цилиндра может быть как окружность, так и эллипс.

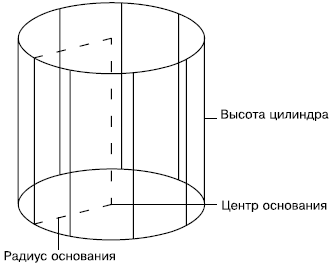

Рис. 11.5. Параметры цилиндра
Построение
После запуска команды появится приглашение:
Specify center point of base or [3P/2P/Ttr/Elliptical]:
Укажите координаты центральной точки основания цилиндра или выберите один из параметров, чтобы задать конфигурацию основания каким-либо другим способом.
• Выберите параметр 3P, чтобы задать основание цилиндра, путем определения трех точек окружности.
• Параметр 2P позволяет определить размеры основания, указав координаты двух диаметрально противоположных точек окружности.
• Параметр Ttr предоставляет возможность создать круглое основание цилиндра путем указания двух касательных к окружности и значения ее радиуса. Касательные линии должны существовать на чертеже до вызова команды создания цилиндра.
• Выбрав параметр Elliptical, вы сможете создать в качестве основания эллипс. В этом случае необходимо задать большую и малую ось эллипса, а при желании также указать центр эллиптического основания.
Если вы не выбрали дополнительный параметр, а просто указали центральную точку основания, то появится запрос:
Specify base radius or [Diameter] <0.0000>:
Введите радиус или, выбрав параметр Diameter, определите диаметр круга в основании цилиндра. Появится последний запрос:
Specify height or [2Point/Axis endpoint] <0.0000>:
Вы можете указать высоту или определить наклон цилиндра, выбрав один из параметров.
• 2Point – высота будет равной расстоянию между двумя указанными точками, а основание цилиндра параллельно плоскости XY.
• Выберите параметр Axis endpoint, чтобы указать координаты центральной точки верхнего основания. Так можно построить цилиндр, который будет наклонен к плоскости XY.
Пирамида
В более старых версиях программы создать пирамиду можно было только в виде поверхностного примитива, но начиная с AutoCAD 2007 появилась новая команда – PYRAMID, которая позволяет создавать пирамидальные тела различной конфигурации (рис. 11.6). Основанием пирамиды служит правильный многоугольник.
Рис. 11.6. Примеры пирамид
Приступая к созданию пирамиды, щелкните на кнопке Pyramid (Пирамида) на вкладке Home (Основная)
в группе 3D Modeling (Трехмерное моделирование) ленты или выполните команду меню Draw– > Modeling– > Pyramid (Черчение -> Моделирование -> Пирамида).После запуска команды появится запрос:
Specify center point of base or [Edge/Sides]:
Введите координаты центральной точки основания пирамиды или выберите один из параметров.
• Выберите параметр Edge, если хотите определить конфигурацию основания пирамиды, задав координаты двух угловых соседних точек многоугольника.
• Параметр Sides служит для определения количества сторон многоугольника в основании пирамиды. По умолчанию создается пирамида с квадратом в основании, то есть данному параметру присвоено значение 4.
Если на предыдущем этапе вы указали центр пирамиды, то появится запрос:
Specify base radius or [Inscribed] <0.0000>:
Необходимо указать радиус мнимой окружности, проходящей через все вершины многоугольника основания. Можно также выбрать параметр Inscribed и в ответ на запрос Specify base radius or [Circumscribed] <0.0000>: указать радиус окружности, вписанной в многоугольник, то есть окружности, для которой все стороны многоугольника будут являться касательными.
Последний запрос команды выглядит следующим образом:
Specify height or [2Point/Axis endpoint/Top radius] <0.0000>:
Задайте высоту пирамиды или выберите один из параметров.
• 2Point – высота будет равной расстоянию между двумя указанными точками. При этом основание пирамиды расположится параллельно плоскости XY.
• Выберите параметр Axis endpoint, чтобы указать координаты верхней точки пирамиды.
• Выбрав параметр Top radius, введите значение радиуса верхнего основания усеченной пирамиды в ответ на приглашение Specify top radius <0.0000>:. Обратите внимание, что здесь указывается радиус вписанной или описанной окружности, в зависимости от того, какая окружность была указана для нижнего основания. Если нажать клавишу Enter, выбрав тем самым значение 0, установленное по умолчанию, то будет построена полная пирамида. После указания радиуса верхнего основания программа выдаст запрос:
Specify height or [2Point/Axis endpoint] <0.0000>:
В ответ необходимо указать высоту пирамиды.
Тор
Тор – это тело, которое можно сравнить с обручем или пространственным кольцом (рис. 11.7).
Рис. 11.7. Виды торов
Тор можно построить с помощью команды TORUS, которую вызывают щелчком на кнопке Torus (Тор) на вкладке Home (Основная) в группе 3D Modeling (Трехмерное моделирование) ленты или выполнением команды меню Draw– > Modeling– > Torus (Черчение -> Моделирование -> Тор).
