AutoCAD 2009

Select objects:

Выделите нужные объекты и нажмите клавишу Enter. Появится следующее приглашение:

Enter the type of array [Rectangular/Polar] <R>:

Выберите параметр Rectangular, так как вы создаете прямоугольный массив. Появится запрос:

Enter the number of rows (–) <1>:

Введите общее количество строк (вдоль оси X) и нажмите клавишу Enter. AutoCAD выдаст следующий запрос:

Enter the number of columns (|||) <1>:

Введите общее количество столбцов и нажмите клавишу Enter. Столбцы задаются вдоль оси Y. Так как массив создается в трех измерениях, программа выдаст приглашение:

Enter the number of levels (...) <1>:

В ответ необходимо задать общее количество уровней – ячеек массива по вертикали. Появится запрос:

Specify the distance between rows (–):

Задайте расстояние между строками. Появится еще один запрос:

Specify the distance between columns (|||):

Введите расстояние между столбцами. Наконец, появится последнее приглашение программы:

Specify the distance between levels (...):

Введите расстояние между столбцами и нажмите клавишу Enter, чтобы завершить формирование трехмерного прямоугольного массива.

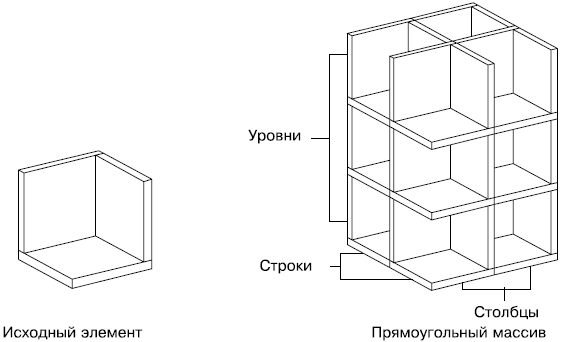

На рис. 11.15 показан массив, в котором количество строк и столбцов равно 2, а количество уровней – 3.

Рис. 11.15. Прямоугольный массив

Круговой массив

Чтобы создать круговой трехмерный массив, нажмите кнопку 3D Array (Трехмерный массив) на вкладке Home (Основная) в группе Modify (Редактирование) ленты или выполните команду Modify– > 3D Operations– > 3D Array (Редактирование -> Трехмерные операции -> Трехмерный массив).

Пример кругового массива из шести объектов приведен на рис. 11.16.

Рис. 11.16. Круговой массив

После запуска команды появится запрос:

Select objects:

Выделите нужные объекты и нажмите клавишу Enter. Если изначально выбрать объекты, а затем вызвать команду 3DARRAY, то данный запрос не появится, а сразу возникнет следующее приглашение:

Enter the type of array [Rectangular/Polar] <R>:

Выберите параметр Polar для создания кругового массива. Появится запрос:

Enter the number of items in the array:

Введите общее количество элементов массива. Программа выдаст следующий запрос:

Specify the angle to fi ll (+=ccw, -=cw) <360>:

Укажите угол массива. Появится приглашение:

Rotate arrayed objects? [Yes/No] <Y>:

Выберите параметр Yes, чтобы повернуть создаваемые объекты массива.

На завершающем этапе выполнения команды необходимо задать ось, вокруг которой будут повернуты объекты. Появится запрос:

Specify center point of array:

Задайте первую точку оси. AutoCAD попросит ввести координаты второй точки оси:

Specify second point on axis of rotation:

Задайте вторую точку. Последовательность указания точек имеет решающее значение для определения направления оси, а следовательно, и для направления угла поворота.

Поворот объектов

Команда 3DROTATE поворачивает заданные объекты вокруг определенной оси. Чтобы повернуть объект, щелкните на кнопке 3D Rotate (Трехмерный поворот) на вкладке Home (Основная) в группе Modify (Редактирование) ленты или выполните команду меню Modify– > 3D Operations– > 3D Rotate (Редактирование -> Трехмерные операции -> Трехмерный поворот). На рис. 11.17 продемонстрирован перевернутый конус.

Рис. 11.17. Конус перевернут

Как всегда, в ответ на приглашение Select objects: выделите объекты, которые необходимо повернуть, и нажмите клавишу Enter. В итоге на экране появятся три обруча-окружности, расположенные во взаимно перпендикулярных плоскостях. Причем каждая из окружностей по цвету соответствует оси ПСК, вокруг которой будет происходить вращение при выделении данной окружности. Появится следующий запрос:

Specify base point:

Задайте одну точку оси вращения. Программа выдаст запрос:

Pick a rotation axis:

Задайте ось вращения. Для этого необходимо щелкнуть на окружности, в плоскости которой необходимо повернуть объект. Например, если тело следует повернуть вокруг оси Y, то необходимо выделить зеленую окружность, которая расположена в плоскости, перпендикулярной оси Y. Замечу, что при наведении указателя на какую-либо окружность на экране сразу отображается соответствующая ей ось вращения.

После определения оси вращения программа выдаст приглашение:

Specify angle start point:

Введите значение угла с клавиатуры и нажмите клавишу Enter или задайте его с помощью мыши.

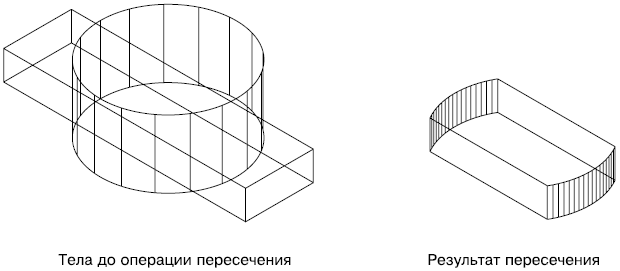

Редактирование тел

Для редактирования трехмерных тел предназначена команда SOLIDEDIT. Она имеет несколько уровней параметров. Рассмотрим три основные группы.

• Параметры группы Face позволяют редактировать грани твердотельного объекта. Выбрав один из параметров этой группы, можно перемещать, удалять, поворачивать, копировать, изменять цвет граней и прочее.
