Контрактом предусмотрена гарантия фирмой требуемых значений около 20 показателей надежности и эксплуатационной технологичности, в частности трудоемкости техобслуживания 18,6 человеко-часов на I час полета (в сравнении с 35 человеко-часами для самолета С-5В). Для замены двигателя С- 17А необходимо лишь 16 человеко-часов (при 40 человеко-часах для С-5В).

По контракту, выданному в конце 1988 года, фирма Флайт Сейфти должна поставить ВВС США 12 шести- степенных тренажеров самолета С-17, который обеспечат воспроизведение условий полета днем, в условиях сумерек и в темное время суток. Первый тренажер был поставлен заказчику в марте 1992 года.

Высокая стоимость самолета С-17А заставляет фирму, в целях расширения рынка, искать дополнительные области применения машины. В середине 1990-х был предложен гражданский вариант "Глоубмастера" III – MD-17, лишенный специфических военных систем и оборудования. Однако информация о получении контрактов на эту машину отсутствует.

В инициативном порядке фирмой Боинг, поглотившей в 1996 году фирму Макдоннелл-Дуглас, ведутся работы над самолетом-заправщиком КС-17, предназначенным для замены в ВВС США заправщиков Боинг KC-I35R и КС-135Т "Стратотанкер". Блоки со специализированным заправочным оборудованием (как при помощи телескопической штанги, так и методом "шланг-конус"), выполненные в виде отдельных быстросъемных модулей, могут быть в относительно короткое время смонтированы на планере стандартного военно-транспортного С-17А. Кроме того, заправщик КС-17 должен получить дополнительный топливный бак, размещенный в центроплане, что позволит довести суммарную емкость баков до 102294 л, а при установке модульных емкостей с топливом и в грузовом отсеке – до 165909 л.

Другая инициативная разработка фирмы – стратегический вариант ВТС С-17А, предназначенный для замены самолета С-5. Машина должна иметь фюзеляж, удлиненный (в зависимости от варианта) на 3,6 или на 12,0 м, а также увеличенную грузоподъемность. В случае принятия ВВС США решения о закупке этих машин они могут поступить на вооружение после 2006 года.

В середине ноября 1998 года ВВС США получили 44-й из 120 заказанных оперативно-стратегических военно-транспортных самолетов Боинг С~ 17 "Глоубмастер"III, поставку всей партии этих машин предполагается завершить в 2005 году. Однако уже сейчас ВВС США и фирма Боинг предполагают начать первый этап модернизации ВТС С-17. В центре технического обслуживания фирмы Боинг, расположенном в штате Техас, на первых 40 самолетах этого типа планируется установить единые интегральные процессоры (CIP), поставляемые фирмой Локхид-Мартин. Новые процессоры позволят снизить стоимость жизненного цикла самолета, а также расширить возможности бортовой навигационной системы (в частности, задействовать цифровую картографическую базу данных с выводом "цифровой карты" на бортовые дисплеи) и комплекса РЭБ. На всех самолетах более позднего выпуска (начиная с 41-го ВТС) процессоры CIP устанавливаются в процессе производства.

Другие усовершенствования, которые предполагается внедрить на самолете С-17 в ходе плановой модернизации, включают систему глобального контроля полета, по маршруту, новое оборудование для установки носилок с ранеными, более совершенную систему управления сбросом грузов и средства повышения точности контроля за заходом на посадку и посадкой в заданной точке.

На более поздних этапах модернизации планируется доработать программное обеспечение самолета, его комплекс РЭБ и ряд других бортовых систем.

Отвергая утверждения ряда средств массовой информации о том, что С-17 не полностью удовлетворяет требованиям по ВПХ, представители ВВС США заявили, что машина этого типа уже продемонстрировала способность совершать посадку на полосу длиной 914 м с нагрузкой 72 т и взлет с этой полосы с нагрузкой 33 т.

В настоящее время С-17 является самым современным оперативно-стратегическим военно-транспортным самолетом в мире, превосходя по ряду показателей российский аналог – Ил-76МД. К сожалению, работы по созданию новой модификации "семьдесят шестого" – Ил-76МФ – сильно затянулись. Практически заморожена и программа разработки оперативно-стратегического самолета пятого поколения Ил-106. Таким образом, "Глоуб- мастер" III еще долго будет оставаться мировым лидером в своей весовой категории…

ОСОБЕННОСТИ КОНСТРУКЦИИ.

Самолет выполнен по нормальной аэродинамической схеме с фюзеляжем большого диаметра, высокорасположенным крылом и Т-образным оперением. Планер изготовлен в основном из алюминиевых сплавов, доля КМ составляет 10-15% (поверхности управления, концевые поверхности крыла створки шасси, зализы и обтекатели). Гарантируемый ресурс планера 30000 летных часов, из которых. 10% должно приходиться на полеты на высоте 90 м. Крыло с углом стреловидности 25 град и сверхкритическим профилем, удлинение 7,2. Концевые аэродинамические поверхности (КАП), также со сверхкритическим профилем, имеют высоту 2,9 м, площадь 3,33 м 2 , угол стреловидности 30 град, угол наклона вбок от вертикали 15 град. Обшивка крыла выполнена с использованием панелей длиной 26,82 м – самых больших за рубежом самолетных компонентов из алюминиевого сплава на конец 1980-х годов. Элероны – одни из самых больших компонентов конструкции из КМ: площадь одного элерона 5,9 м 2 , длина 6,4 м, концевая хорда 0,76 м, корневая 1,32 м.

Механизация крыла включает предкрылки по всему размаху и двухщелевые закрылки с обдувом потоком газов от двигателей, разработанные на основе энергетической механизации экспериментального самолета YC-15 и занимающие около 2/3 размаха крыла. Закрылки могут устанавливаться в любом промежуточном положении для оптимизации режима полета. Отклонение закрылков снижает скорость сваливания в посадочной конфигурации на 46 км/ч. Перед закрылками на каждой консоли крыла расположены по четыре секции интерцепторов.

Фюзеляж типа полумонокок со скошенной вверх хвостовой частью снизу которой расположены два аэродинамических гребня. Грузовая кабина с задней грузовой рампой, на которой в полете может размещаться груз массой до 18,1 т. Рампа четырехсекционная с гидравлическим приводом устанавливается под различными углами наклона в зависимости от типа загружаемой в самолет техники. Швартовочные узлы рассчитанные на нагрузку 11,3 тс, расположены в кабине с шагом 0,61 м. Погрузочно-разгрузочное оборудование включает рельсовые направляющие и роликовый конвейер. В грузовой кабине можно разместить танк М1А1, боевые машины пехоты М2/3, грузовики массой по 45 т (по два в ряд), джипы (по три в ряд), самоходную артиллерийскую установку калибра 155 мм, до трех боевых вертолетов АН-64 "Апач", до 18 контейнеров 463L с грузом. Установлены 54 несъемных откидных сиденья для перевозки личного состава, дополнительные 48 сидений (для размещения по шесть в ряд) планируется хранить на борту фюзеляжа, по бортам установлены стойки для крепления 12 носилок. Нижняя часть фюзеляжа бронирована для защиты от стрелкового оружия. Возможно беспосадочное десантирование грузов на платформах с предельно малых высот с помощью вытяжных парашютов (система LAPES) или выброска до 102 парашютистов.

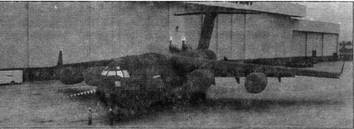

Первый опытный С-17

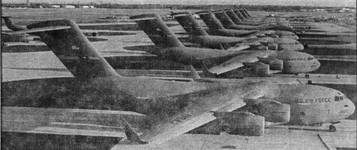

Серийные С-17 на авиабазе Чарльстон, где впервые освоили новейший самолет

Типовая численность экипажа три человека: командир и второй летчик, кресла которых расположены рядом, и оператор погрузочно-разгрузочного оборудования, рабочее место которого находится по правому борту под приподнятым полом кабины экипажа. Кроме того, имеются места для двух наблюдателей. Вход в кабину экипажа осуществляется с помощью двери со встроенной лестницей, расположенной с левого борта. Остекление кабины с повышенной птицестойкостью. Отсек для отдыха членов экипажа, представляющий собой полностью автономный модуль и аналогичный используемому на пассажирских самолетах, расположен по левому борту непосредственно за кабиной экипажа.

Хвостовое оперение Т-образное со стреловидными килем и стабилизатором. Размах стабилизатора 19,81 м, площадь 79,2 м2 . Рули высоты двухсекционные, длина внутренней секции 4,45 м. Руль направления двухсекционный двухсегментный, высота руля направления 3,4 м.

Шасси трехопорное убирающееся с гидравлическим приводом и возможностью аварийного выпуска под действием силы тяжести. Рассчитано на посадку при скорости снижения 4,57 м/с и эксплуатацию с бетонированных и небетонированных ВПП. Передняя стойка двухколесная, убирается вперед. Основные стойки шестиколесные с двумя последовательно расположенными одноосными трехколесными тележками, убираются в обтекатели по бокам фюзеляжа. Система торможения позволяет остановить самолет, движущийся со скоростью 240 км/ч, при массе 228 т на дистанции 490 м за 14 с. Колея шасси 10,27 м, база 20,05 м.

СИЛОВАЯ УСТАНОВКА.

Четыре двигателя располагаются в подкрыльных гондолах на пилонах. ТРДД F117- PW-100 модульной конструкции является вариантом гражданского двигателя PW2040 (установлен на самолете Боинг 757) и имеет одноступенчатый вентилятор, четырехступенчатый компрессор НД, 12-ступенчатый компрессор ВД, двухступенчатую турбину ВД и пятиступенчатую турбину НД. Установлены устройства реверсирования тяги на земле и в полете, газы при реверсировании вытекают вверх для предотвращения засасывания пыли двигателями или повреждения конструкции и двигателей посторонними предметами. Установлена электронная система управления двигателями, активная система управления радиальными зазорами. Длина двигателя 3,729 м, диаметр корпуса вентилятора 2,154 мм, сухая масса двигателя 3220 кг, степень двухконтурности 6,0, степень повышения давления 31,8, расход воздуха 608 кг/с, удельный расход топлива на крейсерском режиме при М=0,8 на высоте 10670 м – 0,563 кг/кгс-ч. ВСУ Гаррет GTCP331 установлена в отсеке правой основной стойки шасси.
