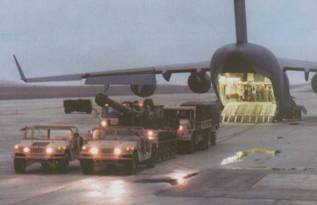

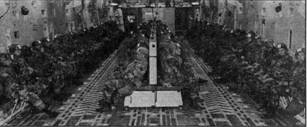

Варианты загрузки С-17: слева – пять бронетранспортеров LAV-25, справа – 103 пехотинца

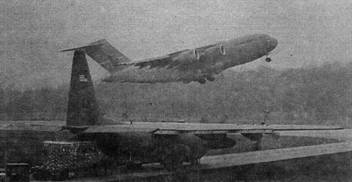

С-17 взлетает с авиабазы Тузла. "Глобмастер" активно использовались в агрессии американцев против сербов – на самолете этого типа было перевезено больше грузов, чем на любом другом.

Топливо размещается в баках общей емкостью 102614 л. Имеется система дозаправки топливом в полете.

ОБЩЕСАМОЛЕТНЫЕ СИСТЕМЫ.

Система управления полетом электродистанционная (ЭДСУ) цифровая с четырехканальной схемой резервирования и приводом органов управления (элеронов рулей высоты и руля направления) от двух гидравлических систем. В каждом канале используется ЭВМ фирмы Дженерал Электрик. Имеется резервная система управления с механической проводкой к гидроприводам. (Во время испытательного полета 17 октября 1991 г. на опытном самолете Т-1 произошло автоматическое отключение всех четырех каналов ЭДСУ и переход на механическую систему, с использованием которой и была совершена посадка. Это было вызвано чрезмерным разбегом данных от четырех приемников воздушного давления, расположённых на фюзеляже вследствие искажения воздушного потока под воздействием установленной в носовой части данного экземпляра самолета штанги с датчиками. После этого случая к концу 1992 г. в программное обеспечение были внесены изменения, обеспечивающие не отключение, а переход ЭДСУ на режим с фиксированными коэффициентами усиления даже при полной потере сигнала воздушной скорости).

Ручка управления нового типа: вся ручка отклоняется для управления тангажом и только верхняя четвертая часть – для управления креном. Имеется система улучшения устойчивости и управляемости. Испытания самолета на больших углах атаки показали необходимость установки ограничителя угла атаки и выявили недостаточный уровень естественных признаков предупреждения о приближении к сваливанию при выпущенных закрылках, что требует применения автомата тряски ручки управления.

ЦЕЛЕВОЕ ОБОРУДОВАНИЕ.

Приборное оборудование включает два ИЛС, четыре многофункциональных индикатора на цветных ЭЛТ, в качестве резервных используются обычные приборы, возможно применение очков ночного видения. Используются две независимые ИНС с кольцевыми лазерными гироскопами, впервые на ВТС скомплексированные с цифровой СУП, бортовая автономная система генерирования нейтрального газа OB1GGS, метеорологическая РЛС Бендикс AN/ APS-133(V), приемник навигационной спутниковой системы.

Электронное оборудование имеет соединительные устройства, выполненные с применением поверхностного монтажа и гибких схем.

РАЗМЕРЫ.

Размах крыла: 50,29 м, длина самолета 53,04 м; высота самолета 16,79 м; диаметр фюзеляжа 6,85 м; площадь крыла 353,0 м 2 ; грузовая кабина: длина (включая заднюю рампу длиной 6,05 м) 20,79 м, максимальная ширина 5,49 м, высота под крылом 3,76 м, максимальная высота 4,11 м, объем 592 м 3 .

МАССЫ И НАГРУЗКИ

, кг: максимальная взлетная 263083; пустого снаряженного 122016; максимальная полезная нагрузка при перегрузке 2,25 – 78108; нормальная полезная нагрузка при перевозках: между театрами военных действий при перегрузке 2,5 – 56245, тяжелых грузов при перегрузке

2,25 – 69535.

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ.

Нормальное крейсерское число М на высоте 8535 м – 0,77; максимальная крейсерская скорость (земная индикаторная) в полете на малой высоте 648 км/ч; скорость при сбрасывании грузов (земная индикаторная): у земли 213-463 км/ч, на высоте 7620 м – 241- 463 км/ч; скорость захода на посадку с максимальной перевозимой нагрузкой 213 км/ч; практический потолок 13700 м; потребная длина ВПП при взлете с нагрузкой 75750 кг – 2286 м; потребная длина ВПП при посадке с нагрузкой 75750 кг с использованием реверса тяги 915 м; радиус действия без дозаправки в полете: с нагрузкой 36785 кг при перегрузке 3,0 – 925 км, с нагрузкой 56245 кг при перегрузке 2,25 при полете туда и без нагрузки при полете обратно 3520 км; дальность полета без заправки топливом в полете с нагрузкой: 72575 кг при перегрузке 2,25 – 4445 км, 71895 кг при перегрузке 2,25 – 5000 км, 56245 кг при перегрузке 2,5 – 5190 км; перегоночная дальность 9430 км.

Константин КУЗНЕЦОВ

Специальные штурмовые самолеты – оружие последней надежды

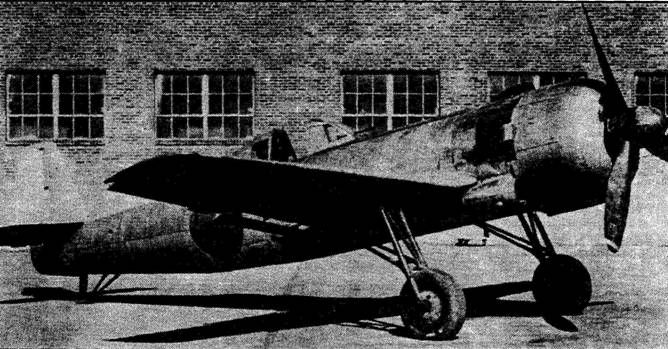

Самолет Ки-115 "Цурюги". Шасси еще без амортизации, но закрылки уже установлены. Хорошо видны маслорадиатор, верхний воздухозаборник для двигателя и металлический винт. Вместо телескопического прицела установлен кронштейн с мушкой и прорезью.

К началу 1945 года японское военно-политическое руководство осознавало, что рано или поздно следует ожидать вторжения союзников на территорию собственно Японии. Это понимание проникало во все слои Японского общества. Бомбардировки городов и промышленных предприятий проводились ежедневно, а вооруженные силы империи отчаянно сражались, теснимые на всех фронтах.

Эта тяжелая обстановка способствовала появлению на свет "оружия последней надежды" – пилотируемых самолетов, предназначенных для массированных самоубийственных атак против флота вторжения союзников. При этом выяснилось, что обычных боевых самолетов (истребителей, бомбардировщиков и учебных машин), стоящих на вооружении флота и армии, для выполнения массовых атак камикадзе уже не хватает и увеличить их выпуск в условиях бомбардировок и нехватки многих материалов было невозможно. Поэтому на свет появились совершенно уникальные самолеты, которые никогда ранее не появлялись и вряд ли появятся в будущем. Единственным их предназначением было выполнить один боевой вылет с самоубийственной атакой корабля противника. Это предназначение, а также условия, в которых они создавались, наложили на их конструкцию совершенно необычный отпечаток.

Об одном из таких самолетов (Ока-11) – рассказано в журнале Авиация и космонавтика № 2-99, а о двух других подобных самолетах, воплощенных в металл, будет рассказано в данной статье.

Первый из них начал разрабатываться группой молодых офицеров под руководством авиационного техника капитана Ёшиуки Мизуама. Главной их целью было создать такой самолет для подразделений камикадзе, который можно было бы как можно быстрее пустить в дело для решения тактической, по сути, задачи – обороны побережья от вражеских десантов в районе городов Осака и Кобе.

Капитан Мизуама пытался развернуть свои работы на фирме Ташикава, но так как официального заказа на самолет не было, то он не встретил понимания у руководства фирмы. Тогда капитан нашел в городе подходящий склад, в помещении которого энтузиасты начали строить простейший самолет для самоубийственных атак, названный ими " Та- Го". Самолет хотели сделать настолько простым, что его производство могла бы освоить любая столярная мастерская. Поэтому основным материалом была выбрана древесина. Металлическими были только моторама и стойки Шасси.

Фюзеляж набирался из деревянных реек на фанерных и металлических косынках и обшивался фанерой и полотном. В фюзеляже размещалась небольшая кабина с маленьким фонарем, переплеты которого были из дерева, а остекление выполнялось из плоских листов плексигласа.

В качестве двигателя применялся звездообразный двигатель воздушного охлаждения Хитачи Ха-13 Ко, стартовой мощностью 510 л.с., капот которого предполагалось сделать из оцинкованной жести. Крыло также изготавливалось деревянным с обшивкой из фанеры и, частично, из полотна. Вооружение самолета состояло из одной 500 кг бомбы.
