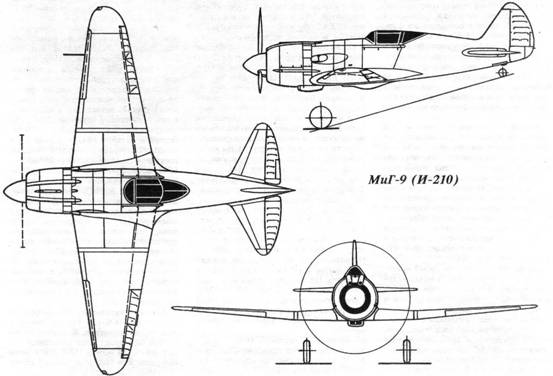

По сравнению с истребителем МиГ-3 самолет, получивший наименование МиГ-9 , имел следующие конструктивные изменения. Фюзеляж расширили в передней части в соответствии с габаритами мотора М-82А и подняли на 100 мм относительно крыла. В связи с этим были изменены зализы центроплана, а на хвостовую часть фюзеляжа поставили фанерные накладки для плавного сопряжения с головной частью. Верх киля срезали, а на руле направления сделали роговую компенсацию.

В связи с установкой нового мотора была изменена вся винтомоторная группа. Капот мотора типа NACA с четырьмя легкосъемными панелями для обслуживания ВМГ. Отвод отработанных газов осуществлялся двумя выхлопными коллекторами. Запас топлива разместили в четырех протектированных бензобаках общей емкостью 488 литров. Охлаждение масла обеспечивали два восьмидюймовых радиатора ВМС-8, которые разместили в нижней части ВМГ в одном туннеле. Винт АВ- 5-127А диаметром 3 м.

По расчетным данным новый истребитель должен был иметь максимальную скорость 630 км/ч на высоте 6500 м и 530 км/ч у земли, а высоту 5000 м набирать за 4,9 мин. Его вооружение состояло из трех синхронных пулеметов УБС калибра 12,7 мм с боезапасом по 200 патронов и двух синхронных пулеметов ШКАС калибра 7,62 мм с боезапасом по 650 патронов.

Первый опытный экземпляр истребителя МиГ-9 №6501 с двигателем М- 82А построили летом 1941 г. и передали в ЛИИ на заводские летные испытания. Первый вылет состоялся 23 июля 1941 г., самолет пилотировал летчик- испытатель военного представительства М.И.Марцелюк. 25 августа к испытаниям подключили второй опытный экземпляр, на котором начали отстрел вооружения. Из состава вооружения самолетов был исключен левый пулемет ШКАС. Летные испытания МиГ-9 №6502 проводил летчик-испытатель А.П. Якимов. Вскоре в производство была запущена войсковая серия.

Между тем в конце августа 1941 г. НИИ ВВС выдало заключение по эскизному проекту истребителя МиГ-9. В выводах было отмечено, что проектируемая машина по расчетным данным имеет по сравнению с самолетом МиГ-3 значительные преимущества по максимальным скоростям и скороподъемности на малых высотах, а также по взлетным свойствам и вооружению. В связи с тем, что самолет МиГ-9 уже был построен, военные рекомендовали форсировать его доводку и предъявить на государственные испытания.

Однако уже на первом этапе испытаний МиГ-9 стало ясно, что расчетную скорость 630 км/ч получить не удастся. Максимум, что показал самолет, это 540 км/ч на высоте 5000 м. Одними из причин стали недоведенный карбюратор и отсутствие необходимого винта (на машине стоял винт АВ- 5Л-156, вместо требуемого АВ-5-127А). Кроме того, оказалась недостаточной внутренняя герметизация ВМГ, что создавало большие аэродинамические потери.

Поэтому 11 сентября 1941 г. с целью быстрейшего внедрения моторов М-82 на самолеты приказом НКАП №925 начальнику ЦАГИ С.Н. Шишкину было предписано разработать к 15 сентября рекомендации по наилучшим винтам и просчитать возможные летные данные типового истребителя и бомбардировщика с моторами М-82, а к 25 сентября, на основании натурных испытаний, рекомендации по наилучшему капоту. Кроме того, к 20 октября надлежало провести аналогичные исследования по истребителям МиГ, ЛаГГ и Як с этим мотором.

В сентябре выполнили продувку МиГ-9 №6501 в натурной аэродинамической трубе Т-104 ЦАГИ, которая подтвердила негативное влияние негерметичности капота мотора на лобовое сопротивление. Это, естественно, потребовало провести переделку фюзеляжа и других частей самолета. Однако завершить испытания и закончить выпуск войсковой серии не позволила эвакуация завода №1 и ОКБ в г. Куйбышев в октябре 1941 г. Кроме двух опытных истребителей МиГ-9 было построено еще три машины – №№6503, 6504, 6505. В январе 1942 в г. Куйбышеве возобновились заводские испытания МиГ-9 №6502, которые проводил летчик-испытатель В.Н. Савкин. На самолете проверялась работа винтомоторной группы, и определялись его штопорные свойства. На основании полученных данных были сделаны выводы, что тепловой режим ВМГ до расчетной высоты второй скорости нагнетателя вполне нормальный, а по штопорным свойствам МиГ-9 имеет преимущества по сравнению с серийным самолетом МиГ-3.

После возвращения из эвакуации коллектив ОКБ-155 провел доводку всех пяти самолетов. В начале июня 1942 г. для проведения войсковых испытаний в 34 иап 6 ИАК ПВО были переданы три МиГ-9 войсковой серии №№6503, 6504, 6505, которые приняли участие в боевых действиях. Кроме того, самолет №6502 был передан в летную инспекцию ВВС, которая затем передала его в 12 гв.иап 6 ИАК ПВО. Но 27 октября 1942 г. полеты в 34 иап из-за выявленных дефектов винтомоторной группы были прекращены и самолеты вернули ОКБ-155 для доработки.

2*Первый с таким названием.

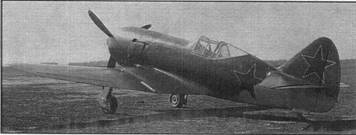

Истребитель МиГ-9 №6502 на государственных испытаниях в НИИ ВВС

Тем временем, 7 сентября 1942 г. истребитель МиГ-9 №6502 поступил в НИИ ВВС на государственные испытания. К этому времени в составе вооружения самолета остались только крупнокалиберные пулеметы УБС. Испытания проводили ведущий инженер И.Г. Лазарев и летчик-испытатель В.Е. Голофастов. Однако машину неоднократно приходилось возвращать в ОКБ-155 для доводки винтомоторной группы, поэтому госиспытания растянулись на два месяца. По их результатам МиГ-9 получил неудовлетворительную оценку, так как его основные летные характеристики оказались значительно хуже, чем у самолетов Лa-5 и Як-7. Максимальная скорость составила всего 565 км/ч на высоте 6150 м. Кроме того, у военных были большие претензии к винтомоторной группе самолета, как к ее работе, так и к условиям эксплуатации. Тем не менее, на этом история истребителя МиГ-9 не закончилась. 27 июня 1943 г. три самолета №№6501, 6502, 6503 после доработки были переданы в состав 260 САД 7 ВА Карельского фронта, где они эксплуатировались вплоть до списания по износу в 1944 г.

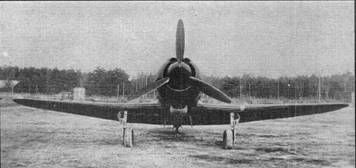

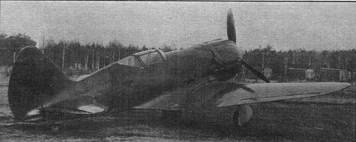

Истребитель МиГ-9 №6502 на государственных испытаниях в НИИ ВВС

Один из трех истребителей МиГ-9, воевавших на Карельском фронте в составе 260 САД 7ВА.

Основные характеристики истребителя МиГ-9 М-82( 3*)

Длина самолета, м 8,078

Размах крыла, м. 10,2

Площадь крыла, м 217,44

Масса пустого самолета, кг 2762

Взлетная масса, кг 3382

Запас топлива, кг 360

Максимальная скорость полета, км/ч:

у земли 475

на высоте 6150 565

Время набора высоты 5000 м, мин 6,7

Практический потолок, м 8700

Посадочная скорость, км/ч 146

Разбег, м 410

Пробег, м 535

3*– по результатам государственных испытаний

МиГ-9 Е (И-211, Е)

Модификация истребителя МиГ-3 с мотором М-82Ф

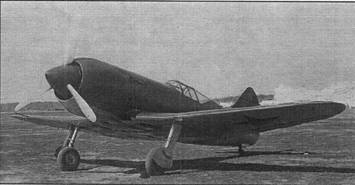

Истребитель МиГ-9Е (И-211) с двигателем воздушного охлаждения М-82Ф

В IV квартале 1942 г. коллективу ОКБ-155 поручили провести модификацию истребителя МиГ-3 под двигатель воздушного охлаждения М-82Ф взлетной мощностью 1850 л.с. Учитывая опыт постройки самолета МиГ-9 с мотором М-82А, а также результаты его продувки в аэродинамической трубе ЦАГИ, был проведен фундаментальный пересмотр конструкции всех агрегатов с точки зрения уменьшения массы, улучшения герметизации и аэродинамики самолета.

В результате проведенных работ взлетная масса истребителя И-211 была снижена на 280 кг и составила 3070 кг. Особенно тщательно отработали конструкцию капота двигателя для лучшей внутренней герметизации и соответствия фюзеляжу. Для уменьшения лобового сопротивления маслорадиаторы убрали из воздушного потока внутрь самолета, а их воздухозаборники разместили в передней кромке центроплана у бортов фюзеляжа. Все эти мероприятия позволили значительно улучшить скоростные качества машины. Вооружение истребителя состояло из двух 20-мм синхронных пушек ШВАК с боезапасом по 150 патронов.
