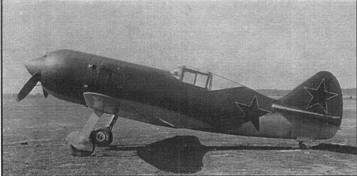

Истребитель МиГ-9Е (И-211) с двигателем воздушного охлаждения М-82Ф
28 января 1943 г. сборка истребителя И-211 завершилась, и 12 февраля его передали на заводские испытания. Первый вылет выполнил 24 февраля 1943 г. летчик-испытатель В.Н.Савкин. Максимальная скорость полета, полученная в процессе испытаний, составила 670 км/ч. Высоту 5000 м самолет набирал за 4 мин. В 1 квартале 1944 г. закончились заводские испытания истребителя И-211, после чего работы по нему свернули. В I квартале 1943 г. для ВВС планировалось построить 10 самолетов МиГ-9Е.
Длина самолета,
Размах крыла, м. 10,2
Площадь крыла, м 217,44
Высота самолета, м 3,1
Масса пустого самолета, кг . 2590
Взлетная масса, кг 3070
Запас топлива, кг 300
Максимальная скорость полета, км/ч:
на высоте 7100 670
Практический потолок, м 11300
Практическая дальность полета, км: 940
МиГ-3 с мотором М-90
Проект В феврале 1943 г. в ОКБ-155 начали разрабатывать вариант размещения на истребителе МиГ-3 нового 18-ти цилиндрового двигателя воздушного охлаждения М-90 мощностью 2000 л.с. разработки ОКБ-29. Однако мотор испытания прошел, но по ряду причин в серию запущен не был, главным образом из-за отсутствия производственных мощностей. В связи с этим работы над этим проектом МиГ-3 были прекращены.
МиГ-3 с мотором Пратт- Уитни R-2800-63 и турбокомпрессором С-23
Проект В марте 1944 г. в ОКБ-155 был проработан вариант истребителя МиГ-3 с мотором Пратт-Уитни R-2800-63 и турбокомпрессором Дженерал Электрик С- 23, которые устанавливались на американском истребителе Рипаблик Р- 47D-10RE "Тандерболт". За основу проекта был принят истребитель МиГ- 9Е (И-211). При расчетной мощности 2250 л.с. (с учетом скоростного наддува) самолет должен был иметь максимальную скорость 740 км/ч на высоте 10000 м и практический потолок 14500 м. Полетная масса должна была составить 3800 кг. 8 апреля 1944 г. материалы были представлены на рассмотрение в НКАП, однако дальше теоретических разработок дело не пошло.
Владимир РИГМАНТ
ПОД ЗНАКАМИ "АНТ" И "ТУ"
* Продолжение. Начало в "АиК" №№10-12/97, 1-4, 7-12/98 г., 1-4, 7, 9-12/99,1-4,7-10/2000 г.
Материал подготовлен при содействии АООТ АНТК им.А.Н.Туполева
ПРОГРАММА СОЗДАНИЯ ГРУЗОВЫХ САМОЛЕТОВ "ТУ"

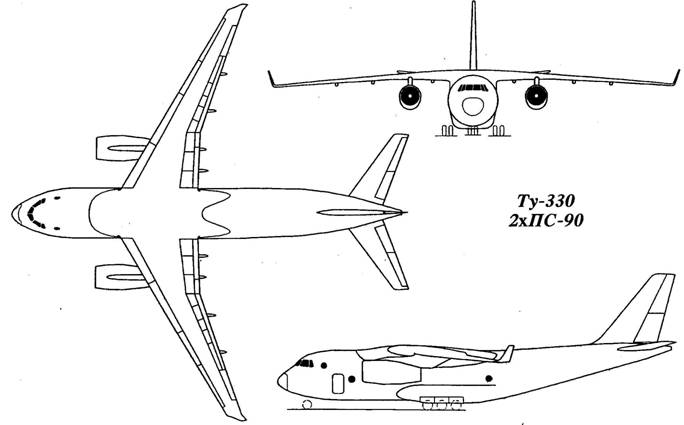

Проект Ту-330
Как известно, 2/3 территории России не имеет транспортных коммуникаций для обеспечения отдаленных регионов. Обеспечение труднодоступных районов Севера, Сибири и Дальнего Востока, в которых сосредоточены основные природные ресурсы страны, в значительной степени зависит от наличия в России современной транспортной авиации.
В СССР, в силу специфических географических, природных и исторических условий, уделялось большое внимание развитию грузового воздушного транспорта, вследствие чего сложилась развитая система грузовых перевозок, в основном ориентированная на обеспечение отдельных областей страны. Одновременно большое значение придавалось оснащению вооруженых сил современными транспортными и десантно-транспортными самолетами различного назначения, что позволило значительно повысить мобильность различных родов войск и, прежде всего, воздушно-десантных соединений армии, в советский период выполнявших роль основной мобильной силы при проведении различных операций воен- но-политического характера. Всего с конца 50-х годов в СССР было построено 1162 самолета Ан-12, около 1000 самолетов Ил-76 и порядка 2000 грузовых самолетов других типов. Эти машины, обладая универсальными возможностями, до сих пор широко применяются в интересах различных отраслей народного хозяйства страны, а также в вооруженных силах России, в странах СНГ и в некоторых зарубежных странах, куда они экспортировались. Таким образом, к настоящему времени сложилась ситуация, когда парк грузовых самолетов России представлен в основном самолетами разработки 50-х-70-х годов – машинами морально и технически устаревшими (Ан- 26, Ан-74, Ан-12 и Ил-76), большая часть которых заканчивает эксплуатацию из-за выработки ресурса, а другая часть – это в основном малоэффективные неэкономичные самолеты, по своему техническому уровню не соответствующие современным требованиям.
Использование грузовых модификаций современных магистральных пассажирских самолетов как отечественного, так и западного производства решает проблему лишь частично, так как данные машины по своим конструктивным особенностям практически мало приспособлены для перевозки крупногабаритной техники, а также ее десантирования в случае использования самолетов в
вооруженных силах.Для АНТК им.А.Н.Туполева тематика создания грузовых самолетов для нужд армии и народного хозяйства красной нитью проходит через весь более чем семидесятипятилетний период существования фирмы "Ту". Особенностью создания грузовых самолетов в АНТК было использование в качестве базовой конструкции пассажирских или военных самолетов, разработанных в ОКБ. В некоторых случаях одновременно закладывались два близких по конструкции самолета, но разного назначения (бомбардировщик – военно-транспортный или грузовой самолет, пассажирский – военно-транспортный или грузовой самолет). В 30- е годы на базе серийных тяжелых бомбардировщиков ТБ-1 и ТБ-3 для ГВФ были созданы их грузовые модификации – самолеты Г-1 и Г-2, в 50-е годы несколько сотен серийных дальних бомбардировщиков Ту-4 были переоборудованы в транспортно-десантные самолеты Ту-4ТД, в 1950 году в ОКБ создается опытный военно-транспортный самолет Ту-75 – первый в СССР самолет подобного назначения, предназначенный для перевозки крупногабаритной колесной и гусеничной техники, оснащенный задним трапом-люком и мощными средствами загрузки. Во второй половине 50-х годов в ОКБ на базе магистральных пассажирских самолетов Ту-104 и Ту-114 ведутся опытные работы по созданию их военно-транс- портных и грузовых модификаций – самолетов Ту-107, Ту-115 и Ту-114Т. В 70-е годы разрабатываются проекты грузовых модификаций магистральных самолетов Ту-134 и Ту-154, последний был выпущен небольшой серией и с успехом эксплуатировался в ГВФ.
В последние годы линия на создание грузовых модификаций магистральных самолетов АНТК продолжается: практически все новые разработки магистральных машин с маркой "Ту" имеют грузовые или конвертируемые варианты.
Учитывая положения дел с грузовыми самолетами в стране и анализируя свой опыт и огромный опыт других ОКБ страны в области создания грузовых самолетов различного назначения, АНТК им.А.Н.Туполева в середине 90-х годов разработало Программу "Грузовые самолеты России", предусматривавшую замену морально устаревших отечественных грузовых самолетов различных типов транспортными самолетами нового поколения, спроектированных с учетом новейших достижений авиационной науки и техники. Реализация этой программы должна обеспечить:
– уменьшение расхода топлива более чем в два раза;
– снижение себестоимости грузоперевозок на 40-50%;
– общее повышение технического уровня самолетов;
– повышение безопасности полетов;
– повышение конкуретноспособнос- ти на внутреннем и внешнем рынках авиационных услуг;
– значительное улучшение экологических показателей;
– широкое применение авиационных средств для решения специальных задач (создание на основе базового варианта семейства специализированных самолетов различного назначения).
Подготовленная программа предусматривает оптимизацию типоразмерного ряда грузовых транспортных самолетов за счет ввода в эксплуатацию нового среднего транспортного (СТС) Ту-330, регионального транспортного самолета Ту-230, конвертируемого в условиях эксплуатации самолета для местных авиалиний Ту-130 (в дальнейшем замененным на проект Ту-136), разработки АНТК, внедрение которых позволит решить наиболее эффективно весь комплекс задач, авиационной транспортной системы страны, а также решить многие задачи стоящие перед авиацией специального назначения, в том числе и перед авиацией специального назначения, входящую в систему МО РФ.

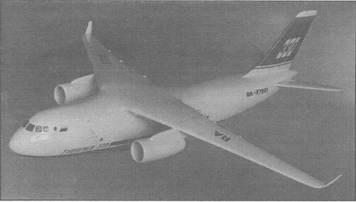

На сегодняшний день наиболее "продвинутым" проектом АНТК по Программе является самолет Ту-330. Высокоэкономичный широкофюзеляжный транспортный самолет Ту-330 создается на базе научно-технического и производственного задела по серийным туполевским среднемагистральным пассажирским самолетам последнего поколения Ту-204 и Ту-214. В обеспечении работ по самолету Ту-330 принято Постановление Правительства РФ № 369 от 23.04.94 г. К настоящему времени разработанная на АНТК конструкторская документация по Ту-330 передана на Казанское авиационное производственное объединение им. С.П.Горбунова, где уже освоено серийное производство самолета Ту-214. Уровень унификации Ту-330 с базовой модификацией самолета Ту-204 достигает 75%, что должно обеспечить значительное сокращение сроков серийного освоения и сертификации Ту-330.
Средний транспортный самолет Ту- 330 предлагается заказчикам в качестве массового грузового самолета на замену парка устаревших морально и физически самолетов Ан-12, а также в определенной степени самолетов Ил- 76ТД. Широкая унификация с базовым Ту-204 позволяет обеспечить по сравнению с другими альтернативными проектами CTC (украинский Ан-70 и европейский FLA), следующие основные преимущества:
– достижение минимального технического риска при реализации проекта;
– снижение в два-три раза сроков создания, доводки, затрат на опытное и серийное производство;
