Работа пушки начинается с воспламенения в оконечной части нагнетательного цилиндра метана, продукты горения которого приводят в движение поршень массой 1 т (для компенсации отката цилиндра используются два противовеса массой по 100 т, скользящих по рельсовым направляющим). При движении к казенной части поршень производит сжатие закаченного в цилиндр водорода. После того кок в рабочей камере давление достигнет величины 492 кг/см5 , срабатывает затвор, перекрывающий пусковую чость ствола, и водород начинает разгон снаряда.
Созданную установку предполагалось использовать для решения задач кинетического поражения высокоскоростных целей. Но после закрытия программы SDI роботы по данной тематике были переориентированы на подготовку элементной базы, которая позволит снизить температурные
Наиболее эффективными нововведениями в конструкции подобных пушек рассматривались альтернативные устройства нагрева и подачи рабочего газа в разгонный ствол. Один из проектов предусматривал разогрев водорода тепловыделяющими элементами – керамическими гранулами размерами 300-400 мкм, способными в малом объеме накапливать значительное количество энергии (до 1000 МДж/м3 ). При взаимодействии с такими элементами температура водорода может быстро возрасти до 1230 °С, тогда как значение давления будет в пределах 1000-1400 кг/см! .
В качестве другого варианта упрощения разгонных установок предлагалось использовать электродуговые нагреватели водорода с каскадной его подачей в ствол вслед разгоняющемуся снаряду. Важной особенностью этой пушки, как и предыдущей, является отсутствие нагнетательной трубы и относительно низкое рабочее давление. Созданный фирмой GT-Devices экспериментальный образец такой установки в лабораторных условиях обеспечил разгон снарядов массой 1,8 г до скорости 7 км/с, а массой 10 г до скорости 4,6 км/с.
Экспериментальная газодинамическая пушка

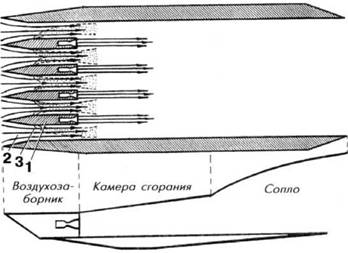

Схема работы ракетно-прямоточного двигателя Strutjet I – стоечные ЖРД, 2 воздушный поток, 3 – высокоскоростные форсунки
Комбинированные силовые установки, функционирующие в различных режимах, позволяют существенно улучшить технико-эксплуатационные характеристики аэрокосмических систем. Так, например, двигатели с воздушно-реактивным и ракетным циклами способны обеспечить выведение транспортной космической системы на околоземную орбиту. Для аппарата с такой силовой установкой предусматривается следующая схема полета. При взлете и до достижения скорости М=2,5-4 двигатель работает как ЖРД с некоторым потреблением атмосферного кислорода, затем как прямоточный двигатель с дозвуковым горением, а в диапазоне М=5-10 как СПВРД; за пределами атмосферы двигатель вновь переключается в режим ЖРД.
Работы по комбинированным двигательным установкам ведутся различными подразделениями NASA. Основные усилия Центра Маршалла сосредоточены на создании ракетно-прямоточного двигателя ISTAR (Integrated Systems Test of an Air-breathing Rocket), работающего на углеводородном горючем. Контракт стоимостью 16,6 млн долл. на эскизное проектирование изделия был подписан с консорциумом RBC3 или RBCCC (Rocket-Based Combined Cycle Consortium), организованном тремя ведущими двигателе- строительными компаниями Aerojet, Pratt and Whitney и Rocketdyne. В 2003 г. начался этап опытно-конструкторских работ стоимостью 123,4 млн долл. В ходе их выполнения предполагается провести стендовую отработку основных компонентов двигателя с тем, чтобы в 2006 г. приступить к огневым испытаниям его экспериментального образца.
Силовая установка ISTAR проектируется на базе комбинированного двигателя Strutjet, разработкой которого с конца 1980-х годов занимается фирма Aerojet. Отличительной особенностью последнего изделия является практически неизменяемая при всех режимах работы форма воздушного канала, что позволяет существенно упростить конструкцию и снизить нагрузки на изделие при переходных процессах. В начале воздушного канала установлены клинообразные стойки (struts), одновременно являющиеся и воздухозаборниками, и конструктивными элементами, на которых смонтированы высокоскоростные форсунки и жидкостные двигатели.
Запатентованные
фирмой Aerojet форсунки, как элемент ПВРД установленные на боковых поверхностях стоек, обеспечивают каскадный впрыск горючего. Система подачи топлива к форсункам оснащена высокоэффективными фильтрами, позволяющими не только задерживать посторонние фрагменты, но и дробить крупные молекулярные структуры горючего. Также на стойках предусмотрены механические средства регулировки геометрии воздухозаборников нижней и верхней кромками.В зависимости от области применения двигатель Strutjet может работать на разных типах горючего. Жидкий водород предпочтителен для средств выведения космических аппаратов, углеводородные горючие типа JP-7 и JP- 10 для крылатых ракет, пропан для трансатмосферных боевых аппаратов дальнего действия.
Старт одноступенчатой МТКС с двигательной установкой Strutjet должны обеспечить ЖРД, встроенные в тыльную часть стоек. Избыток горючего в пламени двигателей на начальном этапе полета будет дожигаться за счет атмосферного кислорода, проходящего через воздушный канал. По мере увеличения скоростного напора и изменения соотношения компонентов топлива в сторону окислителя должны постепенно включаться форсуночные головки ПВРД.
После достижения скорости примерно М=2,4 жидкостные двигатели будут отключены и силовая установка станет работать в режиме прямоточного ВРД, при этом ее удельный импульс возрастет до 3800 с. При функционировании установки Strutjet в режиме ПВРД со сверхзвуковым горением на скоростях М=5-10 стабильность потока в воздушном канале предполагается поддерживать механическими средствами. В дальнейшем эффективность применения ПВРД падает, и поэтому будут вновь включены ЖРД, которые обеспечат выход транспортного аппарата на околоземную орбиту.

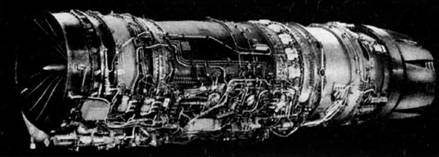

ТРДДФ YF-120
На этапе предварительного проектирования двигателя Strutjet предполагалось, что усредненный по всему полету его удельный импульс составит 585 с, а тяговооруженность 22 единицы. За счет применения такой силовой установки в составе одноступенчатой МТКС относительную массу топлива системы можно будет снизить до 84%, (для аналогичных транспортных систем с ЖРД этот параметр составляет 90%).
Выполненные летом 1999 г. стендовые испытания уменьшенной (в 6 раз) модели двигателя Strutjet подтвердили реальность достижения указанных характеристик.
В рамках программы Revolutionary Turbine Accelerator (RTA – «Качественное улучшение характеристик газотурбинных двигателей») Центр Гленна ведет подготовку элементной базы для создания комбинированного турбопрямоточного двигателя (turbofan-ramjet), способного работать сначала в режиме двухконтурного турбореактивного двигателя с форсажем (до скорости М=2,5), а затем как прямоточный ВРД. Максимально достижимая скорость для аппаратов с таким установками определяется М=4,2.
С начала 1960-х годов, когда был создан турбореактивный двигатель J58 для самолета SR-71, развивавшего скорость М=ЗД подобные проекты в США не предпринимались. Поэтому названная силовая установка разработанная фирмой Pratt and Whitney, стала своеобразным эталоном для нового изделия.
Среди основных требований, предъявляемых к комбинированному двигателю RTA, известны следующие (в скобках указаны параметры ТРД J58):
– тяга 25 т (15,6 т),
– тяговооруженность 10-15 (4; для современных военных ТРДД она составляет 8 единиц),
– диаметр 1,5 м (1,4 м),
– продолжительность работы 30 мин (1,5 ч),
– ресурс термонагруженных элементов 750 ч (100 ч),
– горючее JP-8 с добавками (JP-7).
Поскольку разработка летного образца силовой установки еще не обеспечена финансами, то программа RTA ориентирована на создание масштабных моделей будущего двигателя. Летом 2002 г. NASA заключило с фирмой General Electric пятилетний контракт стоимостью 55 млн долл. на изготовление экспериментальной модели двигателя диаметром 1 м. Это модель, предназначенная для общей оценки работоспособности изделия в наземных условиях, проектируется на элементной базе ТРДД YF-120. В соответствии с достигнутыми договоренностями, стендовые запуски комбинированной установки RTA должны состояться в 2006-2007 гг.
