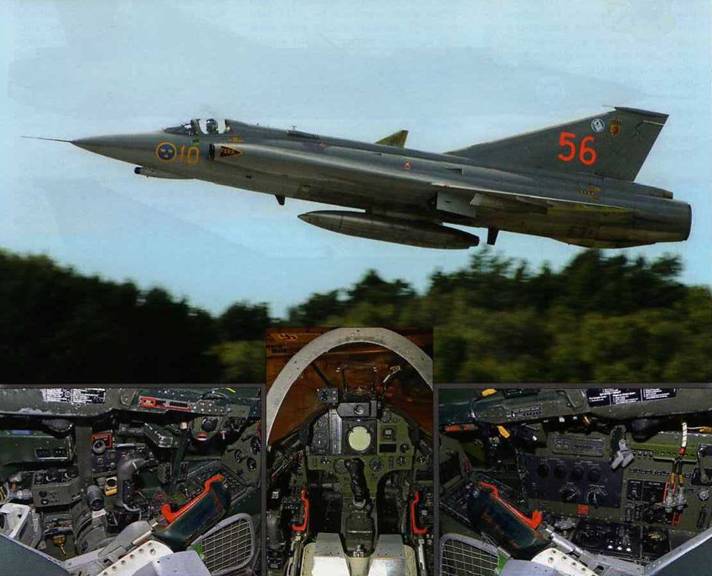

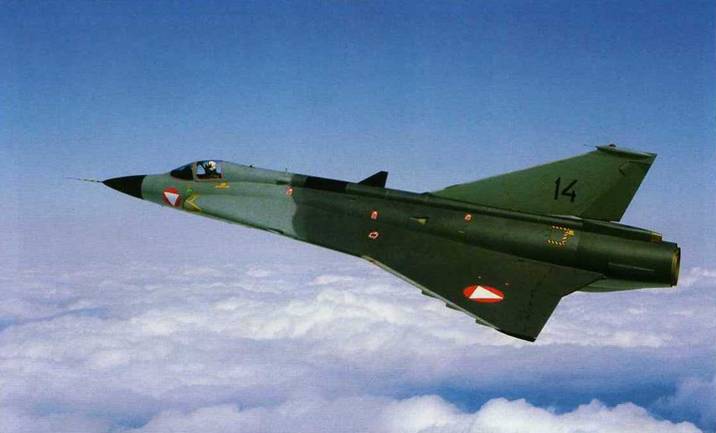

Интерьер кабины отличался хорошо продуманной эргономикой. Особое внимание было уделено конструкции и расположению органов управления, освещению кабины, системе кондиционирования воздуха и другим деталям, облегчающим работу пилота. Различные тумблеры и селекторы, расположенные на боковых консолях, имели такую форму и размещение, что пилот при наличии некоторого опыта мог переключать их не глядя.

Средства аварийного покидания самолета и снаряжения летчика включали стандартный набор: катапультное кресло, противоперегрузочный костюм, защитный шлем и систему кислородного питания летчика. "Дракены" ранних серий были оснащены катапультируемым креслом Saab 73SE-F, действующим вместе с парашютной системой GQ и обеспечивающим аварийное покидание самолета во всем диапазоне высот и скорости выше 100 км/ч. В полете пилот удерживался индивидуальной привязной системой, а регулирование сиденья по росту обеспечивало ему удобное для работы и обзора положение. Катапультирование производилось при нажатии двух рукояток катапультирования, после чего все системы кресла и бортовая система сброса фонаря срабатывали автоматически вплоть до ввода спасательного парашюта и отделения пилота от кресла. При катапультировании на скорости выше 500 км/ч срабатывал механизм задержки отделения кресла. Барометрический датчик обеспечивал задержку открытия купола основного парашюта, если катапультирование осуществлено на высоте больше 3000 метров. Конструкция кресла была достаточно традиционная для 60-х годов: основные узлы каркаса изготовлены из стали и алюминиевых сплавов. Кресло оборудовалось устройством, притягивающим ноги пилота при катапультировании и энергопоглощающим заголовником. При совершении аварийной посадки самолета конструкция кресла обеспечивала необходимую амортизацию. Аварийный комплект находился в основании кресла и включал НАЗ, надувной плот и комплект для выживания. Вариант J 35F получил новые катапультируемые кресла RS35 класса "0–0".

Хвостовое оперение состояло из треугольного киля и руля направления с аэродинамической компенсацией. Привод руля — гидравлический.

В верхней части киля располагался приемник воздушного давления (ПВД), в корневой — тормозной парашют. Начиная с Saab J 35D, конструкция верхней части киля изменилась и стала стандартной для всех последующих вариантов. Четыре воздушных тормоза, приводимых в действие гидроцилиндрами, располагались в хвостовой части фюзеляжа сверху и снизу.

< image l:href="#" />

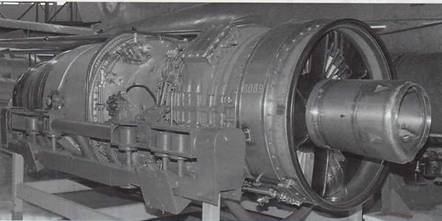

Двигатель RM6

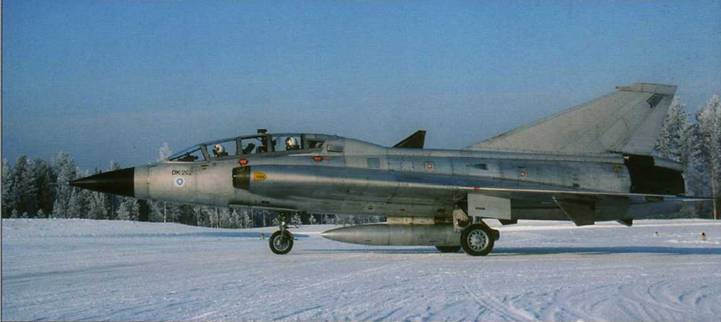

Шасси самолета трехопорное с двумя основными опорами, установленными под центропланом, и передней управляемой опорой. При отказе гидравлической системы, предусматривалась возможность аварийного выпуска шасси с использованием запаса сжатого воздуха. База шасси — 4,0 м, колея — 2,7 м. Основные стойки телескопического типа с гидро-пневматическими амортизаторами. Для уменьшения занимаемого объема, в процессе уборки стойки поджимались, вплоть до полного обжатия амортизаторов. Возможность посадки на шоссе и неподготовленные полосы обеспечивалась высокой прочностью шасси (рассчитано на вертикальную скорость до 5 м/с). Носовое колесо оснащалось защитным щитком. Дополнительная хвостовая опора шасси, называемая летчиками "шпора", позволяла осуществлять взлет и посадку на больших углах атаки, не рискуя повредить хвостовую часть фюзеляжа. Учебно-тренировочные варианты самолета Sk 35С, изготовленные на основе планера "короткохвостых" J 35А1, сохранили в хвостовой части фюзеляжа посадочную лыжу-демпфер.

Для уменьшения длины пробега использовался тормозной парашют, расположенный в хвостовой части фюзеляжа. При использовании парашюта пробег составлял 650 м, без парашюта — 810 метров.

Первоначальные планы оснащать серийные "Дракены" двигателями отечественной разработки не увенчались успехом, и в 1952 году фирма "Svenska Flygmotor" (позднее "Volvo Flygmotor") приобрела лицензию на производство двигателей Rolls Royce Avon Mk 48A. Самолеты Saab J 35A и J 35В оснащались двигателями RM 6B (шведское обозначение двигателя Avon Mk 48А), на варианты Saab J 35D, J 35Е, J 35F и J35J устанавливались двигатели RM 6С (Rolls Royce Avon Mk 60). Длина двигателя 8140 мм, диаметр — 1067 мм, сухая масса — 1770 кг. Максимальная бесфорсажная тяга — 5840 кг, тяга на форсаже — 7830 кг. В период с 1961 по 1971 год предприятие "Volvo Flugmotor" выпустило 445 двигателей RM 6С для оснащения самолетов Saab J 35D, J 35Е, J 35F и несколько позже J 35 J.

Автономный запуск двигателя обеспечивал стартер Plessey. Принцип работы стартера — смесь изопропилнитрата при сгорании в камере создавала давление газов, необходимое для раскручивания турбины. Запас топлива в системе позволял осуществить три запуска двигателя. Работа стартера, по воспоминаниям пилотов, сопровождалась сильным шумом (свист) и характерным запахом.

Топливная система обеспечивала подачу топлива двигателю на всех режимах полета самолета и при любом положении его в воздухе. Топливо размещалось в четырнадцати баках центроплана. Внутренний запас топлива для варианта J 35А составлял 2240 литров и на последующих моделях был увеличен до 2865 литров. Подача топлива осуществлялась электронасосами из двух расходных баков емкостью 75 литров, которые постоянно подпитывались от периферийных баков. Автоматизированная система управления осуществляла контроль расхода топлива и сохранение требуемого положение центра масс самолета на всех режимах полета. Система заправки централизованная, с пропускной способностью 830 л/мин.

На вариантах J 35А и В дополнительный 500 литровый подвесной топливный бак устанавливался на центральном фюзеляжном пилоне. Начиная с варианта J 35D, на самолетах была реализована возможность подвески до четырех подвесных топливных баков (два 500 литровых бака на крыльевых и два бака на фюзеляжных пилонах).

Пушечное вооружение вариантов J 35А, В, D — две встроенные 30-мм пушки Aden М/55 со скорострельностью 1200 выстрелов в минуту и боезапасом по 90 снарядов, размещенных в корневой части крыла. На самолетах J 35F и J была установлена одна пушка в правом крыле. Разведывательные и учебные варианты не имели пушечного вооружения.

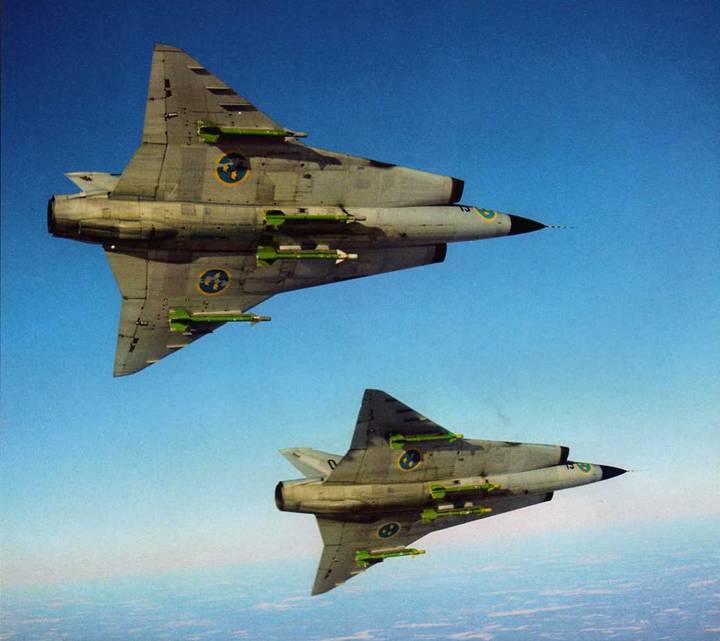

Три узла подвески вооружения J 35А позволяли нести внешнюю нагрузку до 1700 кг. Два крыльевых и центральный фюзеляжный Y-образный пилон обеспечивали возможность подвески до четырех ракет класса "воздух-воздух" Rb24 с ИК ГСН (лицензионный вариант американской УР AIM-9 Sidewinder). Кроме этого, самолет мог нести НАР Bofors калибром 75 мм или 135 мм и авиационные бомбы. Для установки пусковых направляющих НАР использовались дополнительные крыльевые узлы подвески.

На моделях J 35F/J количество основных узлов подвески вооружения было увеличено до шести. Максимальная масса боевой нагрузки составляла 4080 кг. Максимальная скорость полета Saab J 35F/J с четырьмя ракетами ограничивалась значением М=1,4.

Система управления J 35 обычная для самолета с треугольным крылом. В продольном канале управление обеспечивалось синхронным отклонением элевонов, в поперечном канале — дифференциальным отклонением элевонов, по курсу — отклонением руля направления. Сигналы управления от ручки и педалей передавались механически к гидравлическим сервоприводам поверхностей управления. Система управления необратимая, поэтому в контурах управления применялись автоматы загрузки. Гидравлическая система состояла из двух независимых подсистем с рабочим давлением 210 кгс/см 2. В случае выхода из строя двигателя, аварийный генератор с приводом от воздушной турбины обеспечивал давление, необходимое для работы подсистемы номер два (управление рулем направления и элевонами).

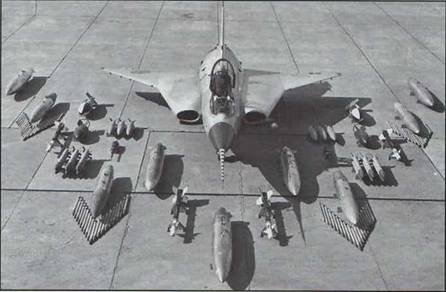

Демонстрация возможных вариантов подвесного вооружения самолета J 35В

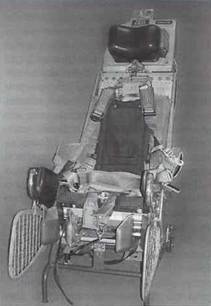

Катапультируемое кресло Saab 73SE-F

В канале поперечного управления передаточное соотношение между ручкой и элевонами непрерывно зависело от числа М и высоты полета, а в канале продольного управления передаточное отношение изменялось в соответствии с изменением индикаторной скорости.

Кроме основной системы управления имелась еще автоматическая система управления полетом. Сигналы автоматической системы накладывались на механические сигналы, поступающие от органов управления к сервоприводам, для улучшения характеристик управляемости, а также для уменьшения рабочей нагрузки пилота.

Комплекс радиоэлектронной аппаратуры самолета был оптимизирован для работы в составе полуавтоматической системы STRIL-60. Радиоэлектронное оборудование самолета J 35F включало систему управления оружием, объединенную с радиолокатором, навигационный радиолокатор, систему опознавания "свой-чужой" и автопилот.

Фото с официального сайта фирмы SAAB

Анатолий АРТЕМЬЕВ
