В исполнении Х-58У ракета отличалась крылом укороченного размаха по условиям размещения на подфюзеляжных узлах Су-17, где было довольно тесно для габаритной ракеты. По соображениям удобства подвески, транспортировки и безопасности при пуске крыло Х-58У "подрезали", сократив размах с прежних 1300 мм до 1170 мм, чем были обеспечены достаточные зазоры с поверхностями самолета. Ракета весом 640 кг комплектовалась мощной боевой частью массой 140 кг. Неконтактный оптический взрыватель подрывал БЧ в пяти метрах над целью, что при вероятном отклонении 5,7-7 м обеспечивало поражение РЛС противника с вероятностью 0,92-0,99. Применяемая в диапазоне высот 200-5000 м ракета имела дальность от 8 до 70 км (большая дальность достигалась при стрельбе с высотного полета, по условиям обнаружения цели, причем с десятикилометровой высоты считался возможным захват и поражение РЛС на удалении за 100 км, однако на такую высоту самолету с подвесками ракет и "Вьюги" непросто было забраться).

Для отработки Х-27ПС и аппаратуры целеуказания "Метель-С" требуемых диапазонов в 1975 году был переоборудован один из Су-17М2, испытания аппаратуры велись также на Су-7БМ (№ 52-27). Первая зачетная работа по "Метели-С" на машине № 52-27 была проведена летчиком-испытателем А.С. Комаровым 2 октября 1975 года. В процессе работ аппаратуру управления сменила более перспективная "Вьюга".

На "ракетные" боковые подфюзеляжные точки подвески с новыми переходными балками две ракеты Х-27ПС подвешивались с применением АПУ-68УМЗ (пусковая этой модели имела дополнительный разъем для стыковки аппаратуры ГСН с "бортом"), а для тяжелых Х-58У с крыльями более чем метрового размаха использовались катапультные АКУ-58-1. Аппаратура управления "Вьюга-17" размещалась в обтекаемом контейнере типа "прилипало" (так он именовался в конструкторской документации), весившим 190 кг. Конформный контейнер жестко крепился болтами под фюзеляжем самолета, обходясь без какого-либо пилона. "Вьюга-17" обеспечивала поиск РЛС-целей (через "головы" ракет), обнаружение и захват, управление головками самонаведения ракет, определение зоны разрешенных пусков и контроль работы станции и ПРГСН, выдачу сигналов на индикаторное табло летчика и ряд других режимов. Возможно было также наведение одной ракеты на цель, уже захваченной другой из них (так называемый режим "Сведение"). Функция "Сведение" обеспечивала залповый пуск противорадиолокационных ракет по одной цели с интервалом не менее 4 сек. Станция обеспечивала при подвеске одной ракеты поиск радиоизлучающих целей в секторе обзора 40о по курсу, а при двух – в соответствующей половине этого сектора (по 20° на одну ракету от оси во внешнюю сторону). Кроме прочего, внешне Су-17М3П отличались от обычной "тройки" наличием под носовой частью фюзеляжа (перед радиопрозрачной крышкой ДИСС) пары небольших антенн встроенного контроля ПРГСН ракет.

Для индикации большого объема информации, выдаваемой головками ракет и станцией "Вьюга", в кабине летчика устанавливалось легкосъемное индикаторное табло, отображавшее требуемые сигналы с помощью условных символов.

Как и "Метель", новая аппаратура управления была создана в омском ЦКБ автоматики. Эскизный проект выпустили в 1973 году, а специальные летные испытания системы были начаты в 1978 году на доработанном МиГ-27. По согласованию с ВВС, чтобы избежать задержки Госиспытаний Су-17М3, где заданий хватало с лихвой, ракеты Х-27 и Х-58 на них не предъявлялись и их отработку договорились произвести по отдельной программе, уже после завершения общей части, выделив их в работы по созданию противорадиолокационного комплекса Су-17М3П. В феврале 1979 года работавшая в ОКБ макетная комиссия приняла предложенный вариант, а уже к апрелю опытное производство доработало предоставленный ВВС самолет Су-1 7МЗ № 27-07. В том же 1979 году этап "А" совместных летных испытаний аппаратуры начали на Су-17М3 и МиГ-23БК. На суховской машине Госиспытания (с перерывом на доводку) проходили в период с 20 июня 1979 года по 6 ноября 1980 года, завершившись рекомендацией о принятии на вооружение системы с ракетами Х-27 и Х-58. Тогда же "Вьюга" в вариантах комплектации для "суховских" и "микояновских" истребителей-бомбардировщиков стала поступать в строевые части ВВС.

На самолетах одной из производственных серий для ракет Р-60 были введены дополнительные средние подкрыльевые пилоны-держатели ПД-62-32 (9-я и 10-я точки подвески). Это освободило остальные узлы подвески и, в дальнейшем, все ранее выпущенные Су-17М3 дооснащались такими пилонами. Как указывалось, тем самым "Р-60 являются штатным оружием и подвешиваются со всеми вариантами подвесок". Комплект средств активной защиты самолета дополняли аппаратура РЭБ "Сирень" либо новая "Гвоздика", а к пассивным относились установленные с правой стороны гаргрота два держателя КДС-23 (по 6 патронов в каждой кассете), снаряжаемые килограммовыми инфракрасными (ППИ-50) или противорадиолокационными (ПРП-50) помеховыми патронами калибра 50 мм. Аппаратура управления обеспечивала автоматический или ручной отстрел в серийном (по шесть патронов) либо же залповом режиме (по два, три и шесть патронов разом).

Оснащение Су-17М3 новой помеховой станцией "Гвоздика" позволило существенно расширить возможности по защите самолета от поражения средствами ПВО противника за счет наличия излучения помеховых сигналов по основному каналу не только в переднюю, но и в заднюю полусферы (ранее считалось достаточным защищать самолет только в направлении со стороны цели), повышения мощности излучаемых помех и излучения дополнительного комплекса помех по каналу перенацеливания (увода ракеты противника) на подстилающую поверхность (всего четыре комплекса разнотипных помех вместо трех у старой СПС). Упростилась и процедура установки станции на самолет – отпала трудоемкая операция по снятию (установке) массивного балочного держателя (прежде для подвески СПС требовалось освободить пилон). Теперь станция весом в 180 кг подвешивалась непосредственно на держатель БДЗ-57МТ на одну из свободных точек подвески под крылом. На Су-17М3П при использовании противорадиолокационных ракет контейнер с помеховой станцией подвешивался только на крайнюю точку под центропланом (третью или четвертую).

В конце 70-х годов на базе серийного истребителя-бомбардировщика Су-17М3 началась разработка его модификации – разведчика Су-17М3Р (С-52Р), предназначенного для выполнения фотографической, телевизионной, тепловой и радиотехнической разведки наземных и морских целей. Такой самолет призван был заменить в разведывательных полках и эскадрильях самолеты тактического звена МиГ-21 Р. Разведчик Су-17М3Р на центральной подфюзеляжной точке подвески должен был нести специально разработанный для него контейнер комплексной разведки (ККР) одного из специализированных типов. Наличие на самолете различных средств инструментальной разведки отличало машину от прежних тактических разведчиков, делая его применение гораздо более эффективным (в частности, оснащение МиГ-21 Р обеспечивало ведение только одного вида разведки, ограничивая возможности и делая необходимым планирование нескольких вылетов самолетов с разным снаряжением для получения исчерпывающей разведывательной информации).

Контейнеры создавались силами специалистов самого ОКБ, для чего в его составе организовали соответствующий отдел. Необходимость решения многих специфичных вопросов при отработке специализированного оснащения ККР принесла немало проблем, порядком затянув разработку. Работы по испытаниям ККР были начаты в 1975 года еще с использованием Су-20 (№ 68-33). Один из испытательных полетов с массивной подвеской едва не завершился происшествием: 15 августа 1976 года при посадке летчик-испытатель А.Н. Исаков промазал мимо начала полосы и сел с перелетом, самолет выкатился на грунт и увяз в земле, зарывшись по самые оси стоек. По каким-то соображениям в тот период работы по ККР велись "с прицелом" на экспортные возможности, проходя испытания прежде всего на коммерческих модификациях самолета. Отработка ККР применительно к "эм-тройке" выполнялась с января по август 1977 года на Су-22 (№ 31-01), а затем в первой половине 1979 года на Су-17М3 (№ 26-16) и на Су-22М (№ 29-01).

Контейнеры основных моделей состояли из двух специализированных модулей – переднего и заднего (так называемых "половинок"), обеспечивая заданную комплексность разведки. Подвеска ККР на специальном узле сохраняла подкрыльевые точки для подвески ПТБ и разнообразного вооружения, состав которого практически не отличался от ударной машины. Таким образом, самолет мог использоваться не только как разведчик, но и как ударный. Для управления и контроля работы разведоборудования в кабине устанавливались отдельные пульты управления ККР.

Противорадиолокационная ракета Х-27ПС под вторым опытным С-52 в музее ВВС в Монино. Примечательно, что ракета является не макетом, как это принято в музейных экспозициях, а реальным учебно-действующим изделием. Однако присутствие ракеты на внутренней крыльевой точке подвески является вольностью работников музея – в строю управляемые ракеты на этих позициях никогда не подвешивались из-за их близости к воздухозаборнику и риска помпажа самолетного двигателя

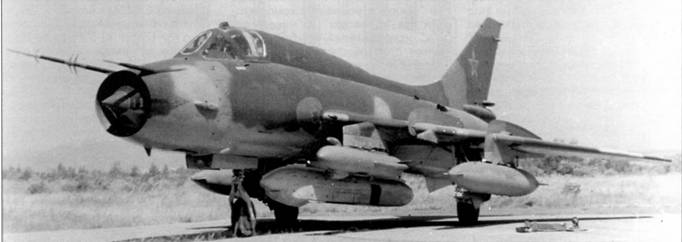

Один из первых Су-17М3Р на заводском аэродроме. Самолет оснащен контейнером комплексной разведки ККР-1, помеховой станцией "Гвоздика" и двумя ПТБ-800

Контейнер модификации ККР-1Т нес "дневные" фотоаппараты – перспективно-плановый А-39 и панорамный ПА-1, а также АФА УА-47 для ночной съемки с использованием размещенных там же в кассетах КДФ-38 осветительных патронов ФП-100. Фотоаппарат А-39 перед вылетом мог переставляться согласно задаче: вертикально для плановой съемки или наклонно вперед под углом до 55° – для перспективного фотографирования. В заднем модуле контейнера устанавливалась аппаратура общей радиотехнической разведки "Тангаж" (на первых ККР-1, в основном предназначенных на экспорт, монтировалась более старая станция "Вираж", отличавшаяся иной элементной базой и меньшей пропускной способностью). Оборудование РТР предназначалось для обнаружения радиоизлучающих средств, развернутых в пунктах управления авиацией и ПВО противника. Аппаратура обеспечивала определение местоположения вражеских станций, рабочий диапазон и их тип, записывая полученные данные. Данные о вскрытых РЛС управления воздушным движением, обнаружения и наведения в зенитной системе могли использоваться как для тактического построения действий своей авиации, так и для организации электронного подавления средств противника или нанесения по ним огневого удара.

В модификации ККР-1/2, помимо аналогичного модуля № 1 с аэрофотоаппаратами, во второй "половинке" (модуль № 2) установили оборудование тепловой разведки "Зима", дававшей картину обстановки в ИК-спектре, и телевизионную станцию "Чибис", "сливавшую" добытую информацию на землю в реальном масштабе времени посредством радиолинии "Трасса" (такой же возможностью передачи данных обладала и тепловая аппаратура). В комплект ККР-1 Т/2 входил фотомодуль № 1 и модуль № 3 со станциями радиоразведки "Тангаж" и лазерной разведки "Шпиль". Аппаратура лазерной разведки позволяла выявлять объекты ночью с помощью подсветки местности лазерным лучом, обеспечивая лучшую разрешающую способность по сравнению с ИК и ТВ- системами. Фотоприемник в комплекте лазерной станции обладал чувствительностью и к естественному освещению, позволяя вести разведку днем и без подсветки. Разработанный позднее ККР-1М нес фотоаппаратуру (А-39 и длиннофокусный АФА-42/100), а также станции "Зима", "Чибис" и "Трасса". Заимствованный с самолетов дальней авиации АФА-42/100 с метровым фокусным расстоянием обеспечивал ведение перспективной съемки с больших высот и удаления, однако при своих значительных габаритах и установке под углом занимал порядочный объем едва ли не всего переднего модуля.
