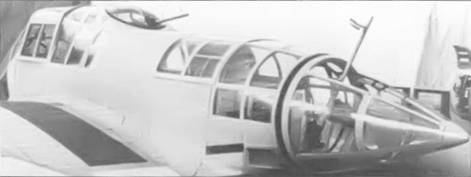

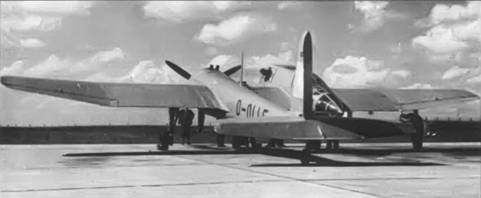

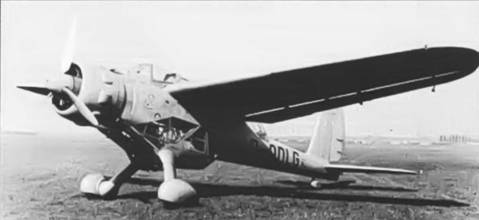

Вместе с Fw 189 в конкурсе участвовали опытные самолеты-разведчики BV 141 и Аг 198

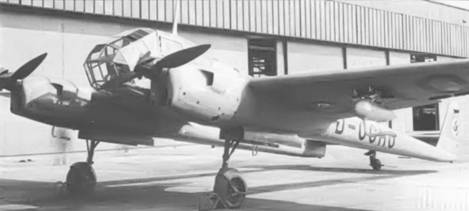

Второй самолет первой опытной партии Fw 189V2
Первый самолет второй опытной партии Fw 169V4
Оборонительные
Рабочим проектированием Fw 189 руководил Эрнст Кассель (Ernst Kassel), бригаду общих видов возглавил Й. Мюллер (J. Mul-ler), бригаду вооружения - инженер Готтшалк (Gottschalk), он же занимался организацией летных испытаний, а за разработку технологии производства отвечал директор фирмы Ганс Шуберт (Н. Schubert).

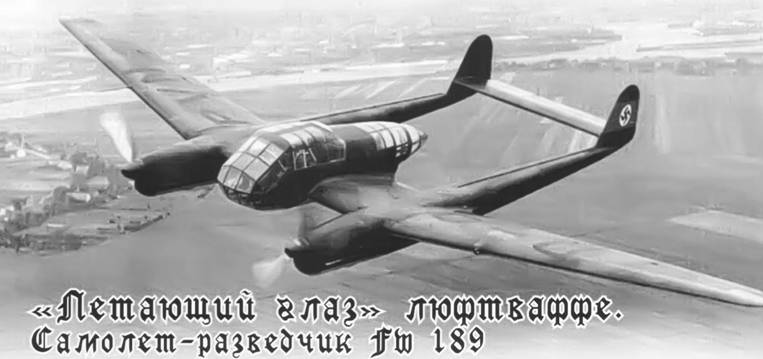

Летные испытания первого опытного Fw 189V1 (гражданская регистрация D-OPVN, фото на заставке) начались в июле 1938 г.
– спустя 15 месяцев после подписания контракта. Согласно сложившейся традиции, в первый полет машину поднял сам Курт Танк, окрестивший самолет Eule - совой (в серийном варианте машина именовалась Uhu - филин). В августе на испытания вышел второй прототип Fw 189V2 (D-OVHD), а в сентябре - третий (D-ORMH). У «Арадо» опытная машина Ar 198V1 была готова несколько ранее - весной 1938 г., но результаты ее летных испытаний оказались настолько разочаровывающими, что дело ограничилось постройкой лишь одного образца из трех заказанных. «Блом и Фосс» тоже постигла неудача - самолет был отклонен из-за недостаточной энерговооруженности Таким образом, Fw 189 остался вне конкуренции.
Самолет представлял собой цельнометаллический свободнонесущий низкоплан. Крыло состояло из прямого центроплана и трапециевидных консолей. Оно было оснащено щелевыми закрылками с электроприводом. По середине центроплана крепилась гондола экипажа, которая была почти сплошь остеклена. Как у всех немецких самолетов того времени, остекление состояло из большого количества панелей, преимущественно плоских. Это упрощало технологию изготовления фонаря и его ремонт. Кроме того, плоские стекла практически не давали искажений в обзоре. В носу слева сидел летчик, правее и чуть сзади него находилось место наблюдателя, являвшегося одновременно штурманом, бомбардиром, радистом и стрелком. Третий член экипажа, бортмеханик (он же задний стрелок) лежал на специальном матрасе в суженной обтекаемой задней части кабины. Интересно, что хвостовые балки выполнили взаимозаменяемыми - без различия на правую и левую. Они вмещали топливные баки и ниши основных опор шасси. Спереди к балкам крепились моторамы, сзади - кили, которые соединялись стабилизатором.
Прототипы получили 12-цилиндровые двигатели Argus As 410 взлетной мощностью по 430 л.с. Первый и третий прототипы не были вооружены, а вот Fw 189V2 нес пять 7,92-мм пулеметов (по одному MG15 были расположены в носовой части гондолы, в верхней и хвостовой установках; еще два MG17 находились в корневой части крыла). Кроме того, под центропланом этого самолета установили 4 бомбодержателя ЕТС50 для 50-кг бомб
Вскоре рейхсминистерство авиации заказало «Фокке-Вульфу» вторую опытную партию разведчиков, включавшую 4 экземпляра. Первый из них, Fw189V4 (борт D-OCHO), рассматривали как прототип серийного самолета Fw 189А Он был готов к концу 1938 г. и отличался некоторыми мелкими изменениями: модифицированными капотами двигателей, увеличенным диаметром хвостового колеса и т.п. Вооружение ограничили двумя MG15 в перхней установке и хвостовом конусе. После завершения заводских испытаний Fw 189V4 использовали для отработки различного специального оборудования, например, приборов постановки дымовых завес S125 и выливных авиационных приборов для отравляющих веществ.

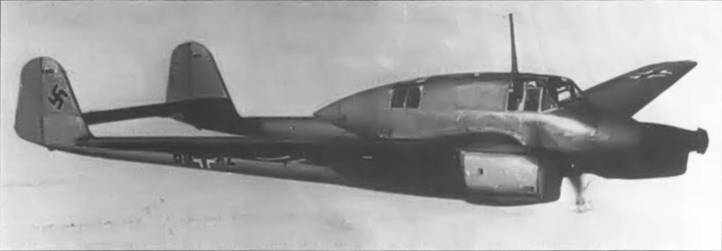

Пятый прототип Fw 189V5 выполнили в учебном варианте. Он получил новую гондолу экипажа с гораздо меньшим остеклением - применили новый фонарь летчиков и сохранили небольшой участок остекления средней части гондолы. Вооружение отсутствовало, а управление стало двойным. Инструктор и курсант располагались в кабине плечом к плечу, что позволило избежать дублирования части приборов - их установили в центре приборной доски, откуда показания могли считывать и курсант, и инструктор. На разведчике ряд органов управления, в частности, секторы газа двигателей, располагались слева от летчика, а на учебном самолете их поставили на центральном пульте между креслами инструктора и курсанта. В центральной части гондолы, непосредственно за местами летчиков, находились три дополнительных сиденья.
Именно учебный вариант первым попал в серийное производство. Дело в том, что в 1939 г. полным ходом поставлялись в люфтваффе разведчики Hs 126, пока удовлетворявшие военных, и было решено повременить с развертыванием полномасштабного выпуска Fw 189 В то же время получение партии учебных самолетов позволяло подготовить почву для освоения в войсках новой матчасти. «Фокке-Вульф» получил заказ на 3 предсерийных Fw 189В-0 и 10 серийных Fw 189В-1. Три предсерийных самолета

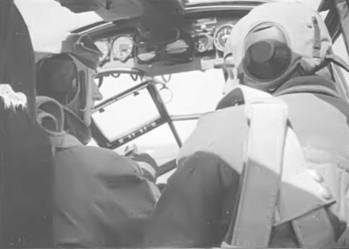

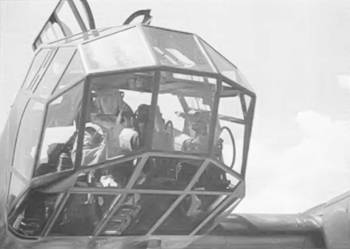

с заводскими номерами (Wr.Nr.) 0008-0010 и первые три Fw 189В-1 сдали заказчику к концу 1939 г., остальные 7 машин были поставлены в январе-феврале следующего года. Впоследствии большинство Fw 189В получили усиленное шасси и применялись не как учебные, а в качестве самолетов связи и «генеральских лимузинов». Поначалу предусматривалось создание еще одного учебного варианта - двухпоплавкового Fw 189D. Его прототипом должен был стать последний самолет второй опытной партии Fw 189V7. Но в конце 1938 г. в результате изменения требований к гидросамолету работы по нему прекратили. Частично законченный планер использовали для сборки одного из Fw 189В-0.Лобовое остекление гондолы экипажа. Размещение в кабине летчика и штурмана
Бортмеханик-стрелок на своем рабочем месте

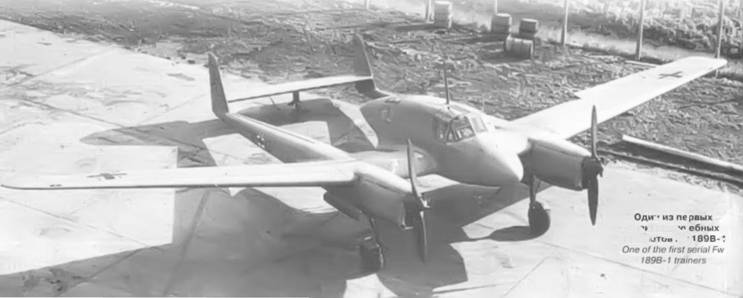

Один из первых серийных учебных самолетов Fw 189В-1
Параллельно с разработкой ближнего разведчика Техническое управление «озадачило» ряд авиастроительных фирм разработкой нового самолета непосредственной поддержки войск. В апреле 1937 г. фирмам «Арадо», «Гамбургер Флюгцойгбау» и «Гота» была разослана Спецификация, предусматривавшая создание двухмоторного одноместного самолета минимальных геометрических размеров с мощным стрелково-пушечным вооружением, двигателями «Аргус» As 410, бронированием пилотской кабины и мотогондол. Не получившая официального приглашения к участию в конкурсе фирма «Фокке-Вульф» проявила инициативу, предложив создать штурмовик на базе Fw 189. Именно этот вариант вместе с проектом «Хеншеля» - будущим Hs 129 - 1 октября 1937 г. был отобран для постройки опытных самолетов.
Курт Танк решил в полной мере использовать концепцию сменной гондолы. Для отработки штурмового варианта использовали первый прототип. В конце 1938 г. его сняли с летных испытаний и вернули на завод, где заменили центральную гондолу новой, гораздо меньших размеров. По сути, она представляла собой бронированную капсулу, едва вмещавшую пилота и стрелка, сидевших спина к спине. Пилот глядел вперед через крошечное бронестекло о откидываемом назад колпаке. Стрелок пел огонь из пулемета MG15 через небольшую бойницу с использованием бронированного визира.
Модифицированный прототип получил обозначение Fw 189V1b Его испытания возобновились весной 1939 г. Результаты их оказались удручающими. Тяжело бронированная гондола заметно ухудшила управляемость машины, снизились и летные данные. Обзор с места пилота был неудовлетворительным, а стрелок не видел атакующего истребителя даже в хвосте своего самолета! В итоге Fw 189V1 b вернули на завод для проведения доработок. Площадь остекления кабины пилота увеличили, а прицел стрелка заменили на амбразуру, улучшившую обзор назад, обзор в стороны оставался никудышным.
После внесения изменений Fw 189V1ta проходил испытания вместе с конкурентами Hs 129V2 и V3. Эти полеты показали, что весьма компактный одноместный самолет «Хеншеля» представлял собой меньшую цель для ПВО, но у него обзор с рабочего места летчика оказался еще хуже, чем у «Фокке-Вульфа», и если управляемость Fw 189V1b была плохой, то у Hs 129 вообще отвратительной. Решающим событием испытаний стала досадная авария самолета ‹ Фокке-Вульфа». Летом 1939 г. во время демонстрации атаки наземной цели на аэродроме в Бремене пилотировавший Fw 189V1b Ганс Зандер (Hans Zander) потерял из виду заводские строения и зацепил одно из них. Летчик сумел быстро оценить ситуацию и посадить поврежденную машину на очень высокой скорости. При этом самолет получил серьезные повреждения. В итоге Техническое управление признало победителем Hs 129, но на этом история штурмового варианта Fw 189 не закончилась.
Самолетам «Хеншеля» предстояло пройти войсковые испытания, однако в успехе уверенности не было, и для подстраховки фирме «Фокке-Вульф» заказали еще один экземпляр ее штурмовика. В него переделали третий самолет второй опытной партии Fw 189V6, который мог стать прототипом серийной модификации Fw 189С.
Один из предсерийных учебно-тренировочных самолетов 189В-0
Основным уделом 189В-1 стали связь и транспортные перевозки
