Авиация и время 2009 04

Опытный штурмовик Fw 189V1 b

Бронированная гондола этой машины представляла собой доработанный вариант гондолы самолета Fw 189V1 b. Двигатели применили чуть более мощные As 41 OA-1, развивавшие на взлете по 465 л с и имевшие винты изменяемого шага вместо фиксированного на первой машине. Также использовали новое шасси с усиленными стойками Подвергли доработкам центроплан. В нем установили две 20-мм пушки MG FF и четыре пулемета MG17. Усилили оборонительное вооружение, которое теперь состояло из спарки 7,92-мм пулеметов MG81Z.

Fw 189V6 вышел на испытания в сентябре 1940 г., когда уже велась постройка пред-серийной партии штурмовиков Hs 129А-0. И хотя пилоты во весь голос проклинали самолет «Хеншеля», рейхсминистерство авиации сделало вывод в его пользу. Было сочтено, что Hs 129 имеет достаточный потенциал для совершенствования, а мнением пилотов пренебрегли, посчитав его субъективным, поскольку летный состав 5-го (штурмового) отряда 2-й истребительной эскадры (5.(Schlacht)/JG 2) на две трети состоял из бывших летчиков «Фокке-Вульфа». К тому же, стоил Hs 129 на две трети меньше, чем Fw 189С

Таким образом, этот вариант Fw 189 окончательно потерял шансы попасть в серию. Однако в конце 1942 г. появился своеобразный «эрзац-штурмовик» Fw189A-4, выпущенный в небольшом количестве. Эта машина сохранила остекленную гондолу разведчика, но крыльевые пулеметы MG17 были заменены двумя 20-мм пушками MG FF. Кроме того, двигатели, топливные баки и частично кабину экипажа прикрыли снизу тонкой броней.

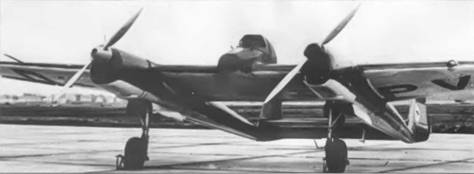

Переделка самолета Fw 189V6 в штурмовик Fw 189С

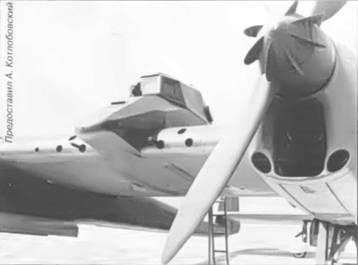

Гондола экипажа штурмовика Fw 189С

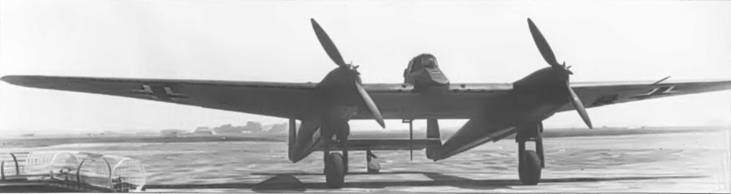

Штурмовик Fw 189С во время испытаний

Серийное производство

В начале 1940 г. дошла очередь до внедрения в производство основного - разведывательного - варианта Fw 189. Поначалу завод «Фокке-Вульф» в Бремене изготовил предсерийную партию Fw 189А-0 в количестве 10 единиц. Они почти не отличались от опытного Fw 189V4, за исключением измененной конструкции стоек шасси. Затем начался выпуск модификации Fw 189А-1 До конца 1940 г. построили 20 (по другим данным - 38) таких самолетов. На этих машинах провели полномасштабные войсковые испытания в авиачастях ближней разведки, дислоцированных в оккупированных Франции и Польше. Отзывы строевых пилотов о новом самолете были самыми благоприятными. К тому времени изменилось отношение люфтваффе к Hs 126, который по результатам французской кампании был признан устаревшим. В итоге программа производства Fw 189 получила неоспоримый приоритет. Но завод «Фокке-Вульфа» в Бремене готовился к развертыванию выпуска истребителей Fw 190А, и там строить разведчики в необходимых количествах оказалось невозможно. Поэтому решили организовать вторую производственную линию в оккупированной Чехии. Выбор пал на завод фирмы Aero в Праге-Высочанах, который уже в 1941 г стал основным предприятием по выпуску ближних разведчиков. В том году бременский завод сдал 99 Fw 189А, а пражский - 15 I самолет. При этом завод «Аэро» производил также учебные Аг 96, оснащаемые теми же двигателя ми As 410. Производство моторов былс налажено на месте - их выпускало пред приятие бывшей фирмы Valther в Праге Жинониче. Еще два предприятия, находившиеся в окрестностях чешской столицы поставляли комплектующие: завод CKD - центропланы, элероны, закрылки, тяги управления механизацией крыла, а фирме Letov - хвостовые балки и оперение. Первый собранный в Праге Fw 189А (Wr. Nr. 2051 был готов 12 марта 1941 г. А 4 июня самолет лично облетал специально прибывший не завод Курт Танк.

Представляет интерес процедура заводских испытаний самолетов: первый полет продолжительностью около 10 минут, затем еще два 20-минутных полета. Впоследствии программу испытаний урезали вообще до двух полетов. Функционирование радиооборудования проверяли о воздухе и на земле, общая наработка составляла полчаса-час. Через определенное количество сданных самолетов выполняли контрольные оценочные полеты продолжительностью 15-20 минут, которые проводили строевые летчики, а не заводские испытатели. Интересно, что внедрением в производство нового изделия занимался оставшийся на прежних должностях чешский инженерно-технический персонал во главе с техническим директором «Аэро» Антонином Хучником (Antonin Huchnik). Для оказания помощи немцы командировали в Прагу группу инженеров, техников и квалифицированных рабочих из Бремена. «Фокке-Вульф» передала и некоторое оборудование, в том числе мощный пресс для изготовления штампованных деталей. Определенные трудности представляло отсутствие у «Аэро» собственного аэродрома, поэтому самолеты приходилось расстыковывать и прямо по городским улицам доставлять автотранспортом на аэродром Прага-Кбелы.

Первый строившийся в больших количествах вариант Fw 189А-1 был в целом подобен Fw 189V4, отличаясь несколько облагороженной формой капотов, двухамортизационными стойками шасси и некоторыми изменениями в оборудовании. Кроме того, на самолете применили т.н. «стандартные» двигатели As 410А-1 взлетной мощностью по 465 л.с. Вооружение состояло из пары пулеметов MG17 в корне крыла, а также двух MG15 в верхней и хвостовой оборонительных установках. Под крылом находились четыре бомбодержателя ETC50/VIII. Стандартное фотооборудование включало камеру Rb20/30, установленную вертикально за пилотским креслом, хотя допускалось применение АФА других типов: Rb50/30, 21/18 и 15/18. Экипажи также использовали ручные фотокамеры НК12,5 и НК19.

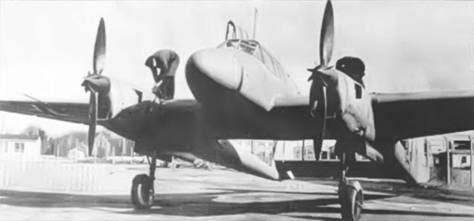

Завершающий этап сборки Fw 189А-1 на заводе в Бремене

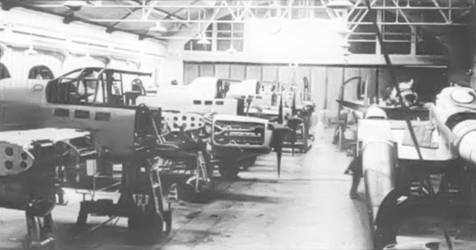

‹Фокке-Вульфы› во время установки двигателей на заводе «Аэро»

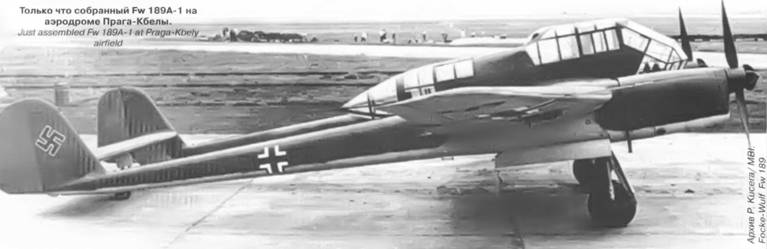

Только что собранный Fw 189А-1 на аэродроме Прага-Кбелы.

В середине 1941 г. начался выпуск варианта Fw 189А-2, который вместо пулеметов MG15 в оборонительных установках оснастили спарками MG81Z. Прототип этой модификации получил обозначение Fw 189V9 (Wr.Nr. 0030). Уже в ходе производства Fw189A-2 верхние стрелковые установки стали оснащать бронестеклами. Следует отметить, что на многих Fw 189А-1 в полевых условиях провели замену пулеметов MG15HB MG81Z.

В небольших количествах строился Fw189A-3 с двойным управлением - выпуск данного варианта сочли более оправданным, чем производство специализированной учебной модификации Fw189B. В учебные также переоборудовали несколько Fw189A-0 и А-1. Наконец, были выпущены два экземпляра специализированного самолета-аэрофотосьемщика Fw 189W-2.

В 1942 г. производство разведчиков в Бремене резко сократилось - здесь построили лишь 57 Fw 189А. Даже возрастание выпуска в Праге до 183 единиц не могло удовлетворить потребности фронта. Поэтому было решено запустить третью сборочную линию, снова использовав производственные мощности оккупированных стран - на этот раз Франции. Выпуск Fw189A поручили группе заводов в окрестностях г Бордо. Окончательную сборку из узлов, поставляемых смежниками, осуществляло предприятие в г. Мериньян. В течение 1942 г. здесь построили 87 разведчиков. Таким образом, 1942 г. стал пиком серийного выпуска Fw 189А - за этот год собрали 327 таких самолетов. А вот в следующем году «Фокке-Вульф» сдал лишь 11 самолетов, «Аэро» - только 3, а французский завод - 94 машины (в общей сложности, 108 Fw 189). В первые недели 1944 г. в Мериньяне сдали еще 12 машин, и на этом серийный выпуск Fw 189А прекратили.

В ходе серийного производства предпринимались попытки оснастить самолет более мощной силовой установкой. В результате появился вариант Fw189E, именуемый «быстрым Fw 189». На этом самолете применили французские моторы воздушного охлаждения GR-14M04/05 - двухрядные малогабаритные 14-цилиндровые -звезды» взлетной мощностью по 700 л.с. Адаптацию конструкции разведчика под новые движки выполнила французская фирма SNCASO из Шатьлон-сюр-Сена. В прототип переоборудовали серийный Fw189A-1 (Wr.Nr. 0090), который получил обозначение Fw 189V14. Судьба самолета оказалась недолгой, после завершения заводских испытаний при перегонке в Германию он разбился у г. Нанси. В серию Fw 189Е так и не попал.

Еще одной попыткой увеличить энерговооруженность разведчика стала модификация Fw189F-1. На этой машине (прототип Fw 189V15 переоборудовали из серийного Fw 189А-2) установили моторы «Аргус» As 411МА-1, представлявшие собой развитие As 410 с другим редуктором, благодаря чему взлетную мощность удалось поднять до 580 л.с. Модификация Fw 189F-1 стала последним серийным вариантом - в начале 1944 г. завод в Мериньяне изготовил 17 таких самолетов.

Не попала в серию модификация Fw189F-2 с улучшенной бронезащитой и топливными баками увеличенной емкости, а также электрическим вместо гидравлического приводом уборки шасси. Шасси с электроприводом отрабатывалось на опытных самолетах Fw 189V10 и V11 (Wr.Nr. 0047 и 0048).

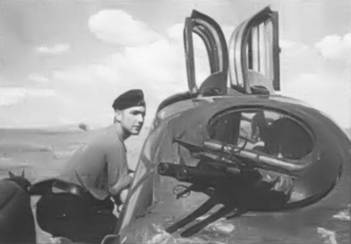

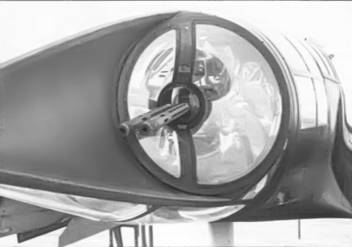

Верхняя и хвостовая оборонительные установки самолета Fw 189А-1

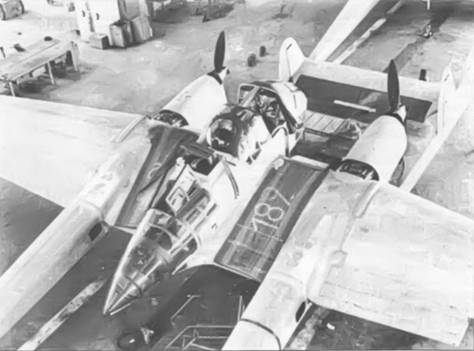

Рабочее место летчика

На бумаге остался вариант Fw 189G который предполагалось оборудовать еще более мощными моторами «Аргус» As 402, развивавшими на взлете 950 л.с. Согласно расчетам, максимальная скорость Fw 189G на высоте 4500 м должна была достичь 435 км/ч. Но ввиду проблем с доводкой мотора, программу создания Fw189G закрыли.
