Ту-134Б вышел на линии в мае 1980 г. и стал первым в СССР магистральным авиалайнером, допущенным к эксплуатации без штурмана, хотя часто такие машины летали с ним. «Бэшку» получили Рижский и Бакинский авиаотряды. Борт СССР-65716 в феврале 1981 г. был поставлен ГосНИИ ГА, но позже передан в Баку, а затем в Сыктывкар.
В декабре 1980 г. второй прототип Ту-134Б СССР-65720 переделали на АРЗ № 407 по разработанной в туполевском ОКБ документации в вариант увеличенной вместимости, названный Ту-134Б-1. Единственным внешним отличием было дополнительное окно слева перед входной дверью, где размещались две дополнительные пары кресел. На борту установили модульный кухонный блок и новые компактные туалеты. Пассажировместимость удалось увеличить до 84 или 90 человек (во втором варианте снимали часть кухни).
На Ту-134Б-1 интерцепторы могли отклоняться в полете при убранной механизации и служить тормозными щитками. На западных пассажирских самолетах таковые имелись еще с 1960-х гг., у нас же их не было, и в этой связи возникла серьезная проблема. В зависимости от количества самолетов, ожидавших посадки, диспетчер круга давал команду увеличить или уменьшить скорость, чтобы держать безопасную дистанцию, а путем изменения тяги двигателей делать это неудобно. Из-за отсутствия тормозных
Для повышения маневренности на земле носовая опора шасси Ту-134Б-1 была снабжена реечным демпфером с углом поворота колес ±70°. Коммерческая нагрузка увеличилась с 8,2 до 8,55 т, платой за это стало уменьшение дальности на 50 км. При этом за счет большей вместимости удельный расход топлива снизился с 50 до 34,3 г/пасс.-км. Но из-за инертности МГА и МАП Ту-134Б-1 остался в единственном экземпляре. Со временем СССР-65720 был оснащен двигателями Д-30-lll и получил обозначение Ту-134Б-1 -3.
В соответствии с приказом МАП № 287 от 3 июля 1980 г. был разработан Ту-134Б-3 с двигателями Д-30-lll. В 1982 г. на его базе создали «салон», аналогичный Ту-134АК. Отдельного обозначения этой модификации не присвоили. В таком виде с ноября 1982 г. по апрель 1984 г. построили 7 машин 63-й серии для Болгарии (LZ-TUT), Вьетнама (VN-A114, -А116 и -А118) и Сирии (YK-AYA, -AYB и -AYD). Болгарский экземпляр (зав. №(23)63987) стал прототипом этого варианта. Существовали и Ту-134Б-3, переделанные в «салоны» без задней двери аналогично Ту-134А «салон». Всего за рубеж (в Болгарию, Вьетнам, КНДР и Сирию) поставили 13 Ту-134Б-3.
Согласно постановлению Совмина СССР № 127-39 от 28 января 1981 г. на базе Ту-134А-3 для Минсельхоза была создана модификация Ту-134СХ (сельскохозяйственный). Не спешите хихикать, представив себе Ту-134 в роли «кукурузника», опыляющего поля, – самолет предназначался для мониторинга состояния почв, что позволяло контролировать рост посевов, судить о поражении их вредителями и прогнозировать урожайность.
Узнать Ту-134СХ было очень просто. Поскольку салон занимала аппаратура, количество окон значительно уменьшили, а аварийные выходы ликвидировали. Экипаж состоял из двух пилотов, бортинженера, штурмана и десяти операторов спецоборудования. В нижней части фюзеляжа были 3 герметичных фотолюка, закрытых плоским стеклом, и 1 негерметичный, закрываемых сдвижными крышками. В салоне были установлены многозональные аэрофотоаппараты МКФ-6М и МСК-4 фирмы «Цейсс-Икон» (ГДР) либо отечественные АФА-41/10 и АФА-ТЭ/35 на неподвижных установках и топографический фотоаппарат ТАФА-10 на поворотной установке АФУС-У. Имелся шестиканальный сканер французской фирмы Matra, известный у нас как «Яшма». В задней части салона находилась фотолаборатория для проявки пленки и перезарядки кассет. Под корневыми частями крыла крепились на пилонах восьмиметровые сигарообразные контейнеры с антеннами радиолокационной станции бокового обзора (РЛСБО) «Нить-С1СХ». Она имела длину волны 2 см и полосу обзора шириной 15 км или 37,5 км. В первом случае получалась радиолокационная карта в масштабе 1:100000 или 1:200000, во втором – 1:250000 или 1:500000. Под самолетом оставалась слепая зона шириной 11 км. Картографирование производилось на высотах 3000-6500 м и скоростях 350- 750 км/ч, за один вылет «обозревался» район площадью до 10000 км 2 . В отличие от фотосъемки, которую во многих регионах удавалось производить всего 25-35 дней в году, радиолокационная съемка возможна круглый год, в любую погоду и в любое время суток. На радиолокационной карте видны сухие, влажные, засоленные и заболоченные участки. РЛСБО «видит» даже сквозь сухой снежный покров, позволяя следить за состоянием озимых культур.

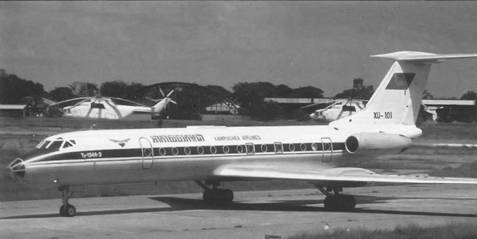

Кампучийский Ту-134А-3 в «комфортабельном» варианте. Пномпень, 30 сентября 1992 г.

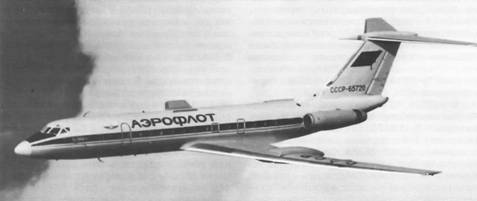

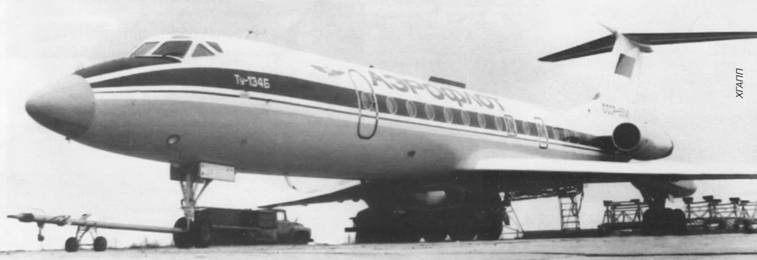

Единственный экземпляр Ту-134Б-1. Внизу: прототип самолета Ту-134Б (борт СССР-65146). Харьков, весна 1980 г.
Ту-134СХ был оснащен навигационным комплексом «Мак», позволявшим при съемке ходить параллельными галсами, автоматически возвращаться по пройденному маршруту или лететь в любую точку, заданную оператором. Имелся цифровой магнитный регистратор, фиксирующий показания РЛСБО и сканера. Масса пустого снаряженного самолета с антеннами РЛСБО составляла 34,4 т, без них – 32,4 т, взлетная – 47,6 т, Запас топлива – 14,4 т, продолжительность полета возросла до 4,5 ч, а дальность – до 3600 км.
Прототип Ту-134СХ (СССР-65917, зав. №(33)63991) поднялся в воздух в апреле 1983 г. еще без РЛСБО. До 1989 г. выпустили 9 серийных машин: СССР-65918, -65721 по -65725 и -65928 по -65930. В эксплуатацию самолет приняли согласно приказам МАП, МГА и Минсельхоза от 2 октября 1984 г. Впрочем, испытания в ГосНИИ ГА продолжались еще около полутора лет. Съемка одного квадратного километра суши или моря с Ту-134СХ обходилась в 2,4 раза дешевле, чем с Ан-26, в 2,7 раза, чем с Ан-30, и в 4,6 раза, чем с Ми-8. Первые два года самолеты летали без РЛСБО, которая долго испытывалась в ГосНИИ ГА. Эксплуатация Ту-134СХ с РЛСБО началась только в мае 1987 г. В 1990 г. самолет модернизировали: он получил радиотехническую систему дальней навигации А-723 «Квиток-2», новые шестиканальные гамма-спектрометры «Кама-С» и «Кама-Ф» (диапазон 2,2-4,74 мкм) и тепловизор «Вулкан» (8-14 мкм).
Все серийные Ту-134СХ попали в 243-й ЛО Воронежского ОАО. Позже 3 машины передали 176-му ЛО Ивановского ОАО. В 1986 г. был создан Всесоюзный научно-исследовательский центр «Автоматизированная
информационно-управляющая система «Агроресурсы», следивший за состоянием посевов, сельхозугодий, лесонасаждений и водоемов. В его распоряжение были предоставлено несколько самолетов, в т.ч. Ту-134СХ.Самолеты этой модификации применялись в различных исследованиях, причем связанных не только с сельским хозяйством. Так, с 27 октября по 4 ноября 1988 г. Ту-134СХ участвовал в экспедиции «Арал-88», изучавшей экологическую катастрофу в зоне Аральского моря. Виновниками бедствия были земледельцы, забиравшие для орошения хлопковых полей почти всю воду из Амударьи и Сырдарьи, впадающих в Арал. Оказалось, что половина воды уходит сквозь стенки каналов, построенных без какой-либо гидроизоляции. Были определены участки каналов, которые надлежало забетонировать в первую очередь, чтобы снизить потери воды. 15 февраля 1989 г. Ту-134СХ использовался для оценки ущерба от землетрясения в Армении, унесшего жизни 25000 человек. 10 января 1990 г. Ту-134СХ участвовал в экологической акции «Невская губа», связанной с изучением последствий возведения дамбы для защиты Ленинграда от наводнений. Исследование показало, что в западной и восточной частях Невской губы образовались застойные зоны, где скапливались сбрасываемые в Неву и Финский залив промышленные стоки. Властям Ленинграда порекомендовали взорвать дамбу, чтобы восстановить нормальную циркуляцию воды. В августе 1992 г. Ту-134СХ участвовал в российско-американском гидрологическом эксперименте «Пречери». Кроме того, самолет применялся как разведчик рыбы на Камчатке, как ледовый разведчик на Крайнем Севере, нес службу в лесном хозяйстве и геологии.
Правительство Сирии использовало этот Ту-134Б-3
Второй экземпляр Ту-134СХ. Справа: обтекатели антенн РЛСБО и открытый фотолюк
К сожалению, эксплуатация Ту-134СХ протекала с большими организационными проблемами. В Воронежском ОАО подготовили экипажи для десяти машин, а поступило сначала всего две. К августу 1988 г. в строю было 4 самолета. Никак не удавалось решить вопрос с оплатой труда экипажей, поскольку «пробить» для Ту-134СХ статус самолета-лаборатории оказалось неимоверно сложно. К тому же, они постоянно выявляли загрязнение окружающей среды и прочие безобразия, после чего разные ответственные лица получали «по шапке», и вскоре чиновники стали мешать проведению воздушного мониторинга. В результате половина машин стояла без дела. Мало-помалу созрело решение переделать самолеты в административные или грузовые и продать. Первым стал RA-65930 (зав. №(73)66500), в 1995 г. переделанный в грузо-пассажирский с дверью размером 1,61x1.09 м. Но из-за отсутствия аварийных выходов он был малопригоден для пассажирских перевозок. Поэтому в конце 1999 г. при капремонте самолет снова доработали: прорезали дополнительные окна и аварийные выходы, смонтировали роскошный интерьер, превратив его в 40-местный «салон». Он получил обозначение Ту-134A-3M. К августу 2002 г. переделали все «СХ», кроме RA-65929.
В 1968 г. один серийный Ту-134 «без буквы» переоборудовали в транспортно-са- нитарный Ту-134ТС. Он был рассчитан на перевозку 5-6 т грузов и раненых в сопровождении медперсонала. Самолет прошел испытания без замечаний военных, за исключением претензий к размерам дверей, не позволявшим загружать крупногабаритные грузы. Машина осталась в единственном экземпляре.
Куда более широкое распространение получили учебно-штурманские Ту-134Ш-1 и Ту-134Ш-2, созданные на базе Ту-134А для замены Ту-124Ш-1 и Ту-124Ш-2. Первый прототип Ту-134Ш-1 (борт 01 красный, зав. № 0350001) был выпущен 29 января 1971 г. После заводских испытаний самолет передали в ГК НИИ ВВС для Госиспытаний. 17 марта последовал второй прототип (зав. № 350002), а в 1972 г. началось серийное производство. До 1980 г. выпустили 90 самолетов в обоих вариантах. Для них почему-то сделали отдельную нумерацию серий.
У Ту-134Ш-1 вместо радара РОЗ-1 был установлен Р-1 «Рубин-1Ш», закрытый увеличенным обтекателем. Ту-134Ш-2 оснастили РЛС «Инициатива- 1Ш» с дальностью обнаружения 220 км. В отличие от Ту-134Ш-1 у него был всего один аварийный выход – левый передний. Под корневыми частями крыла Ту-134Ш-1 крепились съемные бомбодержатели БД-360 для подвески восьми 120-кг практических бомб ПБ-120. На Ту-134Ш-2 стояли бомбодержатели МБДЗ-У6-68Ш, позволявшие нести 12 бомб ПБ-50-75. На обоих вариантах для контроля результатов бомбометания в хвостовой части фюзеляжа был установлен фотоаппарат АФА-БАФ-40Р. Сверху фюзеляжа крепились смещенные влево призмы астросекстанта БЦ-63 для навигации по звездам. Аппаратура связи включала в себя КВ-радиостанции Р-802В и Р-832 (Р-832М). На поздних машинах вместо ответчика «свой-чужой» СРО-2М «Хром» был установлен ответчик СРО-1П «Пароль». В салоне были оборудованы 13 мест курсантов, причем находившиеся в передней части салона были оборудованы аэронавигационными приборами и оптическим бомбардировочным прицелом ОПБ-15.
Ту-134Ш-1 поставлялись главным образом в Челябинское высшее военное авиационное училище штурманов, Ту-134Ш-2 – в Ворошиловградское ВВАУШ. Маршруты полетов могли проходить через несколько полигонов с разными условиями захода на цель. Нередко на бомбометание летали всем полком, и самолеты заходили на боевой курс с «карусели». Перед реальными полетами курсанты подолгу «летали» на тренажерах. Бывало, что заблудившиеся Ту-134Ш бомбили что ни попадя. Есть такая байка.
Однажды Ту-134Ш-1, уклонившийся на 20 км от боевого курса, вместо полигона вышел на машинно-тракторную станцию ка- кого-то колхоза, отметка от которой на экране РЛС была очень похожа на учебную цель. Командир не проконтролировал действия подчиненного. Дежурный по полигону, где вовсю шли «военные действия», тоже не разобрался в обстановке и, услышав доклад курсанта: «Цель в перекрестии, разрешите работу!» – дал «добро». Курсант нажал кнопку сброса и доложил: «Груз пошел». К счастью, время было обеденное, и на МТС остался только сторож, который, услышав свист бомб, мигом нырнул в укрытие: «Мать честная! Война!» Надо ли говорить, что скандал поднялся до небес, да еще колхоз выставил счет за ущерб. В другой раз отбомбились по железной дороге – бомбы легли аккурат за последним вагоном движущегося поезда. Доставалось от Ту-134Ш и птицефабрикам. В Челябинском ВВАУШ ходила шутка: если в столовой на обед курятина – значит, опять птицеферму «накрыли»…
