В целом, необходимо отметить, что требования к ударному варианту оказали решающее влияние на окончательный облик «Ягуара». Например, УТС не предполагалось использовать с грунта и коротких бетонированных ВПП аэродромов рассредоточения или авиабаз, пострадавших от бомбежек. Однако ударный самолет обязан был работать в спартанских условиях, включая полевые аэродромы. В результате «Ягуар» приобрел ряд особенностей, включая мощное шасси с малым давлением в пневматиках, тормозной парашют и гак для посадки с использованием аэрофинишера. Самолет отличался высокой автономностью базирования, включая запуск двигателей без применения наземных источников питания, и малым временем подготовки к повторному вылету. Такая операция без пополнения боезапаса занимала всего 15 мин, ас перевооружением – 20 мин, в том числе на заправку топливом под давлением отводилось всего 3 мин. При выполнении пяти одночасовых полетов в день трудозатраты на техобслуживание не должны были превышать 10,5 чел/час на час полета. Технический персонал работал в четырех зонах, легко достижимых с земли. Для максимального удобства доступа к агрегатам самолета служили 282 лючка и съемные панели, которые заняли почти 30% поверхности «Ягуара».

Улучшению взлетно-посадочных характеристик самолета способствовали высокая тяговооруженность и мощная механизация крыла, состоявшая из предкрылков на внешних частях крыла и двухщелевых закрылков, что позволило снизить посадочную скорость до 220 км/ч. Так как на крыле не осталось места для элеронов, поперечное управление самолетом осуществлялось совместной работой интерцепторов и дифференциальным отклонением консолей стабилизатора. При маневрировании в бою со значительными перегрузками предкрылки могли частично отклоняться, что позволяло безопасно выходить на большие углы атаки. Улучшить ВПХ и маневренность позволили также воздушные тормоза, установленные на нижней поверхности хвостовой части фюзеляжа. Большое внимание было уделено оптимизации формы фюзеляжа вблизи сопел с целью уменьшения донного сопротивления.

Для эффективного преодоления ПВО противника «Ягуару» предстояло прорываться к цели с большой скоростью (до 1,1М на уровне моря) и на малой высоте. В таких условиях особую актуальность приобрела слабая реакция самолета на турбулентность воздуха, которой удалось добиться благодаря крылу малого размаха с высокой удельной нагрузкой. Исследования показали, что летчик достаточно легко переносил до пяти вертикальных воздушных порывов в минуту с перегрузкой 0,5д каждый. От пяти до 12,5 таких воздействий вызывали нарастающие неприятные ощущения, но еще были допустимы, а свыше этого количества приводили к невозможности пилотирования.

Опыт региональных конфликтов во Вьетнаме и на Ближнем Востоке показал, что для уничтожения точечной цели оптимальной нагрузкой являются четыре 1000-фунтовые бомбы (по 453 кг).

При этом считалось маловероятным, что удастся сделать более двух заходов на цель. В результате максимальная боевая нагрузка для типового боевого вылета должна была состоять из восьми бомб калибром 1000 фунтов.

Предусматривалась возможность ведения «Ягуаром» маневренного воздушного боя, прежде всего в целях самообороны. Поэтому он обладал большой скоростью (до 1,6 М на высоте 10972 м), хорошими разгонными характеристиками, отличной маневренностью, нес пушечное вооружение, а также управляемые ракеты класса «воздух-воздух» с ИК-головками самонаведения.

Для успешного боевого применения и минимизации потерь было решено оснастить самолет навигационной системой, способной работать без использования наземных средств и обеспечивавшей наиболее выгодный маршрут выхода на цель с высокой вероятностью ее поражения с первого захода. Не менее важным было не перегружать летчика излишней информацией и правильно распределить его внимание, для чего специально продумали компоновку кабины и удобно расположили приборы. Минимизация геометрических размеров самолета и дублирование его важнейших систем были призваны повысить живучесть новой машины.

Для быстрой переброски на удаленные ТВД или между военными базами было решено оснастить самолеты системой дозаправки топливом в полете со складной штангой топливоприемника.

В целом новый самолет получил прочную конструкцию, тонкое крыло малого размаха с высокой удельной нагрузкой, два двухконтурных реактивных двигателя, навигационную систему нового поколения и совершенную систему прицеливания с индикацией прицельной метки на лобовом стекле. Однако такая передовая система целеуказания поначалу предназначалась только для британских самолетов, а на французских она появилась лишь на последних серийных машинах и входе модернизации ранее выпущенных.

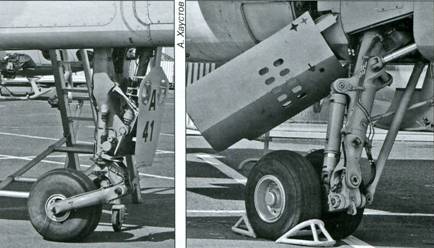

Передняя и правая основная опоры шасси

Выдвинутый правый предкрылок и левая консоль крыла

Самолет	Заказчик	Первый вылет
Учебно-боевой Е.02	ВВС Франции	22 февраля 1969 г.
Ударный А.03	ВВС Франции	29 марта 1969 г.
Ударный А.04	ВВС Франции	27 мая 1969 г.
Палубный ударный М.05	ВМС Франции	14 ноября 1969 г.
Ударный S.06	RAF	12 октября 1969 г.
Ударный S.07	RAF	12 июня 1970 г.
Учебно-боевой В.08	RAF	30 июля 1971 г.

«Кошка» осваивает среду обитания

Первый прототип Е.01, представлявший собой двухместный учебно-боевой самолет для ВВС Франции, построили на заводе фирмы «Бреге» 17 апреля 1968 г. 8 сентября в центре летных испытаний в Истре летчик-испытатель Бернар Витт (Bernard Witt) совершил на нем первый полет. Уже через месяц «Ягуар» летал со сверхзвуковой скоростью, а летчики-испытатели фирм «Бреге» и ВАС совершали на нем до трех вылетов в день.

Для ускорения испытаний была составлена объединенная программа под общим руководством ВВС Франции. Это также позволило избежать дорогостоящего дублирования полетов при отработке ряда важнейших разделов программы, прежде всего в ходе исследований летных характеристик самолета. Каждый из прототипов предназначался для испытаний по отдельным направлениям. На самолете Е.01 проводилась проверка аэродинамики, устойчивости и управляемости. Перед первым полетом на нем под хвостовой частью фюзеляжа были установлены гребни, которые обеспечивали путевую устойчивость при больших углах атаки, когда киль и руль направления частично затенялись. Эти поверхности вскоре установили и на три последующих самолета, которые начали испытания без гребней. Далее они уже ставились штатно. Е.02 испытывали на флаттер, тестировали двигатели и топливную систему, на А.03 – французское навигационное, радио- и электронное оборудование, на А.04 – топливную систему и систему вооружения, на 5.06 – внешние подвески вооружения, пушки, английские радиосистемы и оборудование заправки топливом в полете, на 5.07 – британское вооружение и навигационно-прицельную систему, а на В.08 – ту же систему и проводили оценку двухместной кабины.

По отдельной флотской программе проходили комплексные испытания палубного М.05. Весной 1970 г. самолет прошел тестирование в британском испытательном центре в Бэдфорде, а в июле того же года последовала серия из 12 полетов с палубы французского авианосца «Клемансо». Однако посадочная скорость морского «Ягуара» не удовлетворяла флот. После выполнения доработок испытания продолжились в октябре 1971 г., но желаемый прогресс так и не был достигнут. В 1973 г. флот окончательно отказался от ранее заказанных 40 «Ягуаров» М и утвердил разработку нового палубного самолета Dassault Super Etendard. В результате заказ для ВВС Франции опять перераспределили, включив в него 160 одноместных и 40 двухместных самолетов.

26 марта 1970 г. в Истре потерпел аварию первый летный прототип. В полете зажглась лампочка сигнализации о пожаре в отсеке двигателя, и один мотор был выключен. При этом вышла из строя и одна из двух основных гидросистем. Летчик попытался экстренно посадить самолет в условиях большого перелета границы ВПП и выключил работающий двигатель, чтобы обеспечить более быстрое снижение. К несчастью, и вторая гидросистема отказала, в результате чего всю систему управления самолетом «заклинило», и пилоту пришлось катапультироваться.

Двигатели поначалу не отличались надежностью. Из-за их неустойчивой работы прототип А.03 совершил грубую посадку и повредил носовую часть. После ремонта «тройка» долго не прожила и была списана после пожара в двигательном отсеке в 1972 г.

К середине августа 1970 г. на опытных самолетах испытатели выполнили около 500 полетов с общим налетом в 500 ч. Была достигнута максимальная скорость 1,4М на большой высоте, а на малых высотах «Ягуары» летали со скоростями, немного превышавшими 1 М.
