активные средства РЭП…SLQ-1
пассивные средства РЭП
(количество ПУ х направляющих)…«Shield» (2x6 - 102-мм)
ГАС с подкильной антенной… DSQS-21C
1* На Barroso
Являются первыми кораблями данного класса, спроектированными в Бразилии. Работы велись при тесном сотрудничестве с германской фирмой «Marine Technik». Соответствующий контракт был подписан 1 октября 1981 г. В качестве прототипа выбрали фрегат типа Niteroi. Первую пару кораблей заказали 15 февраля 1982 г., вторую -9 января 1986 г., третью -в середине 1986 г. Тогда же было принято решение о постройке в общей сложности 16 кораблей данного типа, которые в ВМС Бразилии классифицируются как корветы. Ввиду финансовых ограничений полная реализация этой программы поставлена
Тип Niteroi (пр. Мк 10)- 6 единиц
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Niteroi F 40 Ф. «Vosper Thornicroft, Вульстон 08.06.72 08.02.74 20.11.76

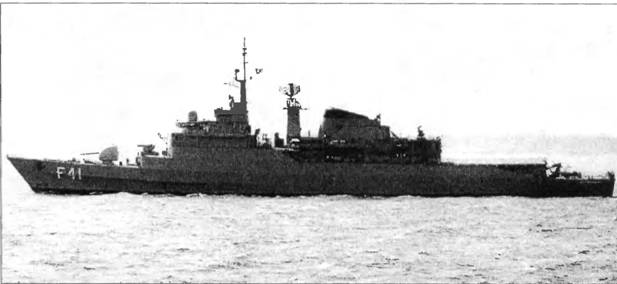

Defensora F 41 To же 14.12.72 27.03.75 05.03.77
Constituicao F 42 To же 13.03.74 15.04.76 31.03.78
Liberal F 43 To же 02.05.75 07.02.77 18.11.78
Independencia F 44 Арсенал флота (Arsenal de Marinha), Рио-де-Жанейро 11.06.72 02.09.74 03.09.79
Uniao F 45 To же 11.06.72 14.03.75 12.09.80
Водоизмещение, т:
стандартное… 3 200
полное… 3 707
Главные размерения, м:
длина наибольшая… 129,2
ширина наибольшая… 13,5
осадка наиболее выступающей частью…5,5
Главная энергетическая установка:
тип…дизель-газотурбинная, только
с раздельной работой двигателей
количество х тип ГТД -
– суммарная мощность, л.с…2 х ТМЗВ -50880
количество х тип ДД -
– суммарная мощность, л.с…416V 956 ТВ91 - 15000
количество гребных винтов…2 ВРШ
Скорость хода, уз:
наибольшая под ГТД…27
наибольшая под ДД…22
Дальность плавания, мили:
ходом 28 уз… 1300
ходом 19 уз под 4 дизелями…4 200
ходом 17 уз под 2 дизелями… 5 300
Экипаж, чел. (в том числе офицеров)… 117 (22)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…«Exocet»
количество ПУ х направляющих (тип ПУ)…2 х 2 (ТПК)
боекомплект… 4 ПКР ММ 40
Зенитные ракетные комплексы:
тип комплекса…«Sea Cat» (до модернизации)
количество ПУ х направляющих (тип ПУ)…2x3 (Мк 13 мод.4)
боекомплект…60 ЗУР
СУ…Мк 20
тип комплекса…«Albatros» мод.7 (после модернизации)
количество ПУ х направляющих… 1 х 8
боекомплект…8 х ЗУР «Aspide»
Противолодочный ракетный комплекс:
тип комплекса…«Ikara» (до модернизации)
боекомплект… 10 ПЛУР
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)…1x1 - 114/45 (Мк 8 «Vickers»)
или 2 х 1 - 114/45 (Мк 8 «Vickers» 1*)
боекомплект… 240 (480 1*)
выстреловРЛС УО…2-RTN 10Х,
после модернизации RTN 30Х
резервная ОЭСУ…EOS-400 FCS
количество АУ х стволов (тип АУ)…2 х 1 -40/70 (Мк 3 «Bofors»)
СУ…2 прицельные оптические колонки
Противолодочное:
количество ТА х труб (тип ТА)…2 х 3-324-мм (STWS-1)
боекомплект…6 торпед Мк 46 мод.5
количество РБУ х стволов (тип РБУ)…I х 2 -375-мм («Bofors»)
Авиационное:
количество х тип вертолетов…1 х «Super Lynx» SAH-11
оборудование ВПП…светотехническое
тип ангара…палубный
Радиоэлектронное:
БИУС…CAAIS 400 с системой Link YB,
EDO 700 с системой Link YB 2*
РЛС обнаружения ВЦ и НЦ…AWS 2 (после модернизации RAN 20S)
РЛС обнаружения НЦ… ZW 06 (после модернизации ТМ 1226)
РЛС навигационная…типа 1007
средства РТР…«Cygnus В1»
активные средства РЭП…SLQ-1 (после модернизации SDR-2/7)
пассивные средства РЭП
(количество ПУ х направляющих)…«Shield» (2x6 - 102-мм)
ГАС с подкильной антенной…EDO 610Е Mod 1
ГАС с ГПБА… ED9 700Е 2*
1* На Liberal.
2* На Niteroi и Defensora.

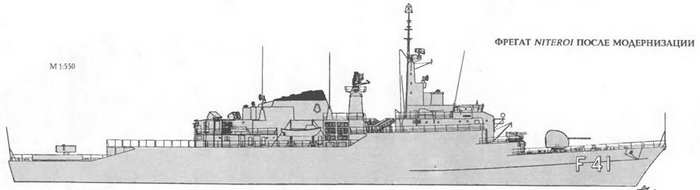

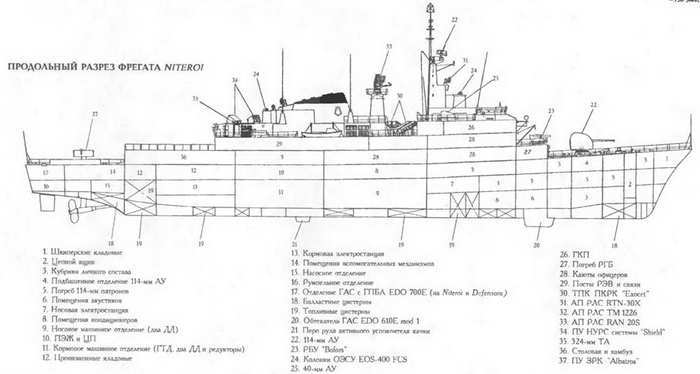

Контракт на постройку фрегатов (пр. Мк 10} был подписан с фирмой «Vosper Thornycroft Ltd» 29 сентября 1970 г. В соответствии с ним в Великобритании построили четыре корабля и еще два- в Бразилии. Constituicao и Liberal изначально проектировались как многоцелевые, а остальные корабли - как многоцелевые фрегаты. Кроме того, было построено учебное судно Brasil, которое в настоящее время выведено из состава флота. С марта 1995 г. началась реализация программы модернизации фрегатов данного типа. Она предусматривает замену ЗРК на «Albatros», части РТВ на новое, более совершенное, а также 40-мм автоматов с ручным заряжанием и наведением на аналогичные, но с электроприводами. Кроме того, демонтируется ПЛУРК «Ikara». Рассматривается вопрос о замене ГАС. Завершение модернизации: Liberal - в апреле 2000 г., Independencia - в сентябре 2000 г., Defensora -в феврале 2001 г., Uniao, Niteroi и Constituicao -в 2001 г. Корпус стальной, сварной, с двойным дном на всем протяжении. Разделен водонепроницаемыми переборками на 15 отсеков. Междудонное пространство используется в качестве топливных и масляных цистерн. Кроме того, там находятся цистерны пресной воды. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Нижний ярус надстройки, занимающий всю ширину верхней палубы, изготовлен из стали, а второй и третий - из легких сплавов. ГЭУ расположена в двух смежных отсеках: в носовом МО-два ДД; в кормовом - ГТД, два ДД и редуктор. Впереди и позади МО находятся отсеки с ДГ (по два в каждом). Автономность 45 суток.
Тип Para (тип Garcia) - 4 единицы
ФРЕГАТ PARA
Название № Завод-строитель Закладка Спуск на воду Вступление в строй Примечания
Para (б. Albert David) D 27 Ф. «Lockheed SB amp; Construction Со» 29.04.64 19.12.64 19.10.68 В ВМС США FF 1050
Paraiba (б. Davidson) D 28 Ф. «Avondale Shipyards» 20.09.63 02.10.64 07.12.65 В ВМС США FF 1045
Parana (6. Sample) D 29 Ф. ((Lockheed SB amp; Construction Со» 19.07.63 28.04.64 23.03.68 В ВМС США FF 1048
Pernambuco (6. Bradley) D 30 Ф. "Bethlehem Steeb", Сан-Франциско 17.01.63 26.03.64 15.05.65 В ВМС США FF 1041
Водоизмещение, т:
стандартное… 2 620
полное… 3 560
Главные размерения, м:
длина наибольшая… 126,3
ширина наибольшая… 13,5
осадка при полном водоизмещении…4,4
