Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

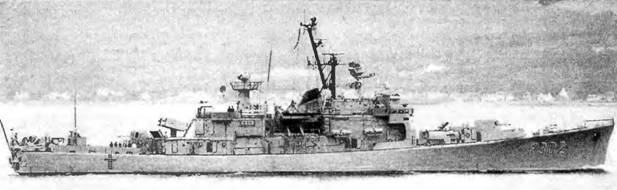

Все фрегаты на верфи ВМС в Хортене прошли модернизацию, связанную с заменой устаревших РТС (в частности, были установлены ГАС TSM-2633, усовершенствованы системы управления огнем ПКРК и ЗРК, вместо кормовой 76-мм АУ смонтирована 40-мм АУ фирмы «Bofors»). Trondheim вошел в строй после модернизации 30 ноября 1987 г., Narvik - 21 октября 1988 г., Stavanger - 5 июня 1989 г. и Bergen - 4 апреля 1988 г. В 1996 г. на всех кораблях установили РЛС AWS-9, а в 1997 г.- системы Link 11 и Link 14. Все эти модернизации вызвали значительную перегрузку, что ограничило боевые возможности фрегатов.

Корпус корабля стальной, гладкопалубный, с двойным дном в оконечностях. Набор смешанный, с усиленными продольными связями и ледовыми подкреплениями. Водонепроницаемые переборки (доходящие до верхней палубы) делят корпус на 12 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков.

Оба котла располагаются в одном отсеке, разделенном по ДП корабля водонепроницаемой переборкой. Позади КО находится МО. Надстройки выполнены из легких сплавов.

В качестве недостатков фрегатов данного типа специалисты отмечают сравнительно невысокие мореходные качества, обусловленные перегрузкой, отсутствие вертолета, моральное устаревание ГЭУ и некоторых систем оружия.

Тип Fridtjof Nansen (пр. SMP 6088) - 5 единиц в постройке

ФРЕГАТ FRIDTJOF NANSEN (компьютерная графика)

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Fridtjof Nansen F 310 Национальная верфь «E.N. Bazan», Ферроль (Испания) 01.01.01 2004

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное… 3 700

полное (с учетом возможной

установки дополнительного вооружения). 4 600 (5 121)

Главные размерения, м:

длина наибольшая (по КВЛ). 132,0 (121,4)

ширина наибольшая (по КВЛ) 16,8 (15,0)

осадка при полном водоизмещении… 4,9

Главная энергетическая установка:

тип… дизель-газотурбинная

(совместной работой двигателей

количество х тип ГТД -

–  суммарная мощность, л.с 1 LM 2500 - 21 000

количество х тин ДД -

–  суммарная мощность, л.с 2 * BAZAN BRAVO 12V- 12 000

количество гребных винтов 2 ВРШ

количество х мощность носовых

подруливающих устройств, л.с.. 1 13-10

Скорость хода, уз

наибольшая…26

наибольшая под ДД… 18

Экипаж, чел. (предусмотрено мест)… 120 (146)

Вооружение:

Комплекс противокорабельных ракет.

тип комплекса *число ракет «Konsberg NSM» *8

количество ПУ * направляющих (тип ПУ) ^2* 1 (ТПК)

боекомплект… 8 11КР

Зенитный ракетный комплекс:

тип комплекса…«Sea Sparrow»

количество ПУ х направляющих (тип ПУ).. 3-8 (ВПУ Мк 41) J

боекомплект 96 ЗУР «Evolved Sea Sparrow»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 *1I -76/62 «ОТО Breda» SR

количество АУ ‹стволов (тип АУ)… 1* 1 - 40/S7 «Bofors» ^1*

количество АУ х стволов (тип АУ)…,… 2 х 1 - 12,7-мм

резервная ОЭСУ для 76- и 40-мм АУ… «Vigy 20»

Противолодочное:

количество ТА х труб (тип ТА)… 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед… «Stingray»

глубинные бомбы…предусмотрено место для размещения

Авиационное

количество х тип вертолетов… 1 х NFH-90 либо SH-60/70

оборудование ВПП…светотехническое

тип ангара…,…палубный

Радиоэлектронное

БИУС… AEGIS CMS (LM)

РЛС обнаружения ВЦ AN/SPY-1F с системами Link 11,

Link 16/22, MCCIS и SATCOM

СУ ЗРК и АУ… 2 Мк 99

РЛС навигационные…,…2 х «Litton»

система опознавания «свой -чужой»…Мк 12

пассивные средства РЭП…«Terma»

комплекс РЭБ…CS-3701

ГАС с подкильной антенной…MRS 2000

ГАС с буксируемой антенной…«Captas» Mk II VI

^1* В том числе авиагруппа из 10 человек.

^2* Установлена одна ВПУ на 8 контейнеров с боезапасом 32 ЗУР и зарезервировано место еще для двух ВПУ

Предусмотрено место для размещения.

Новые фрегаты ВМС Норвегии предназначены для замены фрегатов типа Oslo. Работы над проектом, известным как SMP 6088, начаты в мае 1997 г. Контракт па постройку пяти кораблей был подписан 23 июня 2000 г. в Бергене (Норвегия) с фирмой «E.N. Bazan» (Испания) и «Lockheed Martin» (США).

Корабль представляет собой уменьшенный вариант фрегата типа F-100 (см. раздел о фрегатах Испании) и является самым малым кораблем, оснащенным системой AEGIS. Основное внимание в проекте было уделено совершенной единой системе управления оружием и радиоэлектронной борьбы (IWS), основу которой составляет АСБУ AEGIS CMS (фирмы «Lockheed Martin»), в состав которой входят подсистемы управления противолодочным и противокорабельным оружием, разработанные фирмой «Kunsberg Defence» (Норвегия). Основным назначением фрегата является борьба с ПА. борьба с противником в верхней полусфере является вспомогательной задачей. Для решения задачи ПЛО предназначены подкиль-ные и активные буксируемые ГАС, имеющие также тракты для обнаружения мин и торпед.

Оружие (торпеды и глубинные бомбы) может применяться как с борта корабля, гак и с корабельного вертолета. При этом оборудование ВПП обеспечивает базирование как 10-тонных вертолетов типов NFH-90 или SH-60/70, так и тяжелых 15-тонных вертолетов типов ЕН-101 или «Sea King».

В мирное время основным назначением фрегатов является контроль исключительной экономической зоны Норвегии, поэтому для части вооружения (40-мм АУ, 2 ВПУ типа Мк 41, дополнительные системы РЭБ и ПЛО) предусмотрено только место для размещения.

ОБЪЕДИНЕННЫЕ АРАБСКИЕ ЭМИРАТЫ

Фрегаты являются самыми крупными кораблями флота Объединенных Арабских Эмиратов (ОАЭ). Главное предназначение -обеспечение безопасности судоходства на выходе из Персидского залива. Необходимость приобретения дорогостоящих фрегатов была обусловлена усилением военно-морской мощи Ирана за счет поставок российских ДЭПЛ пр.881ЭКМ.

Тип Abu Dhabi (Kortenaer пр. S) - 2 единицы

ФРЕГАТ ABU DHABI

Название № Завод- строитель Закладка Спуск на воду Вступление в строй

Abu Dhabi (б. Abraham Crijnssen F 816) F 01 Ф. «Koninklijke Maatschappij De Schelde», Флюсинг 25.10.78 16.05.81 27.01.83

Al Emir at (б. Piet Heyn F 811) F02 To же 28.04.77 03.06.78 14.04.81
