Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

^2* Начиная с F 237.

^3* С F 229 по F 239.

^4* С F 78 пи F 83.

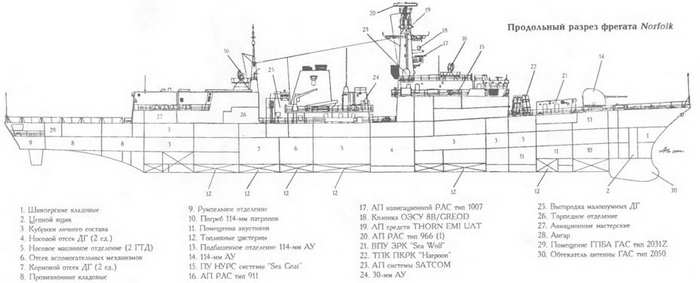

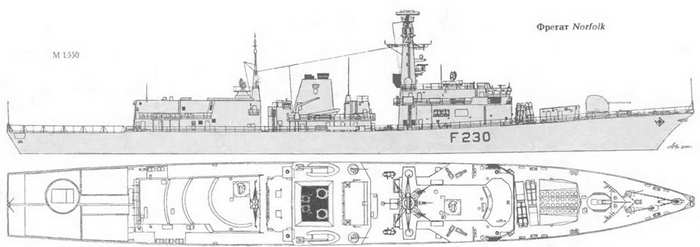

Проектирование многоцелевого фрегата пр. 23 велось фирмой ((Yarrow Shipbuilders)) с учетом опыта боевых действий в Фолклендском конфликте. Предусмотрена возможность тесного взаимодействия с кораблями стран NATO. Фрегаты типа Iron Duke заменили в составе ВМС Великобритании фрегаты типов Leander и Broadsword первой серии. Первоначально планировалось, что вся серия составит 23 единицы. Но ее ограничили, отдав предпочтение кораблям нового поколения. При проектировании за основу был взят Amazon. Обводы корпуса оптимизировали для снижения гидродинамического сопротивления на больших ходах и снижения амплитуды качки (как бортовой, так и килевой). Фрегат имеет цельносварной стальной корпус со смешанным набором, с усиленными продольными связями, разделенный водонепроницаемыми переборками на 16 отсеков. Для обеспечения живучести кабельные трассы и ряд систем имеют противоосколочную защиту и проложены по бортам и килю. Корабль разделен на несколько (по некоторым данным, на пять) противопожарных зон с независимыми средствами дымопоглощения и борьбы с пожарами. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Надстройки разбиты на три отдельных блока и также выполнены из стали. Все их поверхности имеют наклон под углом 7° внутрь для уменьшения отражения РЛ-сигналов. Для снижения теплового излучения установлены специальные фильтры и устройства охлаждения дымоходов. Все двигатели и механизмы размещены на звукоизолирующих платформах и фундаментах. Малошумные ВРШ оборудованы системой подвода воздуха к лопастям. Предусмотрена возможность создания воздушной завесы на корпусе в районе шумящих отсеков. ТА имеют систему автоматического перезаряжания, скорость перезарядки девять минут.

Система стабилизации качки включает бортовые управляемые рули. Фрегаты пр.23 являются первыми в мире кораблями, имеющими ГЭУ по схеме CODLAG. Ее появление вызвано требованием обеспечить длительный малошумный ход при использовании буксируемой антенной решетки. ГЭУ фрегата работает в четырех режимах: малый ход с минимальным уровнем шумов при отключенных главных редукторах; полный и самый полный ход при работе ГТД на винты через редукторы совместно с ГЭД; промежуточный ход при работе одного ГТД на один винт и одного ГЭД на другой винт при отключенном редукторе; маневрирование при использовании только ДД винты работают на задний ход только от ГЭД. Питание ГЭД обеспечивают четыре ДГ. Два из них размещены в носовом МО, два других, с двухкаскадной амортизацией- выше верхней палубы в надстройке за дымовой трубой. По утверждению английских специалистов, маневренные качества Iron Duke лучше, чем у других английских фрегатов. Корабельную электросеть обеспечивают два машинных преобразователя мощностью 945 кВт и резервный ДГ мощностью 250 кВт. Все вспомогательные механизмы корабля имеют электроприводы. Управление Г и вспомогательными механизмами полностью автоматизировано и объединено в единую систему управления. Начиная с 2001 г. на кораблях планируется модернизировать ЗРК «Sea Wolf» с установкой новых РЛС обнаружения низколетящих целей и управления огнем, приспособить ВПП для базирования вертолета «Merlin» ЕН 101, а в 2004 г. на шести последних кораблях серии (с F 78 по F 83) установить ГАС с ГПБА тип 2087 LFAS. На этих фрегатах будет усилен набор и обшивка корпуса в кормовой оконечности и установлен стальной бра-кет. Кроме того, в настоящее время на всех кораблях осуществляется последовательная модернизация БИУС, которая насчитывает пять фаз.

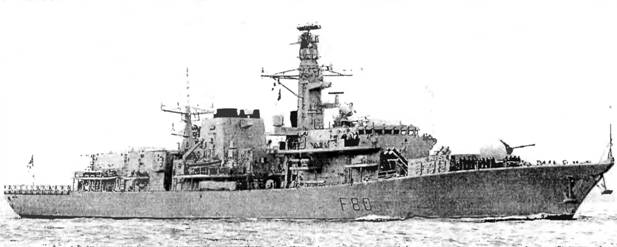

Тип Cornwall (Broadsword пр. 22 серия III) - 4 единицы

ФРЕГАТ CORNWALL

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Cornwall F 99 Ф «Yarrow Shipbuilders», Глазго 14.12.83 14.10.85 23.04.88

Cumberland F 85 To же 12.10.84 21.06.86 10 06 89

Campbeltown F 86 Ф "Cammell Laird", Беркенхед 04.12.85 07.10.87 27.05.89

Chatham F 87 Ф. «Swan Hunter Shipbuilders)), Уэллсенд 12.05.86 20.01.88 04.05.90

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное… 4 200

полное… 4 900

Главные размерения, м:

длина наибольшая… 148,1

ширина наибольшая… 14,8

осадка при полном водоизмещении…6,4

Главная энергетическая установка:

тип… газотурбинная, с раздельной работой

форсажных и маршевых двигателей

количество х тип форсажных ГТД -

–  суммарная мощность, л.с…2 х SM1A - 59 000

количество х тип маршевых ГТД -

–  суммарная мощность, л.с… 2 х RM3C - 21 360

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз… 30

Дальность плавания ходом 18 уз, мили… 4 500

Экипаж, чел. (в том числе офицеров)… 250 (31) ^1*

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Harpoon»

количество ПУ х направляющих (тип ПУ)…2x4 (ТПК)

боекомплект… 8 ПКР RGM-84D

СУ… GWS-60

Зенитный ракетный комплекс:

тип комплекса…«Sea Wolf»

количество ПУ х направляющих (тип ПУ)…2x6 (ТПК)

боекомплект…32 ЗУР

СУ…GWS 25 Mod 3 с двумя РЛС типа 911

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1x1 - 114/55 (Мк 8 «Vickers»)

количество АУ х стволов (тип АУ)… 1 х 7 -30-мм («Goalkeeper»)

количество АУ х стволов (тип АУ)… 2х 1-30-мм (DS ЗОВ DES/MS1)

резервная ОЭСУ… «Sea Archer» GSA8B ^2*

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3-324-мм (STWS Мк 2)

тип торпед… «Stingray»

Авиационное:

количество х тип вертолетов… 1 х «Lynx» НМА 3/8,

или «Sea King» HAS 5, или «Merlin» НМ 101

оборудование ВПП… светотехническое

тип ангара… палубный

Радиоэлектронное:

БИУС… CASC 5 с системами Link II, Link 14,

SCOT 1С SATCOM

РЛС обнаружения ВЦ и НЦ…тип 967/968

РЛС навигационная…тип 1007

средства РТР…«Thorn» и AT

активные средства РЭП…тип 675 (2)

пассивные средства РЭП

(количество ПУ х направляющих)… «Sea Gnat)) (-1 х 6 130-мм)

ГАС с подкильной антенной…тип 20Ы)

ГАС с ГПБА…тип 2031Z

система противоторпедной защиты…тип 182 или SLO-25A/«Nixie»

^1* В военное время будет увеличен до 301 человека.

^2* С телевизионным и инфракрасным каналами и двумя лазерными дальномерами.

При постройке фрегатов типа Broadsword данной серии был полностью учтен опыт англо-аргентинского конфликта. Кроме того, они приспособлены для роли флагманских и штабных кораблей. В отличие от предшествующей серии данные корабли получили на вооружение 114-мм АУ, ЗАК, ПКР «Harpoon» (вместо ПКР «Exocet»), новые, более совершенные системы управления огнем (в частности, систему «Sea Archer» GSA8B), новейшую ГАС типа 2050 (вместо типа 2016), лазеры, предназначенные для временного ослепления пилотов атакующих самолетов, с дальностью действия до одной мили, зенитные комплексы ближнего рубежа «Goalkeeper» и четыре 30-мм АУ BMARC.

На фрегатах этой серии установили более совершенные противопожарные системы, вместо пожарных насосов типа «Rover» - насосы типа «Godia»; топливные цистерны сгруппировали в районе миделя в междудонном пространстве, причем подача топлива осуществляется исключительно специальными насосами (а не самотеком из расходной цистерны, как на Boxer).

Корабли спускались на воду с большим процентом готовности. Так, например, на Campbeltown она составляла 85%. По мнению специалистов ВМС Великобритании, фрегаты Broadsword третьей серии вполне отвечают предъявляемым к ним требованиям. Однако из-за высокой стоимости их постройки и эксплуатации серию ограничили четырьмя единицами, отдав предпочтение фрегатам типа Duke (пр.23).

Тип Boxer 1* (Broadsword, пр. 22 серия II) - 2 единицы

ФРЕГАТ COVENTRY

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Sheffield F96 Ф. «Swan Hunter Shipbuilders», Уэллсенд 29.03.84 26.03.86 26.07.88

Coven try F98 То же 29.03.84 08.04.86 14.10.88

^1* Вся серии насчитывала тесть единиц. Первые четыре корабли Boxer, Beaver, brave и London в 19*)*) г. были выведены из состава флота и предназначены для продажи другим странам.
