боекомплект… 53-65К
СУ… «Буря»
количество РВУ х стволов (тип РВУ)…2 х 16-213-мм (РБУ-6000)
тип торпед…64 РГБ-60
Авиационное:
количество х тип вертолетов… LAR-316 («Aloutte III»)
оборудование ВПП…светотехническое
тип ангара…палубный
Радиоэлектронное:
РЛС обнаружения ВЦ…МР-302
РЛС навигационная…«Najada»
пассивные средства РЭП… ПК-16 (2 x 16 82-мм ПУ)
ГАС с подкильной антенной… «МГ-322»

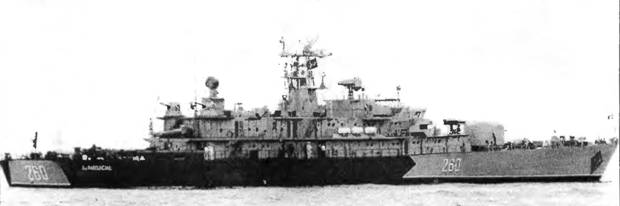

Фрегаты типа Contre admiral Eustatiu Sebastian являются развитием фрегатов типа Tetal. В отличие от базового проекта они имеют несколько измененные обводы корпуса (для улучшения пропульсивных качеств и размещения громоздкой надстройки), более
САУДОВСКАЯ АРАВИЯ
Создание полноценных ВМС явилось следствием воин в Персидском заливе Не имея своей судостроительной базы, но обладая финансовыми ресурсами, Саудовская Аравия строит фрегаты за границей, выбирая за прототип лучшие проекты. Национальные ВМС главным образом предназначены для обеспечения безопасности торговых коммуникаций в условиях угрозы со стороны малоразмерных надводных кораблей и средств воздушного нападения противника.
Тип Ar Riyad (пр. 3000 S)
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Ar Riyad • Ф «Lorient DCN», Лориан 01.12.98 01.11.99 09 01 00
Водоизмещение, т:
полное… 4 500
Главные размерения, м:
длина наибольшая…135
ширина наибольшая… 17,2
осадка при полном водоизмещении…4.1
Главная энергетическая установка:
тип…дизельная
количество х тип ДД -
– суммарная мощность, л.с…4 х 16 РА6 V 280 STC-31 800
количество гребных винтов…2ВРШ
Скорость хода наибольшая, уз…25
Дальность плавания ходом 15 уз, мили… 7 000
Экипаж, чел. (в том числе офицеров)… 181 (15)1* Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…«Exocet»
количество ПУ х направляющих (тип ПУ)… 2x4
боекомплект…8 ПКР ММ 40 Block 2
Зенитный ракетный комплекс:
тип комплекса…«Aster»
количество ПУ х направляющих (тип ПУ)… L х 16 (ВПУ «Sylver»)
боекомплект…32 ЗУР «Aster 15»
СУ…,…«Arabel»
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)…1 х 1 - 100/55 («Compact» Mk 2)
количество АУ х стволов (тип АУ)…2 х 1 - 20-мм (F2 «Giat»)
СУ…СТМ с РЛС «Castor 2J»
резервная ОЭСУ…VIGY 105
Противолодочное:
количество ТА х труб…4 x 1- 533-мм
тип торпед…F 17
Авиационное:
количество х тип вертолетов… 1 х SA 365 «Dauphin II»
оборудование ВПП…светотехническое с системой
принудительной посадки «Samaha»
тип ангара…палубный
Радиоэлектронное:
БИУС… TAVITAC 2000 с системами Link W
и S АТС ОМ; OPSMER
РЛС обнаружения ВЦ…DRBV 26D «Jupiter II»
РЛС наблюдения и УО…«Arabel» 3D
РЛС навигационная…2 у тип 1229
средства РТР…ARBR 21 (DR 3000S2)
активные средства РЭП… 2 х С SEE «Salamander»
пассивные средства РЭП
(количество ПУ х направляющих)…«Dagaie» Mk. 2 (2
х 10- 127-мм)ГАС с буксируемой антенной… CAPTAS 20
система противоторпедной защиты…SLAT
1* Не считая 12 человек из состава авиагруппы.
Решение о приобретении двух многоцелевых фрегатов, являющихся развитием кораблей типа Lafayette, было принято правительством Саудовской Аравии 11 июня 1989 г. Однако контракт на 3,66 млрд. долларов США (известен как контракт «Sawari II») на их постройку с фирмой «Thomson-CSF» заключили лишь 22 ноября 1994 г. От базового проекта они отличаются увеличенными размерами надстройки, что позволило разместить громоздкие антенный пост и оборудование РЛС «Jupiter» DRBV 26D, увеличить размеры ВПП и улучшить условия обитаемости экипажа. По первоначальному проекту данные фрегаты должны были иметь лишь систему освещения надводной обстановки (планировалось даже отказаться от гидроакустического вооружения). Особое внимание было уделено средствам связи и загори-зонтного целеуказания, которые позволяют осуществлять наведение истребителей. Гидроакустическое и противолодочное вооружение корабли получили, в частности, когда стало известно о приобретении Ираном трех подводных лодок пр. 877ЭКМ. На фрегате может базироваться более тяжелый вертолет NH-90. Предусмотрена установка на крыше ангара двух ПУ ЗРК «Sadral. В остальном корабли типа 3000 S полностью повторяют базовый проект.
Тип Madina (пр. 2000 S) - 4 единицы
ФРЕГАТ MADINA
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Madina 702 ф. «Lorient DCN», Лориан 15.10.81 23.04.83 04.02.85
Hofouf 704 Ф. CNIM, Сюр-Мер 14.06.82 24.06.83 31.10.85
Abha 706 То же 07.12.82 23.12.83 04.04.85
Taif 708 То же 01.03.83 25.05.84 29.08.86
Водоизмещение, т:
стандартное… 2 000
полное… 2 870
Главные размерения, м:
длина наибольшая… 115
ширина наибольшая… 12,5
осадка при полном водоизмещении…4,9
Главная энергетическая установка:
тип…дизельная
количество х тип ДА -
– суммарная мощность, л.с…4 х 16 РА6 280V ВТС-38 400
количество гребных винтов…2 ВФШ
Скорость хода наибольшая, уз…30
Дальность плавания, мили
ходом 18 уз… 6 500
ходом 15 уз… 8 000
Экипаж, чел. {в том числе офицеров)…179 (15)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…,… «Otomat» Mk 2
количество ПУ х направляющих (тип ПУ)…2 х 2 (ТПК)
боекомплект…4 ПКР
Зенитный ракетный комплекс:
тип комплекса…«Crotale Naval»
количество ПУ х направляющих… 1x8
боекомплект…26 ЗУР VT-1
РЛС УО…DRBC 32
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)…1 х 100/55 («Compacts Mk 2)
количество АУ х стволов (тип АУ)…2 х 2 - 40/70 («Breda»)
резервная ОЭСУ…3 х «Naja»
Противолодочное:
количество ТА х труб…4х 1- 533-мм
тип торпед… F 17Р
СУ… DLT-5
Авиационное:
количество х тип вертолетов…I х SA 365F «Dauphin II»
оборудование ВПП…светотехническое с системой
принудительной посадки «Samaha».
тип ангара… палубный
Радиоэлектронное:
БИУС…TAVTTAC с системой Link W
