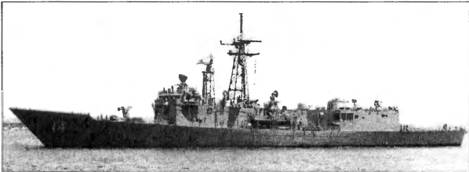

Велись переговоры о приобретении третьего фрегата данного типа, который собирались назвать Paderewski, но от этих планов отказались из-за недостатка средств. (Более подробно о кораблях этого типа см. в разделе о фрегатах типа «Oliver Н. Репу» ВМС США.)
ПОРТУГАЛИЯ
Из-за отсутствия собственной базы военного судостроения португальский флот пополняется кораблями, приобретаемыми за границей. На ВМС Португалии, являющейся членом NATO, возложена задача по защите атлантических коммуникаций совместно с ВМС других стран, входящих в состав блока. Фрегаты португальского флота, за исключением
Тип Vasco da Gama (пр. МЕКО 200Р) - 3 единицы
ФРЕГАТ CORTE REAL
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Vasco da Gama F 330 Ф. «Blohm amp; Voss», Гамбург 01.02.89 26.06.89 18.01.91
Alvares Cabral F 331 Ф. «Howaldtswerke», Киль 02.06.89 06.06.90 24.05.91
Corte Real F 332 To же 24.11.89 06.06.90 22.11.91
Водоизмещение, т:
стандартное…,… 2 700
полное… 3 300
Главные размерения, м:
длина наибольшая (по КВЛ)… 116 (109)
ширина наибольшая… 14,8
осадка наиболее выступающей частью… 6,1
Главная энергетическая установка:
тип… дизель-газотурбинная, только
с раздельной работой двигателей
количество х тип ГТД -
– суммарная мощность, л.с… 2 х LM 2500 - 53 ООО
количество х тип ДД -
– суммарная мощность, л.с. 2 х MTU 12V 1163 ТВ82-8 840
количество гребных винтов… 2 ВРШ
Скорость хода, уз:
наибольшая…32
под ДД…20
Дальность плавания, мили:
ходом 18 уз… 4 900
ходом 12 уз… 9 600
Экипаж, чел. (в том числе офицеров)… 182 (23) 1*
Вооружение:
Комплексы противокорабельных ракет:
тип комплекса… a Harpoon»
количество ПУ х направляющих… 2x4
боекомплект…8 ПКР RGM-84G
СУ…SWG-1A (V)
Зенитный ракетный комплекс:
тип комплекса…«NATO Sea Sparrow»
количество ПУ х направляющих (тип ПУ)…I x 8 (Мк 29 Mod.l)2*
боекомплект…8 ЗУР RIM-7M
СУ… Мк 91 мод. 3
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)…1 х 1 - 100/55 (мод. 1968 С ADAM)
количество АУ х стволов (тип АУ)…1 х 1 - 20-мм (Мк 15 «Vulcan Phalanx»)
Противолодочное:
количество ТА х труб (тип ТА)… 2 х 3-324-мм (Мк 32 мод. 5)
тип торпед…Мк 46 мод. 5
Авиационное:
количество х тип вертолетов…2 х «Super Sea Lynx» Mk 9J
оборудование ВПП…светотехническое с системой
принудительной посадки RAST
тип ангара…палубный
Радиоэлектронное:
БИУС…SEWACO с системами Link 11 и 14
SCOT S АТС ОМ
РЛС обнаружения ВЦ… MW 08
РЛС обнаружения ВЦ и НЦ… DA 08
РЛС навигационная… тип 1007
РЛС УО…2 х STIR
комплекс РЭБ… AR 700/APECS II
пассивные средства РЭП
(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6 - 130-мм)
ГАС с подкильной антенной… SQS-510 (V)
система противоторпедной защиты…SLQ-25/«Nixie»
1* Включая состав авиагруппы из 16 человек.
2* При необходимости может быть уставов\епа ВПУ МК 41 с соответствующим увеличением боекомплекта до 24 ЗУР RIM-7M
Фрегаты типа Vasco da Gama относятся к третьему поколению кораблей концепции МЕКО. Контракт на их постройку с консорциумом германских фирм «Blohm amp; Voss» и «Howaldtswerke-Deutsche-Werft AG» заключили 25 июля 1988 г. Эта программа была направлена на усиление корабельной группировки южного фланга NATO и в значительной степени финансировалась США. По своей конструкции, составу вооружения и оборудования данные корабли в основном повторяют греческие фрегаты Hydra. Различия заключаются в том, что на Vasco da Gama усилены продольные связи набора корпуса, подкреплена носовая оконечность, увеличены (примерно на 15%) запасы топлива и установлены менее мощные, но более экономичные дизели. Благодаря этим мероприятиям корабль может продолжительное время действовать в открытом океане.
Изменения коснулись также состава вооружения и РТС. Во-первых, один из ЗАК заменили на ПУ Мк 29 ЗРК «Sea Sparrow». Во-вторых, обеспечили базирование двух вертолетов европейского производства (вместо одного вертолета «Seahawk»). Кроме того, установили ГАС канадского производства (а не американского, как на греческих фрегатах). Наконец, на надстройке зарезервировали место для ВПУ ЗРК «Sea Sparrow». Система SCOT SATCOM переносится с одного фрегата на другой, в зависимости от того, какой из них на тот момент является флагманским кораблем. Корабль включает в себя 36 функциональных модулей, из которых четыре модуля оружия, 10 модулей РЭВ, девять вентиляционных, два надстроечных модуля и 11 поддонов. В архитектуру корпуса фрегата внедрен небольшой бульб. Корабль имеет две непрерывные палубы и третью, прерывающуюся в районе ЭУ, которая размещена в трех водонепроницаемых отсеках, в носовом-два ДД, и два ДГ; в среднем - два ДД и оба редуктора; в кормовом -один ДГ. ДД, установлены на амортизированных фундаментах и соединены с редукторами при помощи эластичных муфт. Работа одного ДД, на один вал обеспечивает ход 22 уз. ЭЭС состоит из четырех ДГ мощностью по 775 кВт. На корабле внедрен принцип автономности отдельных водонепроницаемых отсеков в части снабжения их электроэнергией, системами вентиляции и пожаротушения.
Тип Comandante Joao Belo (Commandant Riviere) - 4 единицы
ФРЕГАТ COMANDANTE HERMENEGILDO CAPELO
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Comandante Joao Belo F 480 Ф. «At. et Ch. de Nantes», Нант 06.09.65 22.03.66 01.07.67
Comandante Hermenegildo Capelo F 481 To же 13.05.66 29.11.66 26.04.68
Comandante Roberto Ivens F 482 To же 13.12.66 08.08.67 23.11.68
Comandante Sacadura Cabral F 483 To же 18.08.67 15.03.68 25.07.69
Водоизмещение, т:
стандартное… 1750
полное… 2 250
Главные размерения, м:
длина наибольшая…102,7
ширина наибольшая… 11,7
осадка при полном водоизмещении… 4,4
Главная энергетическая установка:
тип…дизельная
количество х тип ДД,-
– суммарная мощность, л.с… 4 х 12 РС2.2 V 400-16 000
количество гребных винтов… 2 ВФШ
Скорость хода наибольшая, уз…25
Дальность плавания ходом 15 уз, мили.7 500
Экипаж, чел. (в том числе офицеров)…201 (15)
Вооружение:
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)…2 х 1 - 100/55 (мод. 1953)
СУ…СТА с РЛС DRBC 31D
резервная ОЭСУ…«SAGEM DMA»
количество АУ х стволов (тип АУ)..2 x 1 -40/60 («Bofors»)
Противолодочное:
