Боевые корабли мира на рубеже XX - XXI веков. Часть III. Фрегаты (Справочник)

РЛС DRBC 32Е (для ПКР и АУ)

средства РТР ARBR 16

пассивные средства РЭП«Dagaie» (2 х 10- 127-мм ПУ)

ГАС с подкильной антенной DUBA 25

система противоторпедной защиты SLQ-25/«Nixie»

'* На последних четырех кораблях серии 2* На Commandant L'Herminier.

'* На Premier Mailre L'ller, Commandunt Blaison, Enseigne de Vaisseau Jacoubet и Commandant Birot, на остальных фрегатах будет установлен в ходе ремонта с демонтажем РБУ.

4" Демонтирован на Premier Mailre L'Her, Commandant Blaison, Enseigne de Vaisseau Jacoubet и Commandant Birot.

,J Ha Premier Maitre L'Her, Commandant Blaison, Enseigne de Vaisseau Jacoubet и Commandant Birot, на остальных монтируются в ходе ремонта на месте демонтируемой РБУ.

В первоначальном варианте проект корабля типа А69 не предусматривал ракетного вооружения и предназначался для патрульной службы и борьбы с дизельными подводными лодками у берегов метрополии и в колониях, на удалении до 400 миль от побережья. Позднее, когда была завершена разработка ПКРК «Exocet» круг решаемых фрегатом задач расширили. Классифицируются как «Avisos». В соответствии с 15-летней программой (с 1972 по 1986 гг.) развития ВМС Франции предполагалось построить 35 кораблей данного типа. Однако эти планы впоследствии изменили, ограничив серию 20 единицами. В июле 1976 г. два фрегата были куплены правительством ЮАР. После введения ООН эмбарго на продажу оружия контракт аннулировали. В сентябре 1978 г. эти же корабли и еще один приобрела Аргентина (см. раздел о фрегатах ВМС Аргентины типа Drammond). Всего для ВМС Франции было построено 17 единиц. D'Estienne D'Orves (F 781), Amyot D'Inville (F 782), Detroyat (F 784) и Jean Moulin (F 785) в настоящее время выведены в резерв, причем первые два корабля (F 781 и F 782) уже проданы Турции. Во время постройки корпус каждого из фрегатов формировался из 15 блоков. Их масса не превышала 45 т. Корпус гладкопалубный, стальной. Разделен водонепроницаемыми переборками на 12 отсеков. На всем протяжении имеет двойное дно. Междонное пространство используется для хранения топлива, пресной воды и масел. Система стабилизации состоит из скуловых килей. Оба ДД находятся в одном отсеке (в районе миделя). Электроэнергией корабль обеспечивают три ДГ мощностью по 320 кВт. Фрегат приспособлен для действий в условиях применения оружия массового поражения. В 1985 г. на F 791 установили более мощные и совершенные ДД, а также ПКР «ЕхосеЬ ММ 40 (в ТПК, защищенных противоосколочными коробчатыми щитами) и систему SATCOM (вместо РБУ). В 1993 г. подобную модернизацию (за исключением замены дизелей) прошли F 793 и F 794, а в 1994 г.

– F 792. В конце 2000 г. шесть кораблей [F 781-F 783, F 786-F 788) проданы Турции (более подробно см. раздел о фрегатах ВМС Турции типа Bandirma).

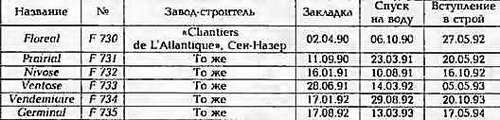

Тип Floreal (пр. FS 2500) - 6 единиц

ФРЕГАТ PRAIRIAL

ОСНОВНЫЕ ГАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное. 2 600

полное. 2 950

Главные размерения, м:

длина наибольшая (по КВЛ) 93,5 (86)

ширина наибольшая 14

осадка при полном водоизмещении 4,3

Главная энергетическая установка:

тип дизельная

количество х тип ДД -

–  суммарная мощность, л.с. 4 х 6 РА 6 L 280 - 8 820

количество гребных винтов 2 ВРШ

мощность носового

подруливающего устройства, л.с.340

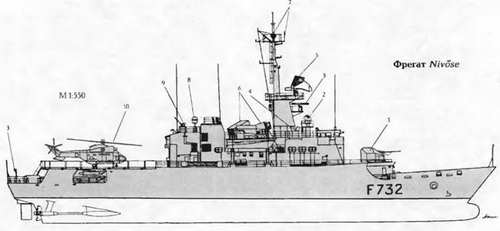

Продольный разрез фрегата Nivose

1. 100-мм АУ

2. Колонка ОЭСУ "Najir"

3. АП навигационной РЛС тип 1229 4. ПУ НУРС системы "Dagaie"

5. АП РЛС DRBV 21А

6. ТПК ПКРК "Exocei"

7. АП средств ARBR 17

8. АП системы SATCOM

9. 20-мм АУ

10. Вертолет "Super Puma"

11. Носовой бульб

12. Погреб 100-мм патронов

13. Кубрики личного состава

14. Отсек вспомогательных механизмов

15. Машинное отделение

16. Румпельное отделение

Скорость хода наибольшая, уз.20

Дальность плавания ходом 15 уз, мили.10 000

Экипаж, чел. (в том числе офицеров) 86 (10)+ 24 кадета и 13 преподавателей

или 24 морской пехоты

Вооружение:

Комплекс противокорабельных ракет.

тип комплекса«Exocet»

количество ПУ х направляющих (тип ПУ) 2 х 1 (ТПК)

боекомплект2 ПКР ММ 38

Зенитный ракетный комплекс:

тип комплекса.«Mistral»

количество ПУ х направляющих (тип ПУ).2 х 2 («Simbad») '*

боекомплект 24 ЗР

Артиллерийские комплексы

количество АУ х стволов (тип АУ) 1 x 1- 100/55 (мод. 1968 С ADAM)

резервная ОЭСУ.«Najir 1»

количество АУ х стволов (тип АУ) 2 х 1 - 20-мм (F2)2*

Авиационное:

количество х тип вертолетов..«РапШег» AS 565 MA

или «Super Рита» AS 332F

оборудование ВПП.светотехническое с системой

принудительной посадки «БАМАНЕ»

тип ангара. стационарный, палубный

Радиоэлектронное:

РЛС. обнаружения ВЦ и НЦ DRBV 21А

РЛС. навигационная. тип 1229

средства РТР ARBR 17

''Устанавливаются вместо 20-мм АУ. Заменяется на ЗРК «Mistral».

Фрегаты типа Floreal в мирное время предназначены для патрулирования в отдаленных районах океана в зонах ограниченного риска, охраны исключительной экономической зоны в заморских департаментах Франции и подготовки кадетов. Главными требованиями при проектировании были унификация корпусных конструкций и оборудования с La Fayette, минимизация стоимости постройки и эксплуатации фрегатов (которые на 30% меньше, чем у фрегатов типа La Fayette). Первые два (F 730 и F 731) были заказаны 20 января 1989 г., третий и четвертый (F 732 и F 733) - 9 января 1990 г., а пятый и шестой [F 734 и F 735)

–  в январе 1991 г. Корабли строились в соответствии со стандартами торгового судоходства. Они оборудованы активными успокоителями качки и системой кондиционирования, применяющимися на круизных лайнерах.

Дымоходы отнесены в корму и подняты настолько высоко, что газы не попадают на верхнюю па\убу и ВПП фрегата; имеется трюм для перевозки 100 т сухих грузов. Каждый из кораблей собирался из 65 блоков массой до 300 т. Блоки на стапель подавались с максимальной степенью насыщения. По проекту FS 2500 во Франции для ВМС Марокко строятся два корабля.

ЧИЛИ

Чили -одна из немногих военно-морских держав Латинской Америки, сумевшая уже после провозглашения независимости осуществить территориальные приобретения за счет соседних Перу и Боливии, причем последняя вообще лишилась выхода к морю. По этой причине до сих пор существуют взаимные территориальные претензии, что привело к военно-морскому соперничеству с Перу, а отсюда-и к излишне мощному для данного региона ВМС. Фрегаты в мирное время осуществляют контроль за исключительной экономической зоной.

Тип Condell (тип Leander (улучшенный пр. 12)) - 3 единицы

ФРЕГАТ MINISTRO ZENTENO

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное 2 692

полное 2 800

Главные размерения, м:

длина наибольшая (по КВЛ) 113,4 (109,7)

ширина наибольшая. 13,1

осадка при полном водоизмещении 5,5

Главная энергетическая установка:

тип ПТУ

количество х тип ТЗА -

–  суммарная мощность, л.с. 2 х Y 160 - 30 000

количество х тип главных котлов

(параметры пара).2 х «ВаЬсоск amp; Willcox»

1. Обтекатель антенны ГАС тип 184 М/Р

2. 114-ми АУ

3. АП РЛС тип 903

4. 20-мм АУ

5. АП навигационной РЛС тип 1006

6. АП РЛС тип 994
