Боевые корабли мира на рубеже XX - XXI веков. Часть III. Фрегаты (Справочник)

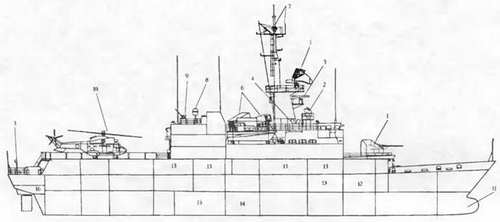

7. АП РЛС тип 992Q

8 АП РЛС тип 965/966

9. АП НУРС системы "Corvus"

10. АП РЛС тип 911

И. ТПК ПКРК Exocet"

12. 324-мм ТА

13. ПУ ЗРК Sea Cat"

14. Вертолет "Couguar"

Скорость хода наибольшая, уз.29

Дальность плавания ходом 12 уз, мили 4 500

Экипаж, чел. (в том числе офицеров) 263 (20)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.«Exocet»

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект.. 4 ПКР ММ 38 '"или 4 ПКР ММ 40 '*

Зенитный ракетный комплекс:

тип комплекса. «Sea Cat»

количество ПУ х направляющих 1 х 4

боекомплект. 16 ЗУР

СУ. GWS 22 с РЛС типа 904

Артиллерийские комплексы:

количество АУ х стволов (тип АУ).1x2-114/45 (Мк 6 «Vickers»)

СУ. MRS 3 GFCS с РЛС типа 903

количество АУ х стволов (тип АУ).2x2 - 20-мм («ОегНсоп» Мк 9)

Противолодочное:

количество ТА х труб (тип ГА).2 х 3 -324-мм (Мк 32)

тип торпед. Мк 46 мод. 2; «Мигепе» '*

Ав и а ц ионное:

количество х тип вертолетов 1 х «Соидиаг» 2*; 1 х «Bell» 260В1*

оборудование ВПП светотехническое

тип ангара. стационарный, палубный

Радиоэлектронное:

ВШС.SP 100

РЛС обнаружения ВЦ тип 965/966

РЛС обнаружения НЦ.тип 9920:*. тип 994 '*

РЛС навигационная тип 1006

средства РТР UA 8/9, FH 12 и «Elta»

активные средства РЭП. тип 668

пассивные средства РЭП

(количество ПУ х направляющих). 2 х «Corvus» (3x8 ПУ),

«Barricade» (2 х 24-67-мм ПУ)

ГАС с подкильной антенной тип 184 М/Р

ГАС с подкильной антенной ЦУ тип 170В '"

ГАС. бокового обзора и классификации

цели с подкильной антенной тип 162М

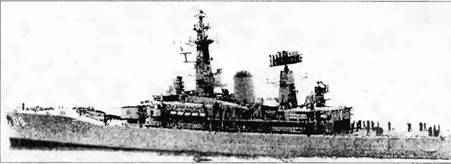

H‹i Minislro Zenleno. ~" На Condell н Lynch (после модернизации)

Корабли данного типа практически полностью повторяли проект Leander с расширенным корпусом - «Ьгоас! beamed». Condell и Lynch изначально строились для ВМС Чили, a Ministro Zenteno и General Baquedano входили в состав флота Великобритании (соответственно Achilles и Ariadne). Первый передали Чили в сентябре 1990 г., а второй -в июне 1992 г. Lynch в 1989 г. на государственной верфи в Талкагуа-но прошел средний заводской ремонт с установкой ПКРК и модернизацией РТВ Па Condell подобный ремонт провели там же в 1993 г. Одновременно на корабле установили БИУС.

Ministro Zenteno и General Baquedano были отремонтированы и модернизированы (в частности, РДС типа 994 заменили на более совершенную типа 992Q, демонтировали буксируемую ГАС и расширили ВПП для вертолета «Сои-guar») на верфи британских ВМС в Девонпор-те непосредственно перед передачей их Чили. В настоящее время данные корабли считаются морально устаревшими (несмотря на проведенную модернизацию) из-за несовершенного вооружения и радиотехнических средств. General Baquedano в 199В г. был выведен из состава флота и продан на слом.

ЭКВАДОР

Фрегаты, входящие в состав ВМС Эквадора предназначены для контроля за экономической зоной и поддержки полицейских сил в борьбе с контрабандой.

Тип Presidente Eloy Alfaro (тип Leander (улучшенный пр. 12)) - 2 единицы

ФРЕГАТ PRESIDENTE EIOY AIFARO

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное. 2 450

полное 3 200

Главные размерения, и:

длина наибольшая (по КВЛ) 1 13,4 (109,7)

ширина наибольшая 12,5

осадка наиболее выступающей частью. 5,8

Главная энергетическая установка:

ran ПТУ

количество х тип ТЗА -

–  суммарная мощность, л.с. 2 х Y 160 - 30 000

количество х тип главных котлов

(параметры пара) 2 х «ВаЬсоск amp; Willcox» (38,7 кг/см?; 450°С.)

количество гребных винтов2 ВФШ

1 Обтекатель антенны ГАС тип 184 Р

2. ПУ ЗРК 'Sea Cat"

3. ТПК ПКРК "Exocet"

4. АП РЛС тип 903/904

5. 40-мм АУ

6. АП навигационной РЛС тип 1006

7. АП РЛС тип 994

8. ПУ НУРС системы SBROC

9. ПУ НУРС системы "Corvus"

10. АП РЛС тип 966

Скорость хода наибольшая, уз 28

Дальность плавания ходом 15 уз, мили 4 000

Экипаж, чел. (в том числе офицеров).. 248 (20)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Exocet»

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект. 4 ПКР ММ 38

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 2 x 1 -40/60 (Мк 9 «Bofors»)

количество АУ х стволов (тип АУ) 2х 1- 20/70-мм

(GAM-B01 «Oerlicon»/BMARC)

Авиационное:

количество х тип вертолетов.1 х «Ве11» 412 ЕР

оборудование ВПП. светотехническое

Радиоэлектронное:

БИУС. CAAIS DBA (1) с системой Link Y

РЛС. обнаружения ВЦ. тип 966

РЛС. обнаружения НЦ. тип 994

РЛС навигационная. тип 1006

РЛС СУО.тип 903/904

средства РТР UA 8/9

активные средства РЭП. тип 667/668

пассивные средства РЭП

(количество ПУ х направляющих).2 х «C.orvus» (3x8 ПУ)

и 2 х SRBOC (2x6 - 130-мм ПУ Мк 36)

ГАС обнаружения подводных целей

с подкильной антенной. тип 184Р

ГАС миноискания и классификации донных

объектов с подкильной антенной. тип 162М

Данные корабли относятся ко второй группе английских модернизированных фрегатов типа Leander («Batch 2 Exocet») и являются ударными кораблями с ПКР Корабли прошли модернизацию на верфи ВМС Великобритании в Девонпорте: Danae с августа 1979 г. по сентябрь

1980 г., a Penelope с января 1980 г. по декабрь

1981 г. Модернизационные работы включали в себя замену носовой оконечности корпуса (для обеспечения прочности его конструкции), увеличение длины и полезной площади ангара для вертолета, демонтаж 114-мм АУ и ее барбета, перепланировку части внутренних помещений, зашивку ниши демонтированной РБУ «Limbo» и увеличение площади ВПП, замену рулевой машины и вертолета «Wasp» на вертолет «Lynx» (уже в Эквадоре на кораблях ста\ базироваться «Bell» 206В, а с 1998 r.-«Bell» 412ЕР), модернизацию ГЭУ (включая полную замену трубок в котлах), установку ПКРК, БИУС, третьей ПУ ЗРК (с соответствующим переоборудованием погребов боезапаса и системы его подачи), противолодочных 324-мм ТА (впоследствии были демонтированы), системы замещения топлива водой. Оба фрегата вывели из состава ВМС Великобритании 25.04.1991 г. и после среднего ремонта передали ВМС Эквадора. Presidente Eloy Alfaro ушел в Южную Америку в июле 1991 г., а Могап Valverde - в августе 1991 г. ПУ ЗРК «Sea Cat» оставлены, но сами ракеты и СУО демонтированы. Имеются большие проблемы с состоянием ЭУ. ЭЭУ включает в себя два ТГ мощностью по 950 кВт и два ДГ -по 500 кВт. Запас топлива -460 т. Благодаря хорошей мореходности фрегаты могут использовать оружие при волнении моря до пяти баллов. По мнению специалистов, данные корабли морально устарели и не способны эффективно решать поставленные перед ними задачи. В первую очередь, это объясняется несовершенством оружия и радиотехнических средств.
