Боевые корабли японского флота. Линкоры и авианосцы 10.1918 – 8.1945 гг. Справочник

Б. "КОНГО", "ХИЕЙ" и "КИРИСИМА": 4 ПТА (2ТВД + ТНД + КрТНД) Parsons – 64000 л.с. (суммарная контрактная) в 4-х MO, "ХАРУНА": 4 ПТА (2ТВД + ТНД с КрСт + ТСД) Brown-Curtis – 64000 л.с. (суммарная контрактная) в 4-х MO, 36 Вт.К. (19 кг/см2 ; 270°С; смешанное отопление) Yarrow, "ХАРУНА" с 1928 г, "КИРИСИМА" с 1930 г, "КОНГО" с 1931 г: 4 ПТА – 64000 л.с. (суммарная контрактная) в 4-х MO; "КОНГО" и "КИРИСИМА": 6 Вт.К. (25 кг/см2 ; 320°С; "Ро-Го" большая версия; смешанное отопление) + 4 Вт.К. (25 кг/см2 ; 320°С; "Ро-Го" малая версия; нефтяное отопление) Канпон вб-и КО; "ХАРУНА": 6 Вт.К. (22,5 кг/см2 ; 370°С; "Хо-Го" большая версия; смешанное отопление) + 10 Вт.К. (22,5 кг/см2 ; 370°С; "Хо-Го" малая версия; смешанное отопление), "ХИЕЙ" с 1932 г: 4 ПТА – 64000 л.с.; 11 Вт.Кб Вт.К. (19,5 кг/см2 ; 270°С; смешанное отопление) Yarrow, "ХАРУНА" с 1934 г, "КИРИСИМА" с 1936 г, "КОНГО" с 1937 г, "ХИЕЙ" с 1940 г: 2 ГТЗА (2 ТВД + 4 ТНД) + 2 ГТЗА внешних валов (2 ТВД + TKpX + 4 ТНД) Канпон – 136000 л.с. (суммарная контрактная) в 4 MO; "КИРИСИМА", "ХИЕЙ" и "КОНГО": 8 Вт.К. 6 Вт.К. (25 кг/см2 ; 320°С; "Ро-Го" большая версия; нефтяное отопление); "ХАРУНА": 6 Вт.К. (22,5 кг/см2 ; 370°С; "Хо-Го" большая версия; нефтяное отопление) + 5 Вт.К. (22,5 кг/см2 ; 370°С; "Хо-Го" малая версия; нефтяное отопление) в 4 КО.

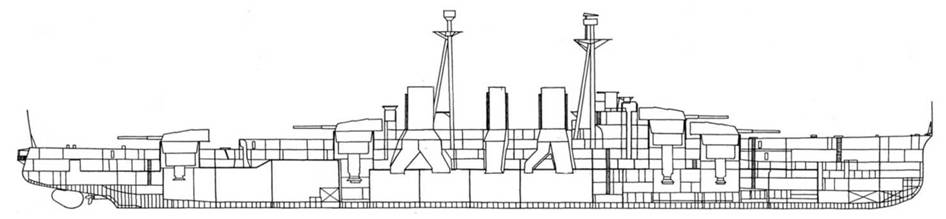

Продольный разрез JIK "КОНГО"

В. Наибольшая: 27 узлов (контрактная); "КОНГО" – 27,5 узлов (приемные испытания в 1913 г); "КОНГО" и "КИРИСИМА": -25,9 узлов (в 1931 г); "ХАРУНА" – 25,4 узлов (в 1931 г); "КОНГО" и "КИРИСИМА" – 29,9 узлов (в 1937 г); "ХИЕЙ": – 30,1 узлов (в 1940 г), экономическая: – 14 узлов; -16 узлов (с 1937г).

Г. 4200 т. угля + 1020 т. нефти, с 1931 г.: 2661 т. угля + 3292 т. нефти, с 1937 г: 6330 т. нефти.

Д. 8 000 миль (14 узлов), 3200 миль (25 узлов), с 1931 г.: 9500 миль (14 узлов); 4200 (25 миль), с 1937 г.: 10000 миль (18 узлов); 4600 миль (28 узлов).

Е. Главный броневой пояс: 76 – 203; (152 f; 76 i); 203 – 76 мм, носовой траверз: 152 – 127 мм, кормовой траверз: 203 – 152 мм, казематы ПМА: 152 мм, носовая боевая рубка: 254; 254 мм, кормовая боевая рубка: 152; 152 мм, барбеты башен ГК: 229 мм, башни ГК: 229; 229; ?; 76,2 мм, верхняя броневая палуба: 38 мм, нижняя броневая палуба (в районе артиллерийских погребов, машинных и котельных отделений): 19 мм, "КОНГО", "КИРИСИМА" и "ХАРУНА" после модернизации 1929 – 1931 гг. – нижняя броневая палуба: 82,5 – 121 мм, верхняя броневая палуба в районе: дымовых труб – 165 мм; вентиляционных шахт котельных отделений – 178 мм; вентиляционных шахт машинных отделений – 1 02 – 127 мм, крыши башен ГК: 152 мм, подводная защита корпуса: 50,8 – 76,2 мм, продольные переборки ПТЗ в районе котельных и машинных отделений: 76 мм.

Ж. 1221 человек, с 1931 г.: "КИРИСИМА" 1118 человек; "КОНГО" и "ХАРУНА" 11 87 человек, с 1 937 г.: "ХИЕЙ" 1364 человека; "КОНГО" и "КИРИСИМА" 1437 человек; "ХАРУНА" 1442 человека.

З. 8 – 356 мм/45 (Д стр. – 135 кбт; с 1931 г.: – 160 кбт; с 1937 г.: – 180 кбт; 1,2 выстрела в минуту; 95 выстрелов); 16 – 152 мм/50 (Д стр. – 80 кбт; 5 выстрелов в минуту; 120 выстрелов); "КОНГО" 16-76 мм/40; "КИРИСИМА", "ХИЕЙ" и "ХАРУНА": 8-7 6 мм/40; 7 – 7,62 мм пулеметов; с 1918 г.: 8 – 356 мм/45; 16-152 мм/50; 4-80 мм/40 (Д стр. – 54 кбт/6800 м; 18 выстрелов в минуту; 210 унитарных патронов); с 1933 г.: 8 – 356 мм/45; 16 – 152 мм/50; 8-127 мм/40 (Д стр. – 70 кбт/8100 м; до 14 выстрелов в минуту; 205 унитарных патронов; тип 89, модель А, модификация 1); 4 – 40 мм/62 (Д стр. – 65 кбт/7000 м; от 100 до 200 выстрелов в минуту; 2000 унитарных патронов); "ХИЕЙ" с 1932 г.: 6-356 мм/45; 16-152 мм/50; 4- 127 мм/40; 4-76 мм/40; 8-13 мм/76; "ХАРУНА" с 1934 г., "КИРИСИМА" с 1936 г., "КОНГО" с 1937 г., "ХИЕЙ" с 1940 г.: 8 – 356 мм/45; 16 – 152 мм (Д стр. – 90 кбт); 8 – 127 мм/ 40; 10 – 25 мм/60 (Д стр. – 45 кбт/ 5250 м; от 110 до 260 выстрелов в минуту; до 2500 унитарных патронов; тип 96); 4-13 мм/76; "КОНГО" и "ХАРУНА" с 3.1943 г.: 8 – 356 мм/45; 8 – 152 мм/50; 12 – 127 мм/40; 34 – 25 мм/60; "КОНГО" и "ХАРУНА" с 6.1944 г.: 8 – 356 мм/ 45; 8-152 мм/50; 12-127 мм/40; 94 – 25 мм/60; "ХАРУНА" с 1.1945 г.: 8 – 356 мм/45; 8-152 мм/50; 12-127 мм/40; 118 – 25 мм/60, 8 – 90 см прожекторов; с 1940 г.: 6 – 110 см прожекторов + 2 – 60 см прожектора.

И. 4 подводных ТА 533 мм + 4 надводных ТА 533 мм; "ХАРУНА" с 1928 г., "КИРИСИМА" с 1930 г. и "КОНГО" с 1931 г.: 4 подводных ТА 533 мм; "ХИЕЙ" с 1932 г.: ТА отсутствовали; "ХАРУНА" с 1934 г., "КИРИСИМА" с 1936 г. и "КОНГО" с 1937 г.: ТА отсутствовали;

К. С 1922 г.: ГСМ Hansa-Brandenburg W-33, с 1927 г. "КОНГО", "КИРИСИМА" и "ХАРУНА": 3 ГСМ тип 15 мод. 1 (E2N1), с 1937 г.: катапульта "Куре 2" мод. 3, 3 ГСМ тип 94 мод. 2 (Е7К2), с 1941 г.: катапульта "Куре 2" мод. 5; 3 ГСМ тип 0 мод. 1 (Е13А).

Л. С 1913 г. "КОНГО": 2 – 4,5 м дальномера тип В (башни главного калибра № 2 и 3); 2 – 3,5 м дальномера тип В (в боевой рубке), с 1915 г. "ХИЕЙ", "КИРИСИМА" и "ХАРУНА": 2 -4,5 мдальномера тип В (башни главного калибра № 2 и 3); 2 – 3,5 м дальномера тип В (в боевой рубке), с 1923 г. СУАО для 356-мм и 152-мм орудий: центральный прицел тип 13 (с сохранением всех дальномерных постов, на "ХАРУНА" в 1 1.1923 г. дополнительно, в экспериментальных целях, на носовой надстройке был установлен 8-м дальномер тип 13), с 1931 г. на "КОНГО", "КИРИСИМА" и "ХАРУНА": дальномерные посты были дополнены 4 – 6 м дальномерами (в башнях главного калибра, 4,5-м дальномеры с башен демонтировли), с 1937 г. "КОНГО", "КИРИСИМА" и "ХАРУНА" СУАО для 356-мм, 152-мм и 127-мм орудий: центральный прицел тип 14: прибор управления стрельбой тип 13:10-м дальномер тип 94 (на носовой надстройке); 4 – 6-м дальномера тип 14 (в башнях 356-мм орудий); 2 – 4,5-м дальномера тип 93 (на крыше боевой рубки), с 1940 г.: "КОНГО", "КИРИСИМА" и "ХАРУНА" СУАО для 356-мм и 152-мм орудий с сохранением прежних дальномерных постов: центральный и резервный стабилизированные визиры тип 92 (с сохранением прежних дальномерных постов); прибор управления стрельбой тип 92; СУАО для 152-мм орудий: 2 визира прицеливания тип 13 (на носовой надстройке) с использованием приборов управления огнем тип 92; СУАО для 127-мм зенитных орудий: 3 стабилизированных поста наводки тип 89 с 4,5-м дальномерами тип 93; прибор управления огнем тип 94 (совмещен с прибором управления огнем главного калибра), СУАО для 25-мм зенитных автоматов: 6 колонок прицельного визира тип 95, с 1940 г. "ХИЕЙ": СУАО для 356-мм и 152-мм орудий с 10-м дальномером тип 94 (на носовой надстройке): центральный и резервный стабилизированные визиры тип 95; центральный автомат стрельбы тип 98; 2 башенных автомата стрельбы тип 94 с 6-м дальномерами тип 14; СУАО для 127-мм зенитных орудий: 3 стабилизированных поста наводки тип 94 с 4,5-м дальномерами тип 93; прибор управления стрельбой тип 94; 6 колонок прицельного визира тип 95.

Л. С 6.1942 г. "КИРИСИМА" и "КОНГО": РЛС обнаружения воздушных целей тип 21 мод. 1, с 1.1943 г. "КОНГО" и "ХАРУНА": РЛС тип 21 мод. 2; РЛС общего обнаружения тип 22 мод. 4; с 10.1943 г. "КОНГО" и "ХАРУНА": РЛС тип 21 мод. 2; тип 22 мод.4 и РЛС обнаружения надводных целей и управления огнем тип 23; с 4.1944 г. "КОНГО" и "ХАРУНА": РЛС тип 21 мод. 2; тип 22 мод. 4; тип 23 и РЛС обнаружения воздушных целей и управления огнем тип 13.

"КОНГО" (гора в центральной части острова Хонсю). Первоначально классифицировался как линейный КР. После вступления в строй входил в состав Второго Флота. В 1915 г. на 2 метра увеличили высоту носовой дымовой трубы. В 1923 г. демонтировали все 76-мм противоминные орудия и установили 4 80-мм/ 40 зенитные пушки. На носовой трубе оборудовали козырек для защиты надстройки от дыма и газов. С 9.1929 г. по 3.1931 г. на верфи ВМФ в Иокосуке ЛК прошел первую модернизацию, в ходе которой усилили горизонтальное бронирование (в районе погребов боезапаса, МО и КО), смонтировали противоторпедные були, 36 котлов заменили на 16 новых, более экономичных и производительных; демонтировали 4 надводных 533-мм ТА и 2 носовых 152-мм орудия, соединили носовые дымоходы, за башней ГК №3 оборудовали место для хранения 3 ГСМ и установили подъемный кран, угол возвышения 356-мм орудий ГК увеличили с 33° до 43°, башни ГК оснастили 6-м дальномерами, переделали носовую надстройку. Корабль переклассифицировали в ЛК.

С 1.1936 г. по 1.1937 г. в Сасебо на верфи ВМФ "КОНГО" прошел вторую модернизацию, в ходе которой ПТА заменили на более мощные с зубчатой передачей, устаревшие котлы – на более паропроизводительные и экономичные, что позволило довести скорость хода до 30 узлов, удлинили корпус в кормовой оконечности, полностью переделали носовую надстройку, оборудовали посты для новых приборов управления огнем, установили 110-см боевые прожекторы, новую катапульту для запуска ГСМ и 8 127-мм зенитных орудий. После второй модернизации вошел в первую полудивизию 3-й ДЛК Второго Флота. В 1939 – 1940 гг. принимал участие в войне с Китаем. В 11. 1941 г. вошел в состав Главных сил Объединенного экспедиционного флота и 21.11.1941 г. прибыл в Бако (Пескадорские острова). С 8.12 по 11.12.1941 г. перешел в бухту Кам-Рань (французский Индо-Китай). С 14.12 по 17.12.1941 г., находясь в составе Главных сил, осуществлял в Южно-Китайском море дальнее прикрытие Второго Малайского КОН и обеспечивал вторжение в Кучинг и Мири (остров Борнео). После операции возвратился в бухту Кам-Рань. С 18.12 по 24.12 1941 г. в Южно-Китайском море прикрывал вторжение на остров Лусон. После операции вместе с Главными силами возвратился в бухту Кам-Рань. 22.02.1942 г. перешел в Кендари, где был включен в состав Ударного авианосного соединения вице-адмирала Нагумо. Вместе с ним 25.02.1942 г. направился в район к югу от Явы для поддержки вторжения на остров. 1.03.1942 г. после боя у бухты Бантен (бой у Батавии) самолет- разведчик с АВ "АКАГИ" навел "КОНГО" и ТКР "ЧИКУМА" на американский ЭМ "EDSALL" (ошибочно классифицирован как ЛКР), который был потоплен артиллерийским огнем. 7.03.1942 г. "КОНГО" и "ХАРУНА" обстреляли остров Рождества (в 190 милях к югу от Явы). 10.03.1942 г. ЛК возвратился в Кендари. С 26.03.1942 г. по 22.04.1942 г. он принимал участие в операции по уничтожению кораблей союзников в Индийском океане, после которой возвратился с Ударным авианосным соединением вице-адмирала Нагумо в Метрополию. С 29.04 по 12.05.1942 г. на верфи ВМФ в Куре ЛК прошел доковый ремонт. 25.05.1942 г. "КОНГО" включили в состав Соединения вторжения на атолл Мидуэй вице-адмирала Кондо. 28.05.1942 г. вместе с Объединенным флотом он вышел из Хасирадзимы и направился к острову. 4.06.1942 г. после боя АВ был послан на поиск американских кораблей.

5.06.1942 г. операцию прекратили и 7.06.1942 г. "КОНГО" возвратился в Хасирадзиму. С конца 6.1942 г. по 8.1942 г. в морском арсенале Куре на корабле установили РЛС тип 21 мод. 1. 10.08.1942 г. ЛК перешел в Сасебо, где принял топливо и боезапас. 15.08.1942 г. он направился в Трук, куда прибыл 19.08.1942 г. В начале 10.1942 г. был включен в состав Передового соединения вице-адмирала Курита, созданного для непосредственной поддержки армейских частей на Гуадалканале. 9.10.1942 г. перешел в Рабаул и стал флагманским кораблем соединения. В ночь на 13.10. 1942 г. совместно с ЛК "ХАРУНА" обстрелял аэродром Хендерсон, на котором были уничтожены ВПП и 48 различных самолетов (практически все, находившиеся на аэродроме). Продолжал крейсировать к северу от острова до 26.10.1942 г., затем вернулся в Рабаул.

6.11.1942 г. вышел в море для обеспечения перехода крупного КОН с Буин-Фаиси к Гуадалканалу. Находился в непосредственном охранении АВ "ДЗУНЬЁ" и "ХИЙЁ", с которыми крейсировал к северу от Соломоновых островов. После сражения у Гуадалканала (с 11.11 по 14.11.1942 г.) "КОНГО" возвратился в Трук и в 12.1942 г. перешел в Метрополию. В морском арсенале Куре на нем увеличили число зенитных 25-мм зенитных автоматов до 34, установили инфракрасные приборы связи, РЛС общего обнаружения тип 22 мод. 4 и усилили защиту румпельного отделения. С 1.1943 г. по 3.1943 г. на верфи ВМФ в Куре провели текущий ремонт корпуса и механизмов. В 4.1943 г. 3-ю ДЛ К передали в распоряжение командующего Третьим флотом и в период с 12.04 по 20.04. 1943 г. "КОНГО" вместе с крупным КОН перешел в Трук. 8.05.1943 г. 3-я ДЛК и ЛК "ЯМАТО" в сопровождении ТКР "МИОКО" и "ХАГУРО" направились в Метрополию для отражения вторжения американцев на Алеутские острова. 15.05. 1943 г. корабли пришли в Иокосуку, где "КОНГО" простоял до 12.061943 г. В конце 6.1943 г. он возвратился на остров Трук. До 9.1943 г. ЛК выходил в море только для отработки курса боевой подготовки. 5.09.1943 г. он направился в Сингапур, где с 14.09 по 24.09.1943 г. прошел доковый ремонт. До 12.1943 г. оставался в районе Сингапура, обеспечивая боевую подготовку авиагрупп АВ Третьего флота. С 28.12. 1943 г. по 16.01.1944 г. доставил в Трук из Сингапура технических специалистов и аэродромное оборудование.

24.01.1944 г. "КОНГО" пришел в Палау и в начале 2.1944 г. возвратился в Сингапур. Здесь на корабле число 127-мм зенитных орудий довели до 12, а 25-мм зенитных автоматов – до 94. В период с 6.02 по 14.02.1944 г. ЛК прошел доковый ремонт. До 4.02. 1944 г. он оставался в Сингапуре и затем направился в Тави-Тави (южная часть Филиппинских островов), где вошел в состав Главных сил Соединения спец. назначения вице-адмирала Курита. 13.06.1944 г. вместе с флотом перешел на якорную стоянку Гуимарас. 17.06. 1944 г. принял топливо и направился в Филиппинское море, где 19.06.1944 г. произошло сражение между Объединенным флотом и американскими авиационными соединениями. После его завершения перешел в залив Накагусука, а затем 24.06.1944 г. – в западную часть внутреннего Японского моря. Здесь вновь было усилено зенитное вооружение (до 118 25-мм зенитных автоматов). 2.07.1944 г. вместе с ЛК "НАГАТО", ТКР "МОГАМИ" под эскортом 4 ЭМ направился с армейскими частями на борту к острову Окинава, где находился с 10.07.1944 г. по 12.07.1944 г. и затем перешел в залив Лингаен с грузом авиационного оборудования и армейскими частями на борту. 20.08.1944 г. направился в Линга-Роудз, куда прибыл 25.08.1944 г. 21.07.1944 г. вместе с ПК "ХАРУНА" вошел во Вторую группу ночного боя Первого диверсионного ударного соединения (1-YB). С 18.10.1944 г. по 20.10.1944 г. вместе с соединением 1-YB проследовал из Линга-Роудз в Бруней. 22.10.1944 г. в составе Второй группы ночного боя соединения 1-YB направился в залив Лейте через пролив Сан-Бернардино. 24.10.1944 г. во время боя в море Сибуян в результате налетов американской палубной авиации получил незначительные повреждения. 25.10 1944 г. принял участие в бою в заливе Лейте. Огнем орудий ГК повредил американский АВ "GAMBIER BAY", который был добит японскими ТКР и ЭМ. 28.10.1944 г. возвратился в Бруней. 17.11. 1944 г. вместе с ЛК "ЯМАТО", "НАГАТО" и "ХАРУНА" под эскортом ЛКР "ЯХАГИ" и 5 ЭМ вышел из Брунея и направился в Куре. 21.11. 1944 г. в Восточно-Китайском море в 40 милях к северу от острова Формоза отряд был атакован американской ПЛ "SEALION-2". Из 6 выпущенных торпед в "КОНГО" попало 2, через 2 часа он из-за шторма лишился хода. Попытки 2 ЭМ взять его на буксир не увенчались успехом. Во время повторной атаки "SEALION-2" добилась еще одного попадания торпеды в "КОНГО". Ёе взрыв разломил корпус корабля на две части, которые мгновенно затонули. Его экипаж спасти не удалось.
