Боевые корабли японского флота. Линкоры и авианосцы 10.1918 – 8.1945 гг. Справочник

Б. 2 ГТЗА (2ТВД + ТНД с ТКр.Х + ТНД) Канпон – 30000 л.с. (суммарная контрактная) в 2-х МО, – 32700 л.с. (приемные испытания), 8 Вт. К. (19,4 кг/см2 ; 270°С; "Ро-Го" малая версия; нефтяное отопление) Канпон в 3-х КО.

B. Наибольшая: 25 узлов (контрактная); 25,2 узлов (приемные испытания), экономическая: 15 узлов.

Г. 550 т нефти.

Д. ?

Ж. 550 человек, с 1938 г.: 570 человек.

З. 4-140 мм/50 (Д стр. – 94 кбт; до 8 выстрелов в минуту; 150 выстрелов), 2-76 мм/40, 2 – 7,62-мм пулемета, с 1941 г.: 4 – 140 мм/50, 8-25 мм/ 60 тип 96 (Д стр. – 40 кбт/5200 м; от 110 до 260 выстрелов в минуту; до 2100 унитарных патронов), с 8.1942 г.: 16 – 25 мм/60, с 1.1945 г.: 22 – 25 мм/60, 3 прожектора 90-см.

К. 26 самолетов различного назначения, с 1934 г.: 8 истребителей тип 96 мод. 11 (А5М1 "Claude"); 12 (+ 1) пикирующих бомбардировщиков тип 96 мод. 11 (D1A2 "Susie"), с 1941 г.: 18 истребителей тип 0 мод. 11 (А6М2 "Zero"); 2 пикирующих бомбардировщика тип 99 мод. 11 (D3A1 "Val"), с 9.1942 г.: 18 (+ 6) истребителей тип 0 мод. 11 (А6М2 "Zero").

Л. СУАО для 140-мм орудий: 2 3,5-м дальномера тип В, с 1941 г. СУАО для 25-мм зенитных автоматов: 5 колонок прицельного визира тип 95.

"ХОСЁ" (сказочная птица, поэтический эпитет возрождения небывалой военной мощи). После вступления в строй находился в распоряжении командующего Соединенным флотом. В 1923 г. на верфи ВМФ в Куре демонтировали островную надстройку и трехногую мачту. Ходовой мостик оборудовали на носовом траверзе ангара. С 1 1. 1923 г. по 3.1928 г. "ХОСЁ" использовался как учебный корабль. В 4.1928 г. он вошел в состав 1-й ДАВ Первого флота. В 6.1932 г. корабль вывели в резерв и после планового ремонта, до 8.1938 г. вновь использовали как учебный. В 9.1939 г. "ХОСЁ" включили в состав 3-й ДАВ Объединенного флота. До 1.1941 г. он обеспечивал боевую подготовку тяжелых АВ. С 2. 1941 г. по 10.1941 г. "ХОСЁ" на верфи ВМФ в Сасебо прошел плановый ремонт. Одновременно на нем заменили 76-мм зенитные орудия на 25-мм зенитные автоматы. С 12.1941 г. корабль находился в распоряжении командующего Объединенным флотом и базировался на Хасирадзиму. 25.05. 1942 г. он вошел в состав Главных сил Первого флота, находившихся под командованием адмирала Ямамото. С 28.05 по 11.06.1942 г. "ХОСЁ" участвовал в операции по захвату атолла Мидуэй. После её завершения на АВ усилили зенитное вооружение и демонтировали 140-мм орудия. С 9.1942 г. он использовался в качестве учебного корабля. В 1.1945 г. на нем число 25-мм автоматов увеличили до 22. С 2.1945 г. "ХОСЁ" находился в Куре на отстое. 28.07.1945 г. корпус корабля был поврежден во время налета американской палубной авиации из состава ОС 38. В 8. 1945 г. АВ переоборудовали в пассажирское судно и до 16.08. 1946 г. он перевозил репатриантов. 30.04. 1947 г. корабль продали на слом и в Осаке разобрали на металл.

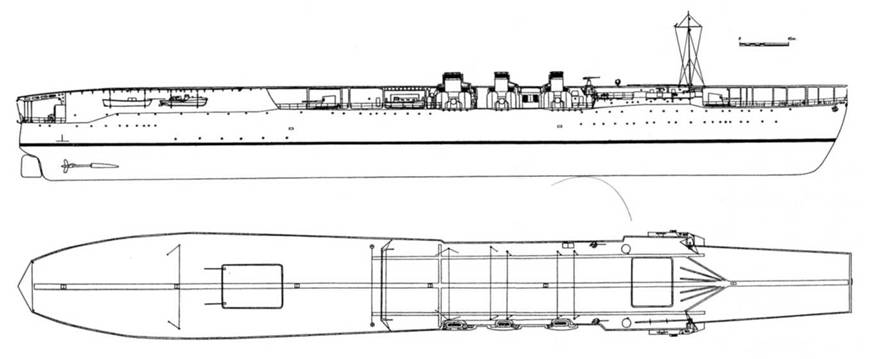

AB "СЁХО" после вступления в строй

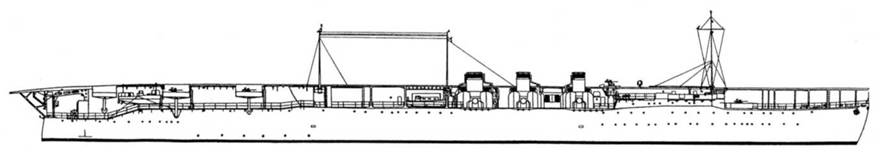

AB "СЁХО" (на 1945 г.)

"КАГА"

1	2	3	4	5
"КАГА"("KAGA")	с/в. ф. "Кавасаки" Кобе	19.07.1920 г.17.11.1921 г. 31.03.1928 г.	230,0; 218,0 (WL) х 29,6 х 7,9 м (171,2 x 3,5 м), с 1935 г.:240 х 32,5 х 9,5 м (248,6 х 30,5 м)	26000 т 33693 т с 1935 г.: 38200 т 42541 т

A. Заказан как ЛК с 10 – 410-мм орудиями по бюджету на 1918 – 1919 гг. в рамках программы "Флот 8 – 8" (см. ЛК типа "КАГА"). В соответствии с Вашингтонским договором 1922 г. подлежал сдаче на слом. После того, как линейный КР "АМАГИ", предназначавшийся для переоборудования в АВ, был разрушен во время землетрясения в 9.1923 г., "КАГА" использовали вместо него. Корпус и главные механизмы АВ "КАГА" остались такими же как и у ЛК. Толщину главного броневого пояса уменьшили до 152 мм, при сохранении всех его конструктивных особенностей (наклон на 15° верхней кромкой наружу и протяженность на 2/3 длины корпуса корабля). Вступил в строй с 2 полетными палубами: главной (верхней) – для взлета и посадки самолетов и короткой (нижней) в носовой оконечности – для короткого старта истребителей и торпедоносцев. Кроме того, имелась специальная площадка, с которой могли запускаться истребители. Дымоходы проходили под верхней полетной палубой) вдоль обоих бортов от котельных отделений до самой кормы корабля. Предполагалось, что такая конструкция позволит улучшить условия эксплуатации палубной авиации, но на практике дым из труб затруднял посадку самолетам. В ходе модернизации 1934-1936 гг. оставили только одну полетную палубу, соединявшуюся с корпусом пилонами и бортами закрытого ангара. Дымоходы демонтировали и вместо них установили изогнутую вниз трубу по правому борту. Число хранившихся в ангаре самолетов увеличили до 90. На полетной палубе, с правого борта смонтировали островную надстройку. Ангар платформой делился на два яруса. Он не имел броневой защиты. Посты заправки самолетов топливом и подвески оружия располагались как в ангаре, так и на полетной палубе. Погреба боезапаса и танки авиационного топлива находились под ангаром и были защищены ангарной палубой и ее скосами. Усилить горизонтальное бронирование, как предлагал МТД, не представлялось возможным ввиду малой остойчивости корабля и без того не соответствовавшей японским стандартам. Частично эту проблему решили путем установки бортовых булей.

Б. 4 ГТЗА (ТВД + ТСД Кр.Х + 2 ТНД) Brown – Curtis – 91000 л.с. (суммарная контрактная) в 3-х МО, 8 Вт.К. (19,5 кг/см2 ; 270°С; "Ро – Го" большая версия; нефтяное отопление) + 4 Вт.К. (19,5 кг/см2 ; 270°С; "Ро– Го" малая версия; угольное отопление) Канпон, с 1936 г.: (2ТВД + ТСД Кр.Х + ТНД) Канпон – 127000 л.с. (суммарная контрактная) в 4-х МО; 8 Вт.К. (23 кг/см2 ; 310° С; "Ро – Го" большая версия; нефтяное отопление) Канпон в 8-и КО.

B. Наибольшая: 26,5 узлов (контрактная); 26,7 узлов (приемные испытания), экономическая: 16 узлов, с 1936 г.: 28 узлов (контрактная); 28,3 узла (приемные испытания); экономическая: 16 узлов.

Г. 1 700 т угля + 3600 т нефти, с 1936 г.: 5300 т нефти.

Д. 5500 миль (16 узлов), с 1936 г.: 10000 миль (16 узлов, по другим данным 8600 миль).

Е. Броневой пояс: (15° 1) 0; 152; 0 мм, противоторпедная переборка: 76 мм, казематы 203-мм орудий: 19 – 25 мм, нижняя палуба в районе МО и КО: 32 – 55 мм, скосы нижней палубы: 75 мм.

Ж. 1340 человек, с 1936 г.: 2016 человек.

З. 6 – 200 мм/50 тип 3 мод. А1 (Д стр. – 120 кбт;

5 выстрелов в минуту; 30 выстрелов) + 4 – 200 мм/50 тип 3 мод. В (Д стр. – 150 кбт; 5 выстрелов в минуту; 35 выстрелов в минуту; башни), 12-120 мм/45 тип 10 мод. А2 (Д стр. – 70 кбт/10000 м; до 11 выстрелов в минуту; 75 выстрелов), с 1936 г.: 10 – 200 мм/50 тип 3 мод. А1; 16 – 127 мм/40 тип 89 мод. А1 (Д стр. – 70 кбт/ 8100 м; до 12 выстрелов в минуту; 180 унитарных патронов); 24 – 25 мм/60 тип 96 (Д стр. – 40 кбт/5200 м; от 110 до 260 выстрелов в минуту; до 2100 унитарных патронов), с 5.1942 г.: 1 0-200 мм/50; 12-127 мм/40 тип 89 мод. А1 ; 2 – 127 мм/40 тип 89 мод. А2; 24 – 25 мм/60, с 1936 г.: 4 прожектора 90-см.

К. С 1928 г. по 1934 г.: 16 истребителей тип 3 (A1 N2); 28 бомбардировщиков-торпедоносцев тип 13 (2МТ1; ЗМТ2); 16 разведчиков тип 10 (2MR1; 2MR4), с 1936 г.: 12 (+ 4) истребителей тип 96 мод. 22 (А5М2 "Claude"); 34 (+ 16) бомбардировщиков-торпедоносцев тип 96 мод. 11 (B4Y1 "Jean"); 18 (+ 6) пикирующих бомбардировщиков тип 96 мод. 12 (Д1А2 "Susie"), с 1941 г.: 14 (+ 4) истребителей тип 0 мод. 11 (А6М2 "Zero"); 32 (+ 16) бомбардировщиков-торпедоносцев тип 97 мод. 12 (B5N2 "Kate'f 18 (+ 6) пикирующих бомбардировщиков тип 9ЈГмод. 11 (ДЗА1 "Val").

Л. СУАО для 200-мм и 120-мм орудий: визир центральной наводки тип 14; 2 – 6-м дальномера тип 14, с 1936 г.: СУАО для 200-мм и 127-мм орудий: визир центральной наводки тип 14 с 6-м дальномером тип 14; 6-м дальномер тип 14; СУАО для 127-мм орудий: 2 стабилизированных поста наводки тип 89 с 4,5-м дальномерами тип 93; прибор управления стрельбой тип 92, в 1941 г. были установлены 6 колонок прицельного визира для 25-мм зенитных автоматов тип 95 мод. 2. "КАГА" (провинция в северной части острова Хонсю, префектура Исикава). Был заложен как 2-й корабль в серии ЛК типа "ТОЗА". 5.02.1922 г. постройку приостановили и вскоре, в соответствии с Вашингтонским договором, отменили полностью. Корабль стали готовить к использованию в качестве мишени для артиллерийских стрельб. 9.11.1923 г. было решено достроить его как АВ, вместо разрушенного землетрясением линейного КР "АМАГИ". Работы провели на верфи ВМФ в Сасебо. После вступления в строй корабль вошел в состав 2-й ДАВ. В 1 1.1929 г. он был переведен в 1-ю ДАВ, а в 10.1933 г. – выведен в резерв. С 9.1934 г. по 10.06.1936 г. "КАГА" прошел модернизицию на верфи ВМФ в Сасебо. В ходе ее демонтировали башни с 200-мм орудиями, нижнюю полетную палубу и взлетную площадку. Верхнюю палубу удлинили до носовой оконечности, соответствующим образом увеличили размеры ангаров и теперь они вмещали 90 самолетов (против 60 до модернизации), из которых 25 находились в разобранном состоянии, ангары оснастили системой принудительной вентиляции, новейшими системами пожаротушения и установили 3 подъемника новой конструкции. Главные механизмы заменили на более мощные и совершенные. Вместо 12 устаревших котлов установили 8 нефтяных. Угольные бункеры перестроили в нефтяные танки. Дымоходы демонтировали и заменили на изогнутую вниз дымовую трубу по правому борту. По правому борту смонтировали небольшую островную надстройку. Для усиления противоторпедной защиты и повышения остойчивости по бортам установили були с максимальной шириной на миделе 1,5 м. С каждого борта оборудовали по 2 дополнительных каземата для 200-мм орудий. Зенитные 120-мм/40 орудия заменили на 127-мм/40 за легкими открытыми щитами и их число довели до 16 (по 8 с каждого борта в спаренных АУ). В бортовых спонсонах разместили 25-мм зенитные автоматы. 10.06.1936 г. "КАГА" передали флоту, и в 7. 1936 г. его включили в 1-ю ДАВ Первого флота. С 1.1939 г. по 27.02.1939 г. (по другим данным до 19.02. 1939 г.) он участвовал в кампании против Китая, оперируя в Южно-Китайском море. В 3.1940 г. самолеты с "КАГА" бомбили наземные объекты в центральной части Китая и вели разведку в интересах Армии. В 1940 г. на верфи ВМФ в Иокосуке АВ прошел плановый ремонт с установкой новых средств радиосвязи и систем управления огнем для 200-мм и 127-мм орудий. Кроме того, провели работы по усилению конструкции полетной палубы. В 4.1941 г. самолеты АВ отрабатывали на корабле-цели "СЕТЦУ" новые приемы бомбометания. С 5.1941 г. по 26.11.1941 г. совместно с АВ 1 и 2-й ДАВ "КАГА" осуществлял подготовку к операции против Перл-Харбор в заливах Ариаке и Танкан. В соответствии с планом этой операции 7.12. 1941 г. 36 самолетов с "КАГА" (15 бомбардировщиков, 12 торпедоносцев и 9 истребителей) нанесли удар по американскому флоту на острове Оаху. Во второй волне были задействованы 18 бомбардировщиков под прикрытием 9 истребителей. По докладу пилотов в ходе обоих атак им удалось добиться 3 торпедных попаданий в ЛК "ARIZONA", 2 – в ЛК "TENNESEE", 4 – в ЛК "OKLAHOMA", 4 – в ЛК "WEST VIRGINIA" и 2-х попаданий 250-кг бомб в ЛК "CALIFORNIA". Кроме того, было доложено о нескольких прямых попаданий бомб в ТН, ЛКР и ЭМ (не опознаны). 23.12.1941 г. "КАГА" возвратился в Метрополию. 8.01.1942 г. его вместе с "АКАГИ" направили к атоллу Трук для участия в операции по захвату южных районов Тихого океана. 20.01.1942 г. самолеты с "КАГА" бомбили Рабаул (18 бомбардировщиков под прикрытием 8 истребителей). В этот же день палубная авиация 1-й ДАВ атаковала Лае, Саламауа, Маданг и Булоло на северном побережье Новой Гвинеи. 21.01.1942 г. 18 пикирующих бомбардировщиков и 7 "КАГА" истребителей участвовали в налете на Кавиенг. 22.01.1942 г. 18 пикирующих бомбардировщиков и 6 истребителей авиагруппы корабля совместно с палубной авиацией с "АКАГИ" вновь атаковали Рабаул. После рейда американских АВ "YORKTOWN" и "ENTERPRISE" к Маршалловым островам и архипелагу Джильберта, 1-я ДАВ была выделена в отряд, предназначавшийся для их перехвата.

2.02.1942 г. это соединение, под командованием вицеадмирала Нагумо, вышло из Трука. 3.02.1942 г. операция была отменена и соединение 8.02.1942 г. пришло в Палау. 18.02.1942 г. "КАГА" в составе Ударного авианосного соединения вышел в море Сунда, откуда 19.02.1942 г. палубная авиация с АВ 1 и 2-й ДАВ нанесла удар по Порт Дарвин (север Австралии). С "КАГА" в налете участвовали 18 бомбардировщиков, 27 торпедоносцев и 9 истребителей. Из них один самолет не вернулся на корабль. 21.02.1942 г. Ударное авианосное соединение прибыло в Кендари (остров Целебес), откуда вышло 24.02.1942 г. и 25.02.1942 г. самолеты 1 и 2-й ДАВ вновь совершили налет на Порт Дарвин, затем "КАГА" вместе с Ударным авианосным соединением обеспечивал вторжение на остров Ява.

5.03.1943 г. 45 его самолетов нанесли удар по Чилачапу, где японцам удалось потопить 8 различных судов союзников. После завершения операции против острова Ява корабли соединения вице-адмирала Нагумо перешли в бухту Старинг (Целебес). В 3.1942 г. "КАГА" перешел на верфь ВМФ в Куре (по другим данным в Сасебо), где был поставлен в док для планового ремонта и частичной модернизации, в ходе которой две кормовые 127-мм артиллерийские установки правого борта заменили на новые, закрытого типа (тип 89 мод А1 модификация 2) и 25-мм зенитные автоматы накрыли дымозащитными колпаками. По некоторым данным были увеличены размеры бортовых булей, усовершенствованы водоотливные системы и системы пожаротушения. В 5.1942 г. "КАГА" вновь вошел в состав Ударного авианосного соединения вице-адмирала Нагумо. 27.05.1942 г. АВ вместе с соединением вышел из Иокосуки для участия в операции по захвату острова Мидуэй. 4.06.1942 г. самолеты с "КАГА" бомбили береговые объекты острова. 5.06.1942 г. во время трех последовательных атак американской палубной авиации зенитная артиллерия корабля и истребители его авиагруппы сбили 36 самолетов. В результате атаки пикирующих бомбардировщиков с американских АВ "YORKTOWN" и "ENTERPRISE" корабль получил 4 прямых попадания 454-кг бомб (2 – в районе носового подъемника, 1 – в полетную палубу напротив надстройки и 1 – в район кормового подъемника). В этот момент на полетной палубе АВ находилось около 30 самолетов, готовившихся к налету на американские корабли. Взрывы бомб вызвали пожар авиационного топлива в танках, расположенных над бомбохранилищем. Спустя 9 часов "КАГА" затонул после детонации боеприпасов в носовом погребе. На нем погибли около 800 человек. Вскоре огонь охватил ангары. "КАГА" лишился хода и начал дрейфовать. БЗЖ продолжалась более 9 часов и бала прервана детонацией боеприпасов в носовом погребе. На нем погибло около 800 человек. Уцелевшая часть экипажа перешла на ЭМ "ХАГИКАДЗЕ" и "МАИКАДЗЕ".
