Свинцовые аккумуляторные батареи в положительном электроде имеют двуокись свинца, а в отрицательном электроде – губчато-металлический свинец. Электролитом является раствор серной кислоты H₂SO₄ с удельным весом 1,18—1,29. При разряде данной батареи количество серной кислоты уменьшается, что приводит к образованию воды. При заряде вода расходуется, а количество серной кислоты в электролите увеличивается, поэтому напряжение аккумуляторной батареи зависит от концентрации серной кислоты. При нормальных режимах работы среднеразрядное напряжение составляет 1,98 V, а среднезарядное напряжение 2,4 V. Для свинцовых аккумуляторных батарей электроды готовятся вмазыванием пасты, состоящей из окислов свинца, серной кислоты и воды, в свинцово-сурьмяную пастированную пластину. Данная пластина с обеих сторон закрывается перфорированным свинцовым листом.

Кадмиево-никелевая аккумуляторная батарея имеет в положительном электроде смесь окисла никеля с графитом, а в отрицательном электроде – губчатый металлический кадмий в смеси с губчатым железом. Электролитом для них служит едкий калий или едкий натр с удельным весом 1,2 с добавкой гидроокиси лития. Концентрация электролита при работе данной батареи не меняется, так как не происходит участия кадмия в химической реакции. Среднее разрядное напряжение 1,23 V, а среднее зарядное напряжение – 1,65 V.

Железо-никелевые аккумуляторные батареи имеют положительный электрод в виде смеси окисла никеля с графитом, а отрицательный электрод – в виде мелкого порошка железа.

Данная батарея имеет большой саморазряд, что приводит при изменении температуры и в период бездействия к потере емкости. Это делает железоникелевые аккумуляторные батареи дешевыми по себестоимости и с большим сроком службы по сравнению с другими аккумуляторными батареями. Дальнейшие перспективы развития железоникелевых аккумуляторных батарей состоят в разрешении проблем способности работать в широких временном и температурном режимах при минимальных нагрузках.

Ампер-весы

Ампер-весы – это токовые весы, т. е. это прибор, воспроизводящий единицу силы электрического тока, которая определяется по силе взаимодействия двух проводников. Данные проводники выполнены в виде соленоидов, уравновешивающихся весом гирь. При этом I = (mg / k)1/2.

Амперметр

Амперметр – это электроизмерительный прибор для измерения силы электрического тока, который проходит по двум проводникам бесконечной длины и малой площади поперечного сечения, измеряемый в амперах (А).

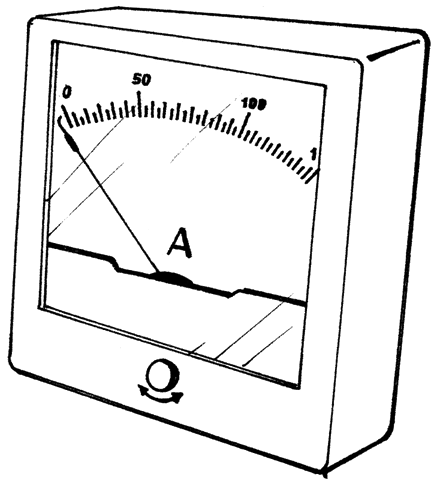

Амперметр.

В соответствии с пределами измерений различают килоамперметры, миллиамперметры, микроамперметры и наноамперметры. Под действием тока подвижная часть амперметра поворачивается, так как угол поворота связанной с ней стрелки пропорционален силе тока. В электрическую цепь включается последовательно, так как является электрическим измерительным прибором.

В соответствии с измеряемым параметром различают амперметры амплитудного значения (пиковые), среднего, средневыпрямленного и эффективного значений.

Амперметрами магнитоэлектрической системы измеряют постоянный ток и среднее значение переменного тока. Эти амперметры можно также использовать для измерения амплитуды тока в диапазоне инфранизких частот. Для измерения средневыпрямленного значения тока используют амперметры выпрямительной системы. Амперметры средневыпрямленного значения применяют для измерений в звуковом диапазоне частот. Для измерения эффективного значения тока предназначены амперметры термоэлектрической системы, состоящие из термопары, подогреваемой измеряемым током. Амперметры термоэлектрической системы сохраняют свою работоспособность в широком диапазоне частот – до нескольких сотен мегагерц. Нижняя граница частотного диапазона амперметров средневыпрямленного значения обусловлена инерционностью подвижной части магнитоэлектрического прибора. Это явление наступает на частотах, меньших 10—30 Гц. В рабочем диапазоне частот погрешность промышленных образцов амперметров средневыпрямленного значения составляет 1,5—3%.

Амперметры эффективного значения обычно строятся на основе термоэлектрических преобразователей. Шкалу прибора, измеряющего термо-ЭДС, градуируют в эффективных значениях тока. Амперметры эффективного значения применяются только на низких частотах, поскольку цепь измерителя ЭДС связана с цепью измеряемого тока.

Асинхронная муфта

Асинхронная муфта – это тип муфты, применяемой для плавного соединения ведущего и ведомого валов.

Применение асинхронной муфты

Асинхронная муфта используется в судах и тепловозах. Она сцепляет вал двигателя внутреннего сгорания с валом движущего механизма.

Конструкция асинхронной муфты

Асинхронная муфта состоит из нескольких частей. Внутренняя представляет собой короткозамкнутый ротор. Именно эта часть асинхронной муфты приводится в движение двигателем. Ротор, в свою очередь, покрыт многополюсной системой электромагнитов.

Асинхронная муфта работает на основе того, что мощность, которая передается асинхронной муфтой, пропорциональна скольжению. Величина скольжения может быть регулируема при помощи изменения тока возбуждения.

Асинхронная муфта выделяется среди остальных типов муфт высокими эксплуатационными качествами, дешевизной и плавностью работы. Также асинхронная муфта имеет защиту от перегрузок.

Асинхронная электрическая машина

Асинхронная электрическая машина – это разновидность электрической машины, скорость вращения ротора которой может изменяться в связи с изменением нагрузок. (В этом, кстати, и состоит ее отличие от синхронных электрических машин.)

В 1888 г. русский инженер М. О. Доливо-Добровольский создал первый трехфазный асинхронный генератор и основанную на его принципах работы первую асинхронную электрическую машину. Год спустя Доливо-Добровольский создал короткозамкнутую асинхронную электрическую машину. С тех пор асинхронные электрические машины постепенно улучшались, в них вносились какие-либо усовершенствования, но основные черты до сих пор сохраняются в том же виде, в каком они были разработаны и предложены М. О. Доливо-Добровольским.

Асинхронные электрические машины в основном используются как двигатель. Имеет место использование асинхронных электрических машин в качестве генератора, преобразователя частоты, фаз, напряжения и т. д. Чаще всего применяют трехфазные асинхронные электрические машины. Широкое применение асинхронные электрические машины получили благодаря надежности, дешевизне, высоким эксплуатационным качествам и простоте использования.

Основы действия асинхронной электрической машины состоят во взаимодействии магнитного поля с током. Магнитное поле при этом должно вращаться. Магнитное поле создается трехфазным током.
