Фотовизуальная звёздная величина

Фотовизуа'льная звёздная величина', см. Звёздная величина .

Фотовольтаический эффект

Фотовольтаи'ческий эффе'кт, возникновение электродвижущей силы под действием электромагнитного излучения; см. Фотоэдс .

Фотовспышка

Фотовспы'шка, см. Лампа-вспышка .

Фотогальванометрический компенсационный усилитель

Фотогальванометри'ческий компенсацио'нный усили'тель, усилитель постоянного тока, используемый при измерениях очень малых токов или напряжений. Состоит из магнитоэлектрического или электростатического зеркального гальванометра , преобразующего измеряемый ток (напряжение) в отклонение светового луча, и фотоэлектрического преобразователя, который преобразует малые отклонения (как правило, на доли градуса) зеркала гальванометра в ток (напряжение), существенно больший, чем измеряемый. На рис. приведена схема Ф. к. у. для измерения напряжения. Напряжение U_x вызывает в цепи гальванометра ток I_r, и зеркальце гальванометра отклоняется. Световой поток, отражаемый зеркалом на фоторезисторы преобразователя (соединённые по схеме мостовой цепи ), перераспределяется так, что ток в одном из фоторезисторов возрастает, а в другом уменьшается. В результате в цепи нагрузки появляется разностный ток I_k, который возрастает до тех пор, пока U_k не уравновесится (скомпенсируется) падением напряжения на компенсационном резисторе U_k = I_k xR_k. По значению I_k судят о значении U_x. При изменении U_x. соответственно изменяются I_r (на DI_r ) и I_k (на DI_k ). Отношение

 называется коэффициентом усиления Ф. к. у., который в Ф. к. у. различных конструкций составляет 10³ –10⁸ . Диапазоны измерений при помощи Ф. к. у.: по напряжению от 10^{– 6} до 1в ; по току от 10^{– 9} до 5x10^{– 2}а.

Лит.: Рабинович С. Г., Фотогальванометрические компенсационные приборы, М. – Л., 1964: Орнатский П. П., Автоматические измерения и приборы. (Аналоговые и цифровые), 3 изд., К., 1973.

А. В. Кочеров.

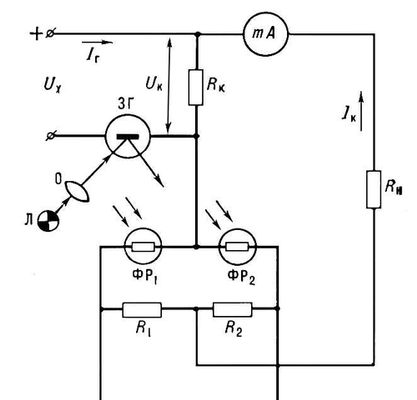

Схема фотогальванометрического компенсационного усилителя для измерения напряжения: U_x — измеряемое напряжение; ЗГ — зеркальный гальванометр; Л — источник света; О — объектив; ФР — фоторезистор; Е_всп — вспомогательный источник напряжения; I_г — ток в цепи гальванометра; I_к — ток в цепи нагрузки; R — резистор; R_к — компенсационный резистор; R_н — нагрузка; U_к — компенсирующее напряжение.

Фотогелиограф

Фотогелио'граф, телескоп, предназначенный для фотографирования солнечной фотосферы с целью исследования её тонкой структуры. См. Фотосферный телескоп .

Фотогид

Фотоги'д, см. Гид в астрономии.

Фотогравировальная машина

Фотогравирова'льная маши'на, устройство для изготовления клише путём гравирования металла, пластмассы и др. формных материалов. Действие Ф. м. основано на преобразовании света, идущего от какого-либо участка оригинала , в электрический сигнал определённой мощности, управляющий движением резца.

См. Электрогравировальный аппарат .

Фотограмметрические приборы

Фотограмметри'ческие прибо'ры, приборы, позволяющие определять размеры, форму и положение объектов по фотоснимкам (с воздуха, космическим, наземным). Широкое применение Ф. п. получили для создания топографических карт , при геологических, лесоустроительных, дорожных и др. инженерных изысканиях. Разделяются на приборы для обработки одиночных снимков (монокулярные) и приборы для обработки пары снимков (стереофотограмметрические приборы ).

К первой группе относятся измерительные лупы для дешифрирования , компараторы для измерения координат точек на снимке, фототрансформаторы для получения горизонтального изображения местности с целью составления фотоплана , одиночные проекторы для переноса объектов со снимка на планшет, увеличители и фоторедукторы для приведения изображения к заданному масштабу. Вторую группу составляют приборы для измерения и маркировки снимков и приборы для определения координат точек, построения и измерения по снимкам модели объекта – универсальные стереофотограмметрические приборы.

К Ф. п. измерительного назначения относятся стереометры для определения высот объектов и нанесения горизонталей, стереокомпараторы для измерения координат точек на снимках, широко используемые в фототриангуляции . Ф. п. универсального назначения: оптические приборы – двойной проектор, мультиплекс, топофлекс и др.; механические – стереограф , стереопроектор , стереоавтограф , топокарт, автограф и др.; оптико-механические – фотостереограф и др. Особую группу универсальных Ф. п. составляют наиболее точные аналитические приборы, состоящие из стереокомпаратора, ЭЦВМ и координатографа и позволяющие измерять снимки с точностью 2–3 мкм. С помощью этих приборов изготовляют профили, карты и фотокарты ., а также создают цифровые модели местности.

Лит. см. при ст. Фотограмметрия .

А. Н. Лобанов.

Фотограмметрия

Фотограмметри'я (от фото... , греч. gr'amma – запись, изображение и ...метрия ), научно-техническая дисциплина, занимающаяся определением размеров, формы и положения объектов по их изображениям на фотоснимках. Последние получают как непосредственно кадровыми, щелевыми и панорамными фотоаппаратами, так и при помощи радиолокационных, телевизионных, инфракрасных-тепловых и лазерных систем (см. Аэрометоды ). Наибольшее применение, особенно в аэрофотосъёмке , имеют снимки, получаемые кадровыми фотоаппаратами. В теории Ф. такие снимки считаются центральной проекцией объекта. Уклонения от центральной проекции, вызванные дисторсией объектива, деформацией фотоматериала и др. источниками ошибок, учитываются по данным калибровки аэрофотоаппарата и снимков. В Ф. используются одиночные снимки и стереоскопические их пары. Эти стереопары позволяют получить стереомодель объекта. Раздел Ф., изучающий объекты по стереопарам, называется стереофотограмметрией.

Положение снимка в момент фотографирования определяют три элемента внутреннего ориентирования – фокусное расстояние фотокамеры f , координаты x _{, y главной точки о (рис. 1 ) и шесть элементов внешнего ориентирования – координаты центра проекции S – XS , YS , ZS, продольный и поперечный углы наклона снимка a и w и угол поворота c.}

Между координатами точки объекта и её изображения на снимке существует связь:

, (1)

где X, Y, Z и X_S , Y_S , Z_S – координаты точек М и S в системе OXYZ; X’, Y’, Z’ – координаты точки m в системе SXYZ, параллельной OXYZ, вычисляемые по плоским координатам х и у:

. (2)

Здесь

a₁ = cos acosc - sinasinwsinc

a₂ =– cosasinc - sinasin wcosc

a₃ =– sinacos w

b₁ = coswsinc

b₂ = coswcosc (3)

b₃ = – sinw
