Фотографическая запись

Фотографи'ческая за'пись, запись электрических сигналов, несущих информацию о звуке и (или) изображении, осуществляемая с помощью фотографических методов. В системах Ф. з. носителем записи (НЗ) служит фото- или киноплёнка, фотопластинка либо какой-либо другой фотографический материал , а запись производится световым или электронным пучком (см. также Запись и воспроизведение информации ). В процессе записи либо НЗ перемещается относительно неподвижного пучка, либо записывающий пучок перемещается относительно неподвижного НЗ. При записи изменяют в соответствии с записываемым сигналом интенсивность или форму падающего на НЗ пучка (см. Модуляция света ). В результате последующей фотографической обработки НЗ (проявления фотографического , фиксирования фотографического и пр.) получают сигналограмму , на которой записанный сигнал закодирован в форме соответствующего изменения оптической плотности или коэффициента отражения различных участков НЗ. Различают Ф. з. некогерентным светом (с использованием светового луча, не обладающего пространственной когерентностью ), электронно-фотографическую запись (с использованием электронного луча) и Ф. з. когерентным светом (с использованием светового луча лазера ). Ф. з. некогерентным светом – наиболее распространённый вид Ф. з. Её используют для звукозаписи (например, в звуковом кино ), а также для записи телевизионных изображений с экрана приёмной телевизионной трубки (кинескопа ), осуществляемой в телевизионных студиях с целью консервации (хранения) телевизионных программ. В практике фотографической звукозаписи некогерентным светом преимущественно используют системы с модуляцией длины записываемого на НЗ штриха электромеханическим модулятором света с подвижным зеркальцем (управляемым магнитоэлектрическим устройством) с применением внешнего источника света постоянной интенсивности. В таких системах Ф. з. (см. рис. ) на НЗ (например, киноплёнке) создаётся (при помощи микрообъектива) изображение оптическое диафрагмы с узким прямоугольным вырезом. В свою очередь, в плоскости этой диафрагмы формируется (при помощи изображающей линзы, зеркальца и конденсоров ) оптическое изображение диафрагмы с М-образным вырезом, освещаемой т. н. записывающей лампой. При колебаниях зеркальца в соответствии с законом изменения записываемого сигнала изображение М-образного выреза колеблется относительно узкой щели, в результате чего происходит изменение ширины незасвеченных участков на НЗ. Полученная (после проявления плёнки) фонограмма называется двухсторонней фотографической фонограммой переменной ширины.

Воспроизведение записанной информации с фотографической сигналограммы осуществляется при прохождении через неё воспроизводящего светового пучка. В процессе воспроизведения сигналограмма движется относительно воспроизводящего пучка со скоростью, равной скорости движения НЗ относительно записывающего пучка при записи. Прошедший через сигналограмму (или отражённый от неё) свет поступает в фотоэлектрический преобразователь (например, на фотоэлемент ), в котором закодированный на сигналограмме сигнал превращается в электрический сигнал.

Электронно-фотографическая запись и Ф. з. когерентным светом позволяют осуществить более качественную (по сравнению с Ф. з. некогерентным светом) запись высокочастотных колебаний и повысить плотность записи; это обусловливает целесообразность (и перспективность) использования таких видов Ф. з. для записи изображений.

Лит.: Бургов В. А., Основы записи и воспроизведения звука, М., 1954; Джакония В. Е., Запись телевизионных изображений, Л., 1972.

В. А. Бургов.

Фотографическая звёздная величина

Фотографи'ческая звёздная величина', см. Звёздная величина .

Фотографическая звукозапись

Фотографи'ческая звукоза'пись, система записи звуковой информации с использованием киноплёнки в качестве носителя записи. Подробнее см. в ст. Звукозапись , Фотографическая запись .

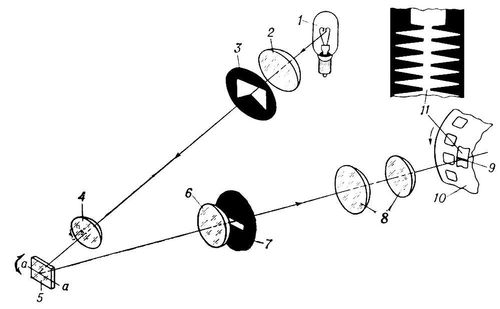

Схема светомодулирующего устройства с зеркальным модулятором света для фотографической звукозаписи: 1 — записывающая лампа; 2 и 6 — конденсорные линзы; 3 — диафрагма с М-образным вырезом; 4 — изображающая линза; 5 — модулирующее зеркальце; 7 — диафрагма с узким прямоугольным вырезом; 8 — микрообъектив; 9 — световой штрих на кинопленке; 10 — кинопленка; 11 — фрагмент фонограммы с «сфотографированным» на ней звуком.

Фотографическая зенитная труба

Фотографи'ческая зени'тная труба', см. Зенитная труба фотографическая .

Фотографическая широта

Фотографи'ческая широта', проекция прямолинейного участка характеристической кривой фотографического материала на ось логарифмов экспозиций . Ф. ш. показывает то предельное отношение яркостей на объекте съёмки, которое данный фотоматериал ещё способен передать без нелинейных искажений. См. ст. Сенситометрия (там же см. рис. 1 и лит.).

Фотографическая эмульсия

Фотографи'ческая эму'льсия, традиционное название суспензий светочувствительных микрокристаллов галогенидов серебра («зёрен»), равномерно распределённых в желатине или др. защитном коллоиде (производные целлюлозы, альбумин, поливиниловый спирт и др.). Ф. э. называют также сухой светочувствительный слой, представляющий собой плёнку сухого геля желатины с содержащимися в ней микрокристаллами галогенида серебра, которые находятся в Ф. э. в виде кристаллов правильной кубической или кубооктаэдрической формы с размерами 0,01–0,02 мкм (особомелкозернистая ядерная фотографическая эмульсия ), 0,2–0,3 мкм (высокочувствительные Ф. э.) и более 0,5 мкм (рентгенографические эмульсии). С увеличением размера микрокристаллов светочувствительность Ф. э. возрастает, однако увеличивается также зернистость. Для придания Ф. э. необходимых свойств в них вводят дубители (ацетат хрома, хромокалиевые квасцы и др., см. Дубление фотографическое ), пластификаторы (глицерин, этиленгликоль), спектральные сенсибилизирующие красители (обычно полиметиновые; см. также Сенсибилизация оптическая), стабилизаторы (производные триазаиндолицина и др.), антиокислители (пирокатехин), антисептики (фенол, хлоркрезол), антивуалирующие вещества (бромид калия и др.) и поверхностно-активные вещества . Применение указанных добавочных веществ позволяет получать Ф. э. для изготовления большого ассортимента фотографических материалов , различающихся по общей и спектральной чувствительности, градационным и структурометрическим характеристикам (см. Структурометрия фотографическая ).

Производство Ф. э. заключается в приготовлении суспензии галогенида серебра в среде защитного коллоида с последующим физическим (первым) и химическим (вторым) созреванием. Галогенид серебра образуется при взаимодействии галогенидов щелочных металлов или аммония с нитратом серебра (при аммиачном способе из аммиаката серебра) в водном растворе желатины. На стадии физического созревания протекает кристаллизационный процесс возникновения микрокристаллов галогенида серебра различного размера. Одновременно из-за различия в растворимости мелких и крупных микрокристаллов происходит постепенное исчезновение мелких с одновременным увеличением размера крупных до заданной величины. На стадии химического созревания происходят адсорбция активных микропримесей желатины на поверхности сформировавшихся микрокристаллов галогенида серебра и образование комплексных соединений между ними и ионами серебра. Возникшие неустойчивые комплексы распадаются, что ведёт к нарушениям структуры кристаллической решётки. Места нарушений образуют центры светочувствительности, которые и определяют основные фотографические свойства Ф. э. (Под действием света центры светочувствительности переходят в центры проявления, составляющие скрытое фотографическое изображение . ) После химического созревания в эмульсию вводят добавочные вещества и подготовляют её для полива на соответствующую подложку. См. также ст. Фотография , раздел Изготовление светочувствительных материалов на основе AgHal.

Лит.: Килинский И. М., Леви С. М., Технология производства кинофотопленок, Л., 1973; Чибисов К. В., Химия фотографических эмульсий, М., 1975; Миз К., Джеймс Т., Теория фотографического процесса, пер. с англ., Л., 1973.

В. С. Чельцов.

Фотографические материалы

Фотографи'ческие материа'лы, светочувствительные материалы, применяемые в фотографии и кинематографии для получения фотографических изображений, реактивы для их химической обработки и вспомогательные материалы.

Светочувствительные материалы состоят из укрепленного на подложке тонкого эмульсионного слоя (см. Фотографическая эмульсия ) или из бесподложечных слоев для регистрации заряженных частиц высоких энергий (см. Ядерная фотографическая эмульсия ). По химическому составу эти материалы делятся на серебросодержащие, в которых в качестве светочувствительного компонента используются различные галогениды серебра и их смеси (главным образом AgBr), и бессеребряные, в которых используются соединения железа, хрома (см. Пигментная бумага ), диазосоединения (см. Диазотипия ) и др. Бессеребряные материалы отличаются очень низкой светочувствительностью и применяются лишь для получения позитивов , главным образом в светокопировальном процессе (см. Светокопировальная бумага , Фотокопирование ). По виду подложки, на которой укреплен эмульсионный светочувствительный слой, различают бумагу фотографическую (глянцевая, матовая и др. сорта бумаги), пластинки фотографические (силикатное или органическое стекло) и плёнки кино- и фотографические (триацетат целлюлозы или различные синтетические полимерные плёнки).

Фотореактивы применяются для превращения скрытого фотографического изображения в видимое или для улучшения качества последнего. Для этой цели используют проявители фотографические (см. также Проявляющие вещества ), фиксажи, иногда называемые закрепителями (см. Фиксирование фотографическое ), и дубящие вещества (см. Дубление фотографическое ). Улучшить качество изображения удаётся при обработке светочувствительных Ф. м. ослабителями (см. Ослабление фотографическое ) или усилителями (см. Усиление фотографическое ). Применение некоторых неорганических кислот и их солей даёт возможность придать позитивам нужную однотонную окраску (см. Окрашивание фотографических изображений ). В некоторых операциях, например усилении и тонировании черно-белых изображений, используют отбеливающие вещества (см. Отбеливание фотографическое ).

К вспомогательным Ф. м. относятся: специальная свето- и влагозащитная бумага для упаковки светочувствительных Ф. м.; клеи для склеивания киноплёнки и для наклеивания фотобумаги на различные материалы; покровные лаки для защиты позитивов на керамике и металле от вредного влияния атмосферы.

Л. Я. Крауш.

Фотографические эффекты

Фотографи'ческие эффе'кты, общее название явлений, нарушающих однозначную связь между экспозициейН, которую испытал фотографический материал, и оптической плотностью D почернения фотографического , полученного после проявления этого материала. Известно несколько десятков Ф. э. Теоретически и практически наиболее важны следующие Ф. э.
