Большая Советская Энциклопедия (КО)

Кондами'н (La Condamine) Шарль Мари де ла (28.1.1701, Париж, — 4.2.1774, там же), французский астроном, геодезист и путешественник, член Парижской АН (1760). В 1736—43 участвовал в Перуанской экспедиции, в ходе которой была измерена в Андах (район Кито-Куэнка) дуга меридиана длиной более 3°; это измерение вместе с результатами работ Лапландской экспедиции (1735—44) послужило основанием для первого достоверного определения сплюснутости Земли. К. составил первую сравнительно точную карту Амазонки. Впервые дал подробное описание методов изготовления каучуковых изделий, что способствовало ознакомлению европейцев с каучуком. Был почётным член Петербургской, Берлинской и др. академий.

Конде Луи I Бурбон

Конде' (Cond'e) Луи I Бурбон (Bourbon) (7.5.1530, Вандом, — 13.3.1569, Жарнак), принц, вождь французских кальвинистов (гугенотов ). Родоначальник дома Конде (боковой ветви Бурбонов). Младший брат Антуана Бурбона . В 1559 возглавил гугенотскую знать, был одним из организаторов Амбуазского заговора против Гизов . В Религиозных войнах командовал армией гугенотов (битвы при Дрё в 1562, Сен-Дени в 1567). В битве при Жарнаке (1569) взят в плен и убит.

Конде Луи II Бурбон

Конде' (Cond'e) Луи II Бурбон (Bourbon) (8.9.1621, Париж, — 11.12. 1686, Фонтенбло), французский полководец. До 1646 (когда умер его отец) герцог Ангиенский, затем принц Конде. В период Тридцатилетней войны 1618— 1648 под его командованием французские войска одержали блестящую победу при Рокруа (1643) над испанцами. Его дальнейшие победы при Фрейбурге, Нёрдлингене (1644—45, совместно с А. Тюренном ), Дюнкерке (1646) и Лансе (1648) ускорили заключение выгодного для Франции Вестфальского мира 1648 . В начале Фронды К. командовал правительственными войсками, осаждавшими Париж (1649), затем возглавил феодальную оппозицию и стремился захватить власть. В 1650 был арестован. После освобождения (1651) встал во главе «Фронды принцев». Потерпел поражение под Парижем (1652) в сражении с войсками Тюренна. По окончании Фронды бежал в Нидерланды и был назначен главнокомандующим испанской армией, во главе которой опустошал Северную Францию (1653—58). В 1660 К. возвратился во Францию. В 1668 (во время Деволюционной войны ) К. за 2 недели завоевал Франш-Конте. В 1672—75 успешно руководил военными операциями в войне Франции с Голландией (1672—78). Современники прозвали его «Великим К.».

Лит.: Malo Н., Le Grand Cond'e. P., 1937: Mongredien G., Le Grand Cond'e, P., 1959.

Конденсат газовый

Конденса'т га'зовый , продукт, выделенный из природного газа и представляющий собой смесь жидких углеводородов (содержащих больше 4 атомов C в молекуле). В природных условиях К. г.— раствор в газе более тяжёлых углеводородов (см. Обратная конденсация ). Содержание К. г. в газах различных месторождений колеблется от 12 до 700 см³ на 1 м³ газа. Выделенный из природного газа при снижении давления и (или) температуры в результате обратной конденсации К. г. по внешнему виду — бесцветная или слабоокрашенная жидкость плотностью 700 — 800 кг/м³ с температурой начала кипения 30—70 °С . Состав К. г. примерно соответствует бензиновой или керосиновой фракции нефти или их смеси. К. г. — ценное сырьё для производства моторных топлив, а также для химической переработки. Добычу К. г. при благоприятных геологических условиях осуществляют с обратной закачкой в пласт газа, очищенного от бензиновой фракции. Такой способ позволяет избежать потерь К. г. в недрах из-за конденсации при снижении пластового давления. Для извлечения конденсата из газа применяют масляную абсорбцию или низкотемпературную сепарацию . Полученный Конденсат газовый содержит много растворённого газа (этан-бутановых фракций) — так называемый нестабильный конденсат. Для доставки такого К. г. потребителю наливным транспортом его стабилизируют ректификацией или выдерживают при атмосферном давлении и повышенной температуре для удаления легколетучих фракций. Во избежание потерь пропан-бутановых фракций ректификацию ведут в несколько ступеней. Практикуется также доставка нестабильного К. г. по трубопроводу под собственным давлением на газобензиновые заводы для извлечения легколетучих фракций и окончательной переработки.

В связи с ростом добычи природного газа в СССР полное извлечение К. г. из недр становится важной задачей.

Лит.: Великовский А. С., Юшкин В. В., Газоконденсатные месторождения, М., 1959; Руководство по добыче, транспорту и переработке природного газа, М., 1965.

Б. В. Дегтярев.

Конденсатоотводчик

Конденсатоотво'дчик, устройство для автоматического отвода конденсата (см. Конденсация ) из паропотребляющих аппаратов и паропроводов. Отвод конденсата без пропуска пара необходим для сокращения расхода пара и предотвращения гидравлических ударов в паропроводах. По принципу работы различают К.: поплавковые, сопловые и термостатические. Действие поплавковых К. основано на использовании различия плотностей пара и конденсата. В К. с поплавком, открытым сверху или снизу, при поступлении пара конденсат вытесняется из поплавка, последний всплывает и при помощи штока закрывает пропускное отверстие. Отвод конденсата из К. — периодический. Поплавковые К. с герметически закрытым шарообразным поплавком снабжены золотниковым или шиберным затвором. Отвод конденсата производится непрерывно по мере его накопления. Диаметр проходного отверстия в сопловых К. рассчитывается на пропуск конденсата. При работе таких К. используется различие удельных объёмов конденсата и пара. Отвод конденсата непрерывный. Термостатические К. имеют герметически закрытую, пружинящую ёмкость, в которой находится жидкость с относительно высокой упругостью паров (например, толуол). При заполнении К. паром, температура которого выше температуры конденсата, ёмкость в результате испарения жидкости деформируется и клапан, перемещаясь, закрывает проходное отверстие. Конденсат из К. отводится периодически.

Лит.: Бакластов А. М., Проектирование, монтаж и эксплуатация теплоиспользующих установок, М., 1970.

Р. П. Сазонов.

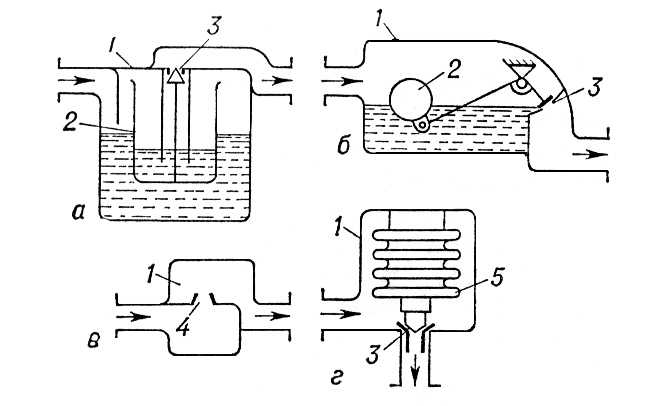

Схемы конденсатоотводчиков: а — с поплавком, открытым сверху; б — с герметически закрытым поплавком; в — сопловой; г — термостатический; 1 — корпус; 2 — поплавок; 3 — клапан; 4 — сопло; 5 — пружинящая ёмкость.

Конденсатор

Конденса'тор (от лат. condense — уплотняю, сгущаю), аппарат для осуществления перехода вещества из газообразного (парообразного) состояния в жидкое или твёрдое. Широко используется в химической технологии, в теплоэнергетических и холодильных установках для конденсации рабочего вещества, в испарительных установках для получения дистиллята, разделения смесей паров и т. д. Конденсация пара в К. происходит в результате соприкосновения его с поверхностью твёрдого тела (поверхностные К.) или жидкости (контактные К.), имеющих температуру более низкую, чем температура насыщения пара при данном давлении. Конденсация пара сопровождается выделением тепла, затраченного ранее на испарение жидкости, которое должно отводиться какой-либо охлаждающей средой.

Поверхностные К. обычно выполняются в виде пучка горизонтальных или вертикальных труб. При этом охлаждающая среда (вода, рассол, воздух) может протекать внутри труб, а пар— поступать в пространство между трубами и конденсироваться на их наружной поверхности или наоборот. Пространство, в котором происходит конденсация, может быть под атмосферным, повышенным или пониженным давлением. По устройству поверхностные К. аналогичны др. поверхностным теплообменникам (обычно кожухотрубным) и используются в тех случаях, когда конденсат необходимо сохранить в чистом виде.

Если при конденсации пара образуется жидкость, она стекает с поверхности теплообмена под действием силы тяжести или увлекается движущимся паром; если же образуется твёрдая фаза (например, лёд), она непрерывно или периодически удаляется скребками или др. устройствами. При использовании в качестве охлаждающей среды воздуха или др. газа поверхность К. с целью интенсификации теплообмена обычно снабжается со стороны этой среды ребрами. В контактных К. образующийся конденсат смешивается с охлаждающей жидкостью и отводится вместе с ней. В зависимости от взаимного направления движения пара и жидкости К. бывают прямоточные, противоточные или с перекрёстным током. Конденсат обычно удаляется из К. насосом, а неконденсирующиеся газы отсасываются вакуум-насосом. Для увеличения поверхности соприкосновения пара с жидкостью последняя разделяется в контактном К. (при помощи переливных устройств, дырчатых тарелок, распыливающих сопл или др. устройств) на струи и капли, на поверхности которых происходит конденсация пара. Иногда пар подаётся в объём жидкости и пронизывает её (барботирует) в виде пузырей, на поверхности которых происходит конденсация. Для обеспечения нормальной работы К. снабжается рядом вспомогательных устройств, вместе с которыми он образует конденсационную установку .

Лит.: Шумский К. П., Вакуумные конденсаторы химического машиностроения, М., 1961; Кирсанов И. Н., Конденсационные установки, М.—Л., 1965; Касаткин А. Г., Основные процессы и аппараты химической технологии, 8 изд., М., 1971.

Л. Д. Берман.

Конденсатор электрический

Конденса'тор электри'ческий, система из двух или более электродов (обкладок), разделённых диэлектриком , толщина которого мала по сравнению с размерами обкладок; такая система электродов обладает взаимной электрической ёмкостью . К. э. в виде готового изделия применяется в электрических цепях там, где необходима сосредоточенная ёмкость. Диэлектриком в К. э. служат газы, жидкости и твёрдые электроизоляционные вещества, а также полупроводники. Обкладками К. э. с газообразным и жидким диэлектриком служит система металлических пластин с постоянным зазором между ними. В К. э. с твёрдым диэлектриком обкладки делают из тонкой металлической фольги или наносят слои металла непосредственно на диэлектрик. Для некоторых типов К. э. на поверхность металлической фольги (1-я обкладка) наносится тонкий слой диэлектрика; 2-й обкладкой является металлическая или полупроводниковая плёнка, нанесённая на слой диэлектрика с другой стороны, или электролит, в который погружается оксидированная фольга. В интегральных схемах применяются два принципиально новых вида К. э.: диффузионные и металл-окисел-полупроводниковые (МОП). В диффузионных К. э. используется ёмкость созданного методом диффузии р —n– перехода, которая зависит от приложенного напряжения. В К. э. типа МОП в качестве диэлектрика используется слой двуокиси кремния, выращенный на поверхности кремниевой пластины. Обкладками служат подложка с малым удельным сопротивлением (кремний) и тонкая плёнка алюминия.

При подключении К. э. к источнику постоянного тока на его обкладках накапливается электрический заряд Q = C x U; выражая Q в кулонах и U (напряжение на обкладках К. э.) в вольтах, получим С — ёмкость К. э. в фарадах. Ёмкость К. э. с обкладками в виде двух параллельных плоских пластин равна:

 (пф),

где e — диэлектрическая проницаемость вакуума, e = 8,85x10^{– 3}пф/мм;e — относительная диэлектрическая проницаемость диэлектрика (e ³1), S — площадь плоской обкладки в мм² , b — расстояние между обкладками в мм.

Ёмкость цилиндрического К. э. (два коаксиальных полых цилиндра разделенных диэлектриком) равна:
